Zastosowanie:

✔️ Zawór napełniania instalacji 2128 służy do automatyzacji procesu napełniania instalacji grzewczych systemu otwartego i zamkniętego. Wbudowany w zaworze 2128 reduktor ciśnienia ma za zadanie utrzymywać właściwe ciśnienie napełnianej instalacji. Reduktor ciśnienia zgodny z PN EN 1567 stosowany jest jako zawór regulujący ciśnienie. Wewnątrz zaworu 2128 wbudowany jest zawór zwrotny zapobiegający zwrotnemu przepływowi z instalacji grzewczej do obwodu wody napełniającej. Zawór odcinający umożliwia nadzór nad operacją napełniania instalacji.

Montaż:

✔️ Przed montażem należy dokładne przepłukać instalację podłączeniową. Należy montować go zgodnie z zaznaczonym kierunkiem przepływu, a połączenie z instalacją wody dopełniającej powinno być wykonane przy pomocy węża giętkiego. Po napełnianiu lub dopełnianiu instalacji połączenie wężem należy usunąć.

Wykonanie:

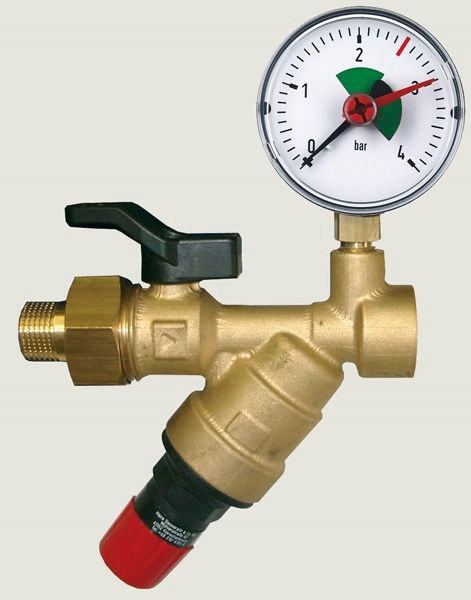

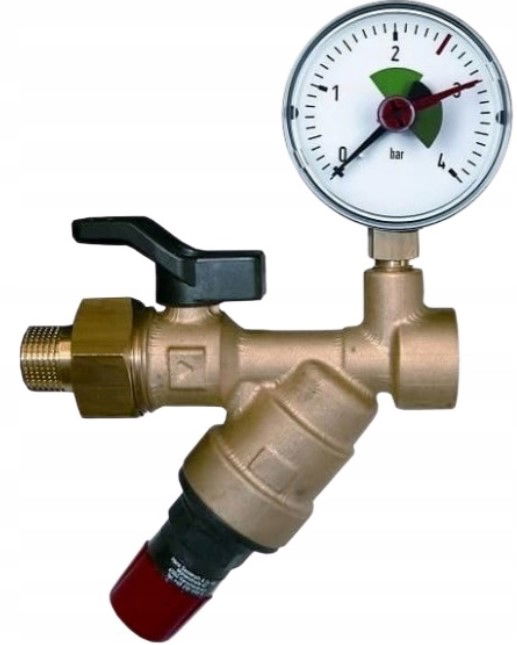

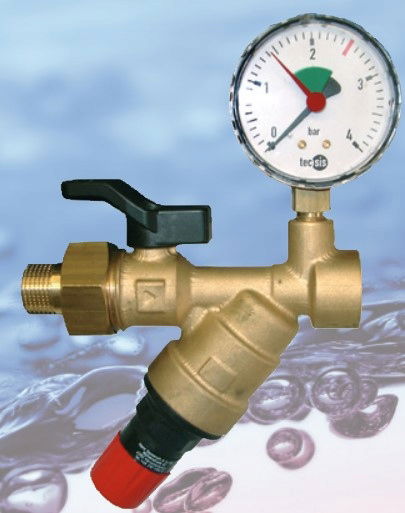

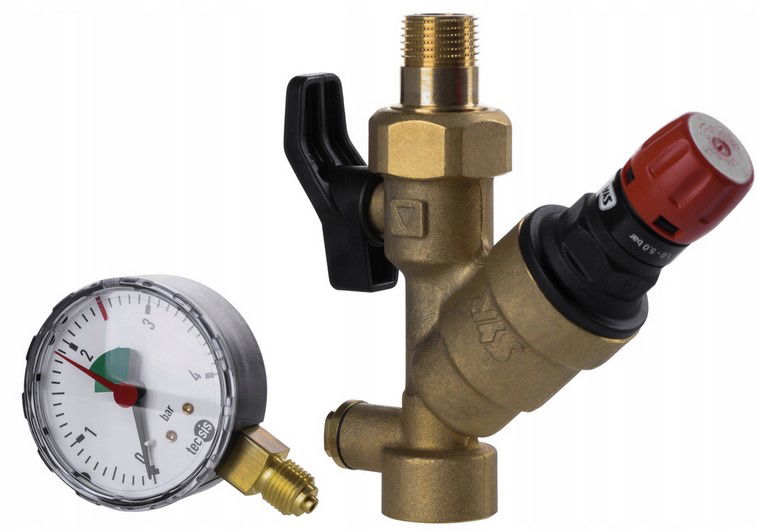

✔️ Zawór napełniania instalacji 2128 składa się z: reduktora ciśnienia, zaworu zwrotnego, zaworu odcinającego i manometru (zakres wskazań 0-4 bar). Poszczególne części wykonawcze zaworu są proste w obsłudze i konserwacji. Obudowa wykonana jest z mosiądzu; kołpak z tworzywa wysokiej jakości wzmacnianego włóknem szklanym; części membrany z elastomeru odpornego na proces starzenia materiałowego; membrana wzmacniana jest włóknem poliamidowym; sprężyna z zabezpieczonej przed korozją stali sprężynowej; wszystkie pozostałe części wykonano ze stali nierdzewnej 1.4305 lub mosiądzu odpornego na wypłukiwanie cynku; filtr siatkowy z nierdzewnej stali; oczka siatki 0,25 mm.

✔️ Ciśnienie wejściowe: 16 bar

✔️ Ciśnienie wyjściowe: regulowane 1,0 - 5,0 (nastawa fabryczna 1,5 bar)

✔️ Temperatura pracy: maks. 80°C

✔️ Położenie montażowe: dowolne

✔️ Media: woda

✔️ Przyłącze manometru: G1/4"
