Opis produktu:

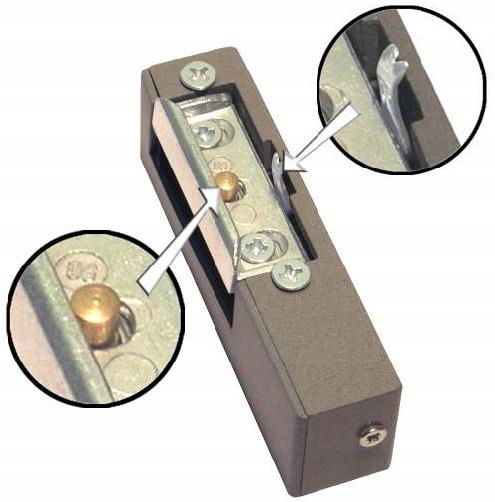

ZACZEP ELEKTROMAGNETYCZNY

ELEKTRA R3 LEWY

Z BLOKADĄ I PAMIĘCIĄ

KOMPAKTOWY: 22x28x90mm

REGULOWANA ZAPADKA!

Zmniejszenie zaczepu do podanych wymiarów zrealizowano poprzez zastosowanie układu dźwigni, dzięki temu zaczepy mieszczą się w większości ościeżnic.

OPIS PRODUKTU

ZZaczep R3 przeznaczony jest do zdalnego otwierania drzwi i furtek, prawych i lewych (jeśli konstrukcja zamka od drzwi na to pozwala) oraz dwuskrzydłowych. Zaczep elektromagnetyczny R3 jest przeznaczony do drzwi i furtek z kształtowników metalowych, do współpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 23x29x91 mm. Praca zaczepu charakteryzuje się cichym brzęczeniem.

Wersja zaczepu: Lewy z blokadą i pamięcią. Z blokadą - działanie jak w wersji podstawowej z dodatkową funkcją blokady zapadki – przesunięcie dźwigni blokady umożliwia otwarcie drzwi na stałe, bez użycia impulsu elektrycznego. Po cofnięciu dźwigienki blokady w położenie pierwotne, zaczep pracuje jak w wersji podstawowej. Wersja ta stosowana może być w pomieszczeniach gdzie potrzebne jest czasowe odblokowanie drzwi np.: biura, placówki usługowe w godzinach urzędowania (pomieszczenia ogólnodostępne). Po godzinach urzędowania można zaczep zablokować, wówczas dostęp jest kontrolowany za pomocą układu domofonowego. Z pamięcią - funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep "pamięta" go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi "kasujemy" pamięć, wówczas zaczep wraca do stanu pierwotnego. Funkcję tę możemy wykorzystać gdy:

• chcemy opuścić pomieszczenie bez użycia klucza lub klamki,
• gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem,
• proces wchodzenia przeciąga się w czasie.

JEŚLI DRZWI NIE ZOSTANĄ OTWARTE ZAPADKA POZOSTANIE CAŁY CZAS W STANIE ODBLOKOWANYM – A WIĘC DRZWI RÓWNIEŻ.

Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozje, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą. Określanie drzwi lewych/prawych: Drzwi określa się patrząc na nie od strony z której widoczne są zawiasy!

SPECYFIKACJA TECHNICZNA

• Wymiary zewnętrzne obudowy: 22 x 28 x 90 mm
• Masa: 0,20 kg
• Maksymalna masa zaczepu z szyldem: 0,40 kg
• Dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• Dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
• Napięcie znamionowe U: 10 ± 2V * 24 ± 2V **
• Natężenie I: AC 270-420mA DC 420-650mA
• Dopuszczalny czas nieprzerwanej pracy: 30 min.
• Zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
