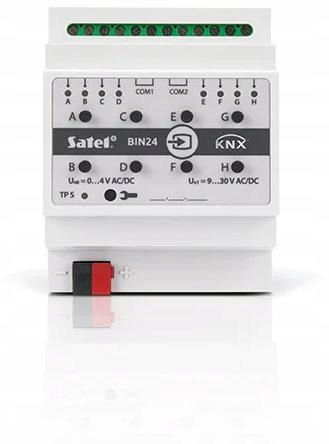

SATEL KNX 8-kanałowy aktor wejść binarnych KNX-BIN24

KNX-BIN24 jest uniwersalnym modułem wejść binarnych KNX, umożliwiającym zamianę sygnałów elektrycznych (napięciowych) w telegramy sterujące dla innych urządzeń KNX. Sygnały te mogą być generowane przez konwencjonalne przyciski do włączania / wyłączania (np. światła) lub przez zestyki potencjałowe takich urządzeń, jak kontaktrony czy różnego rodzaju czujniki wielkości fizycznych.

Moduł posiada osiem wejść fizycznych, co pozwala obsłużyć 8 niezależnych sygnałów o wartości od 0 do 30 V prądu stałego i przemiennego.

Właściwości

• komunikacja z magistralą KNX przez zintegrowane złącze magistralne
• definiowalna polaryzacja kanałów (NO / NC)
• możliwość konfigurowania czasu krótkiego i długiego naciśnięcia przycisku
• kanały wirtualne umożliwiające odbieranie telegramów 1-bitowych od innych urządzeń z magistrali KNX
• wirtualne kanały logiki do tworzenia powiązań logicznych pomiędzy kanałami modułu
• wirtualne kanały timera do tworzenia powiązań czasowych
• możliwość sterowania każdym z bloków funkcyjnych przy pomocy dowolnego kanału
• sterowanie kilkoma blokami funkcyjnymi przy pomocy jednego kanału
• sterowanie oświetleniem i roletami przy pomocy 1 lub 2 przycisków (kanałów)
• możliwość wywołania sceny z dowolnego kanału przy pomocy poleceń 8-bitowych
• ręczne sterowanie stanem kanałów fizycznych za pomocą przycisków na obudowie
• diody LED do prezentacji stanu kanałów fizycznych
• konfiguracja modułu za pomocą oprogramowania ETS
• możliwość montażu na szynie DIN (35 mm)

Dostępne funkcje wejść

• przełącznik / nastawnik wartości
• reakcja na zbocze
• ściemniacz
• sterownik rolet
• sekwencja przełączania
• licznik
• kontroler sceny

Specyfikacja

Lampy halogenowe LV (transformator konwencjonalny)2000 [VA]Trwałość łączeniowa (liczba łączeń) w kategorii (DC1, 600 cykli/h)> 10⁵ 16 A / 24 V ACTrwałość łączeniowa (liczba łączeń) w kategorii (AC3, I = 3,5 A)> 2,5 x 10⁵Trwałość łączeniowa (liczba łączeń) w kategorii (przy obciążeniu żarówkami o mocy 1 000 W)> 0,9 x 10⁵Maksymalny czas reakcji na telegram< 20 [ms]Maksymalna liczba obiektów komunikacyjnych69Maksymalna liczba adresów grupowych256Maksymalna liczba asocjacji256Obciążenie rezystancyjne3680 [W]Obciążenie pojemnościowe16 A, max. 200 µFLampy żarowe3680 [W]Lampy halogenowe HV 230V3680 [W]Trwałość łączeniowa (liczba łączeń) w kategorii (AC1, 600 cykli/h)> 10⁵ 16 A / 250 V ACLampy halogenowe LV (transformator elektroniczny)2500 [W]Lampy fluorescencyjne (bez kompensacji)3680 [W]Lampy fluorescencyjne (kompensacja równoległa)2500 W, 200 µFLampy fluorescencyjne (kompensacja szeregowa)3680 W, 200 µFLampy fluorescencyjne kompaktowe (bez kompensacji)3680 [W]Lampy fluorescencyjne kompaktowe (kompensacja równoległa)2500 W, 200 µFLampy wysokociśnieniowe rtęciowe (bez kompensacji)3680 [W]Lampy wysokociśnieniowe rtęciowe (kompensacja równoległa)3680 W, 200 µFMaksymalny prąd udarowy168 A 20 ms; 800 A 200 µsLiczba wyjść przekaźnikowych (4 niezależne tory po 1 przekaźniku na tor)4Pobór prądu z magistrali KNX< 10 [mA]Zakres temperatur pracy0°C...+45°CNapięcie zasilania230 V ACMasa192 [g]Stopień ochrony IPIP20Maksymalny pobór mocy5 [W]Maksymalny moment dokręcający0.5 [N·m]Zakres temperatur dla składowania/transportu-25°C...+70°CLiczba pól na szynie DIN4Certyfikat zgodnościnr 324/15896/19Maksymalny przekrój przewodu2.5 [mm²]Napięcie magistrali KNX20…30 [V DC]Wymiary obudowy70 x 92 x 60 [mm]Znamionowy prąd (moc) obciążenia w kategorii (AC1)16 A / 250 V ACZnamionowy prąd (moc) obciążenia w kategorii (AC15)3 A / 120 V 1,5 A / 240 V (B300)Znamionowy prąd (moc) obciążenia w kategorii (AC3)750 W (silnik jednofazowy)Znamionowy prąd (moc) obciążenia w kategorii (DC1)16 A / 24 V DCZnamionowy prąd (moc) obciążenia w kategorii (DC13)0,22 A / 120 V 0,1 A / 250 V (R300)Minimalny prąd zestyków10 [mA]Obciążalność prądowa trwała zestyku16 [A]Maksymalna moc łączeniowa w kategorii AC14 000 [VA]Maksymalna częstość łączeń (przy obciążeniu znamionowym w kategorii AC1)600 [cykli/h]Maksymalna częstość łączeń (bez obciążenia)3 600 [cykli/h]
