SYR 312 COMPACT REDUKTOR CIŚNIENIA 1,5 - 5,5 BAR 60°C DN20 G3/4"
SYR 312 COMPACT REDUKTOR CIŚNIENIA 1,5 - 5,5 BAR 60°C DN20 G3/4"
Pełny opis przedmiotu
za sztukę:
149,00 zł
ze sprzedawcą:
Zadaj pytanie
733 *** ***
Zobacz wszystkie metody wysyłki.
Gwarancja na okres 24 miesiące.
Masz 14 dni na odstąpienie od umowy.
Parametry produktu
- Stan:
- Nowy
- Stan opakowania:
- oryginalne
- Marka:
- SYR
- Średnica przyłącza:
- 3/4''
- Rodzaj:
- inny
- EAN (GTIN):
- 4017905178044
Opis
SYR 312 COMPACT REDUKTOR CIŚNIENIA 1,5 - 5,5 BAR 60°C
DN20 G3/4"
✔️ Reduktory ciśnienia typu 312 Compact stosowane są do redukcji ciśnienia mediów takich jak: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy. Stosowane są głównie w instalacjach zaopatrzenia w wodę i spełniają wymagania normy PN EN 1567. Należy dobierać wielkość reduktora w zależności od planowanego maksymalnego przepływu.
Wkład reduktora chroniony jest siatką stalową o średnicy oczek 0,25 mm. Nie jest to filtr właściwy i dlatego każdą instalację należy dodatkowo zabezpieczyć filtrem mechanicznym typu Ratio, Drufi+.
312 Compact DN20 - dane techniczne skrócone:
✔️ Wykonanie: 3/4" gwinty wewnętrzne DN 20 zacisk
✔️ Ciśnienie wejściowe: maks. 16 bar
✔️ Ciśnienie wyjściowe: 1,5 - 5,5 bar (nastawa fabryczna 4 bar)
✔️ Temperatura pracy: maks. 60°C
✔️ Pozycja montażu: dowolna
Zastosowanie:
✔️ Reduktor ciśnienia typ 312 Compact jest stosowany do redukcji ciśnienia w instalacjach i urządzeniach z zastosowaniem mediów wg niżej podanego wykazu. Stosowany jest w instalacjach zaopatrzenia w wodę i spełnia wymagania normy PN EN 1567. Wielkość reduktora należy dobierać w zależności od planowanego maksymalnego przepływu.
Montaż:
✔️ Reduktor ciśnienia powinien być wbudowany w instalacje bez naprężeń i zgodnie z kierunkiem przepływu zaznaczonym na korpusie. Fabrycznie jest wyposażony we wbudowany ochronny filtr siatkowy ze stali nierdzewnej (oczka siatki 0,25 mm), by zapobiegać zabrudzeniom części regulacyjnej. Przed montażem armatury należy instalację przeczyścić, przepłukać lub przedmuchać.
Obsługa:
✔️ Nastawa ciśnienia wyjściowego za pomocą pokrętła. Przed nastawą należy poluzować umieszczoną wewnątrz pokrętła śrubę blokującą. Dla poprawnej pracy, ciśnienie wejściowe musi być o 1 bar wyższe niż żądane, nastawione ciśnienie wyjściowe. W celu nastawienia ciśnienia wyjściowego należy zamknąć wszystkie punkty odbioru. Następnie kręcąc pokrętłem w prawo (+) lub w lewo (-) należy wybrać żądane ciśnienie wyjściowe, a nastawę sprawdzić na manometrze (zaleca się montaż manometru typ 11). Po dokonaniu nastawy, zablokować pokrętło, dokręcając śrubę wewnątrz pokrętła. Przy normalnych warunkach pracy armatura nie wymaga obsługi. Zalecana jest regularna kontrola poprawności pracy, szczególnie siatki ochronnej wewnątrz reduktora ciśnienia. Aby usunąć zabrudzenia należy zamknąć zawory odcinające za i przed reduktorem ciśnienia, wykręcić główny wkład wykonawczyi oczyścić go wraz z siatką pod bieżącą wodą bez żadnych dodatków. Demontaż wkładu reduktora, jego oczyszczenie oraz powtórny montaż nie zmienia ciśnienia nastawy.
Wykonanie:

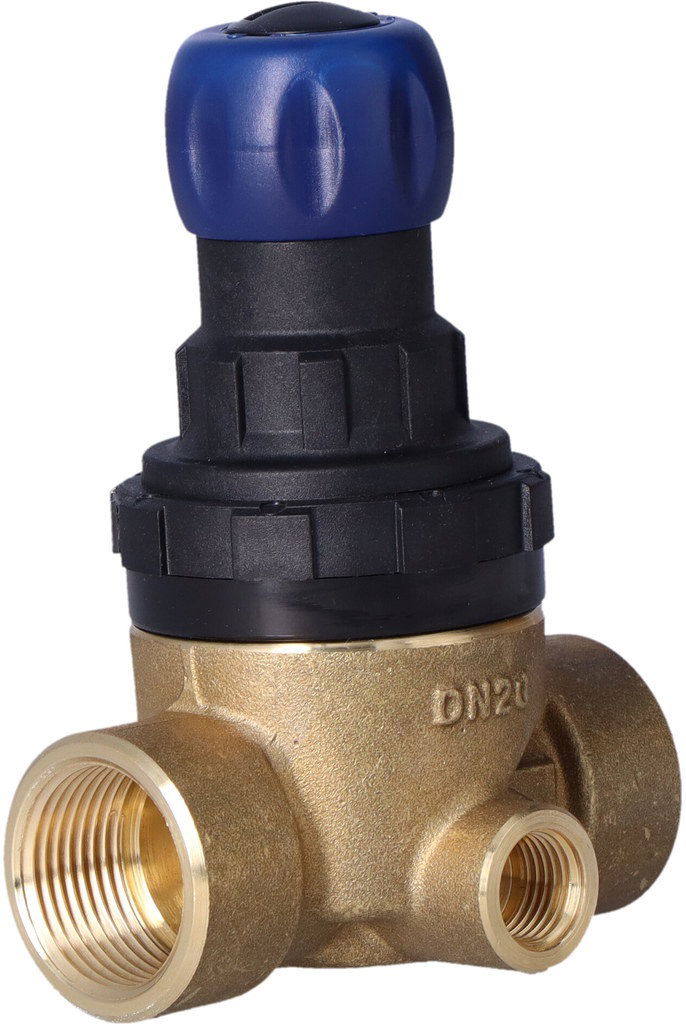

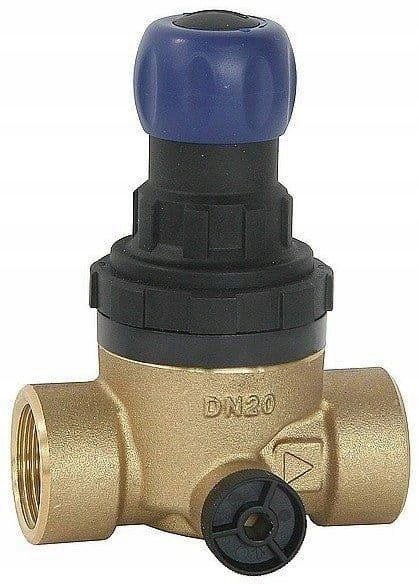

✔️ Reduktor ciśnienia 312 Compact jest prosty w montażu, obsłudze i przeglądzie. Wykonany jest jako odciążony zawór jednogniazdowy z osiowo umieszczoną wkładką wraz filtrem - sitkiem stalowym o średnicy oczka 0,25 mm. Wkładka regulacyjna może być wymieniona bez demontażu armatury i jest wykonana z wysokiej jakości tworzywa sztucznego wzmacnianego włóknem szklanym. Korpus odlany jest z czerwonego mosiądzu Rg5. Elementy uszczelniające wykonane są z tworzywa sztucznego o elastyczności gumy, odpornego na działanie wysokiej temperatury i starzenie. Reduktor posiada króćce 1/4" umożliwiające montaż manometru ciśnienia wyjściowego
✔️ Ciśnienie wejściowe: maks. 16 bar
✔️ Ciśnienie wyjściowe: ustawiane w zakresie 1,5 do 5,5 bar; nastawa fabryczna 4 bar możliwa stała nastawa (plombowany na żądaną wartość)
✔️ Stopień redukcji: maks. 10:1
✔️ Temperatura pracy: maks. 60°C
✔️ Media: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy
✔️ Pozycja montażu: dowolna
✔️ Atest PZH: tak
✔️ Wielkość: DN20
✔️ Przyłącze A: gwint 3/4"
✔️ Przepływ [m3/h] norma 1988 v = 3m/s: 3,3
✔️ Przepływ [m3/h] norma 1567 v = 2m/s: 2,3

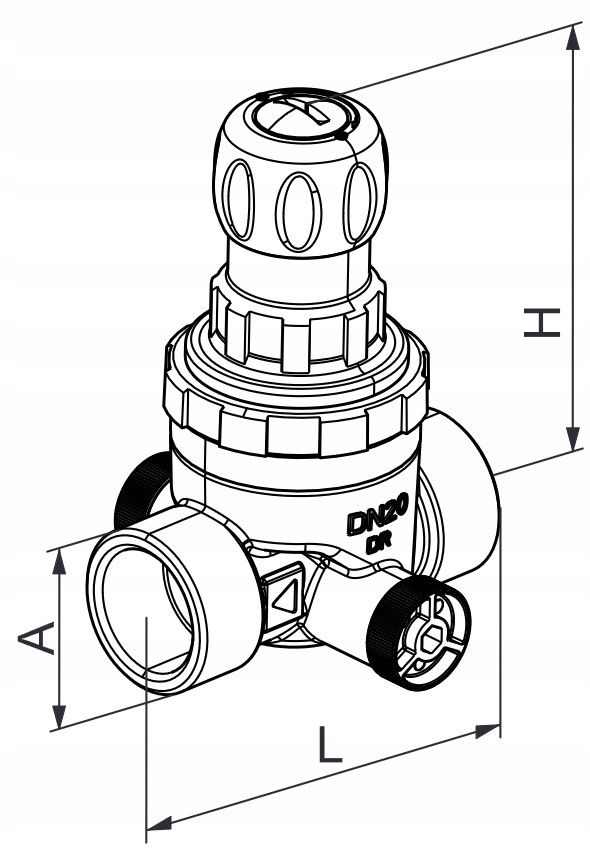

✔️ L [mm]: 76
✔️ H [mm]: 92
