Opis produktu:

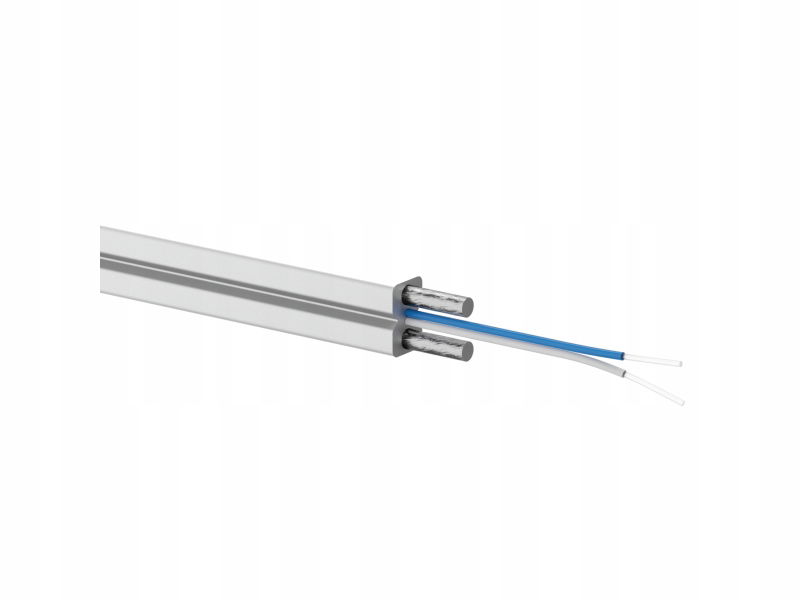

Kable uniwersalne (zewnętrzno-wewnętrzne) płaskie to kable do zastosowania w systemach FTTx. Lekka konstrukcja o małej średnicy, duża giętkość i odporność na przeciąganie, suchy ośrodek, płaszcz LSOH odporny na UV, wzmocnienie dwoma prętami stalowymi.

Specjalnie zaprojektowana konstrukcja zapewnia bardzo dobrą osłonę włókien i dodatkowo umożliwiając łatwe prowadzenie i mocowanie kabla bezpośrednio do ścian. Użyte włókna G.657.A1 dodatkowo umożliwiają małe promienie gięcia.

ZALETY/WADY - Konstrukcja oparta o dwa pręty stalowe sprawia, że kabel jest łatwy do kształtowania, nie powraca do pierwotnej formy, jak w przypaku wzmocnienia włóknami FRP.

ZASTOSOWANIE

• kabel abonencki
• sieci FTTx oraz łącza abonenckie
• połączenia wewnątrzbudynkowe
• kable mieszkaniowe
• kabel spełnia wymagania rozporządzenia ministra dotyczące instalacji w budynkach wielorodzinnych

PRZEKRÓJ KABLA

Tabela porównawcza zgodności parametrów transmisyjnych z wytycznymi Rozporządzenia MTBiGM z dnia 6.11.2012

DANE TECHNICZNEPowłokaLSOH odporna na UVKlasyfikacja ogniowa CPR (Euroklasa)EcaPręt wzmacniającystalowe pręty wzmacniająceSiła naciągu80 NZakres temperaturyinstalacyjna: od -20 + 60 °Cpracyod -30 + 70 °CLiczba włókien2Średnica kabla (mm)3 x 2Masa kabla (kg / km)9Tłumienie włókna (dB/km) 1310 nm< 0.36Tłumienie włókna (dB/km) 1550 nm< 0.22Rodzaj włóknaG.657.A1Powłoka włókna250 μmOdporność na rozciąganie statyczne40 NOdporność na rozciąganie dynamiczne80 NMin. promień zgięcia (mm) statyczne30Min. promień zgięcia (mm) dynamiczne60KolorbiałyParametry PrzewoduŚrednica przekroju9.0±0.4 μmŚrednica przekroju10.1±0.5 μmŚrednica z Powłoką124.8±0.7 μmZakres błędu cyrkuralności powłoki≤0.7 %Koncentryczność obwódki rdzeniowej≤0.5 μmŚrednica powłoki245±5 μmProcentowa cyrkularność powłoki≤6.0 %Powłoka - powlekanie, błąd współosiowości≤12.0 μmOdcięcie kabla Długość faliλcc≤1260 nmTłumienie(maks.)≤0.4 dB/kmTłumienie(maks.)≤0.3 dB/kmMakro - Strata Przy Zaginaniu≤0.75 dBMakro - Strata Przy Zaginaniu≤1.5 dBParametry KablaLiczba przewodów2Włókno powłoki250±15μmKolor włókna powłokiNiebieski, PomarańczowyElement wzmacniajacy przekrój0.45Element wzmacniajacy materiałStalWymiary Powłoki3.0±0.1mm×2.0±0.1mmMateriał PowłokiLSZHKolor PowłokiBiałyCharakterystyka mechaniczna i środowiskowaNapięcie (długookresowe)40 NNapięcie (krótkookresowe)80 NZgniecenie (długoterminowe)500 N/10cmZgniecenie (krótkoterminowe)1000 N/10cmMinimalny promień wygięcia(Dynamicznie)20H mmMinimalny promień wygięcia(Statycznie)10H mmTemperatura montażu-20～+60 ℃Temperatura pracy-40～+70 ℃Temperatura przechowywania-40～+70 ℃
