| Funkcjonalność i cechu panelu OP-255R |

• Prosta, 2-przewodowa instalacja
• Niezależne sterowanie furtką, bramą oraz np. oświetleniem (2 wbudowane przekaźniki w panel oraz 1 dodatkowy w unifonie)
• Wandaloodporna oraz pyło i wodo-szczelna obudowa metalowa – klasa odporności IK10 oraz IP44
• Czytnik zbliżeniowy RFID w standardzie Unique 125 kHz – otwieranie kartami i brelokami
• Otwieranie kodem PIN, wpisywanym na podświetlanym szyfratorze oraz podglądem na wyświetlaczu
• Możliwość obsługi telefonem (zdalne otwieranie, rozmowa z gościem; wymagany moduł Optima Smart GSM1)
• Tryb autootwieranie – auto­ma­tyczne otwar­cie elek­tro­za­czepu przy odwie­szo­nej słu­chawce
• Elektrozaczep oraz słuchawka zasilana z panelu
• Duży zasięg, dzięki symetrycznemu wyjściu sygnału wideo (maks. 600m do ostatniego unifonu)
• Szerokie możliwości personalizacji ustawień i parametrów pracy panelu

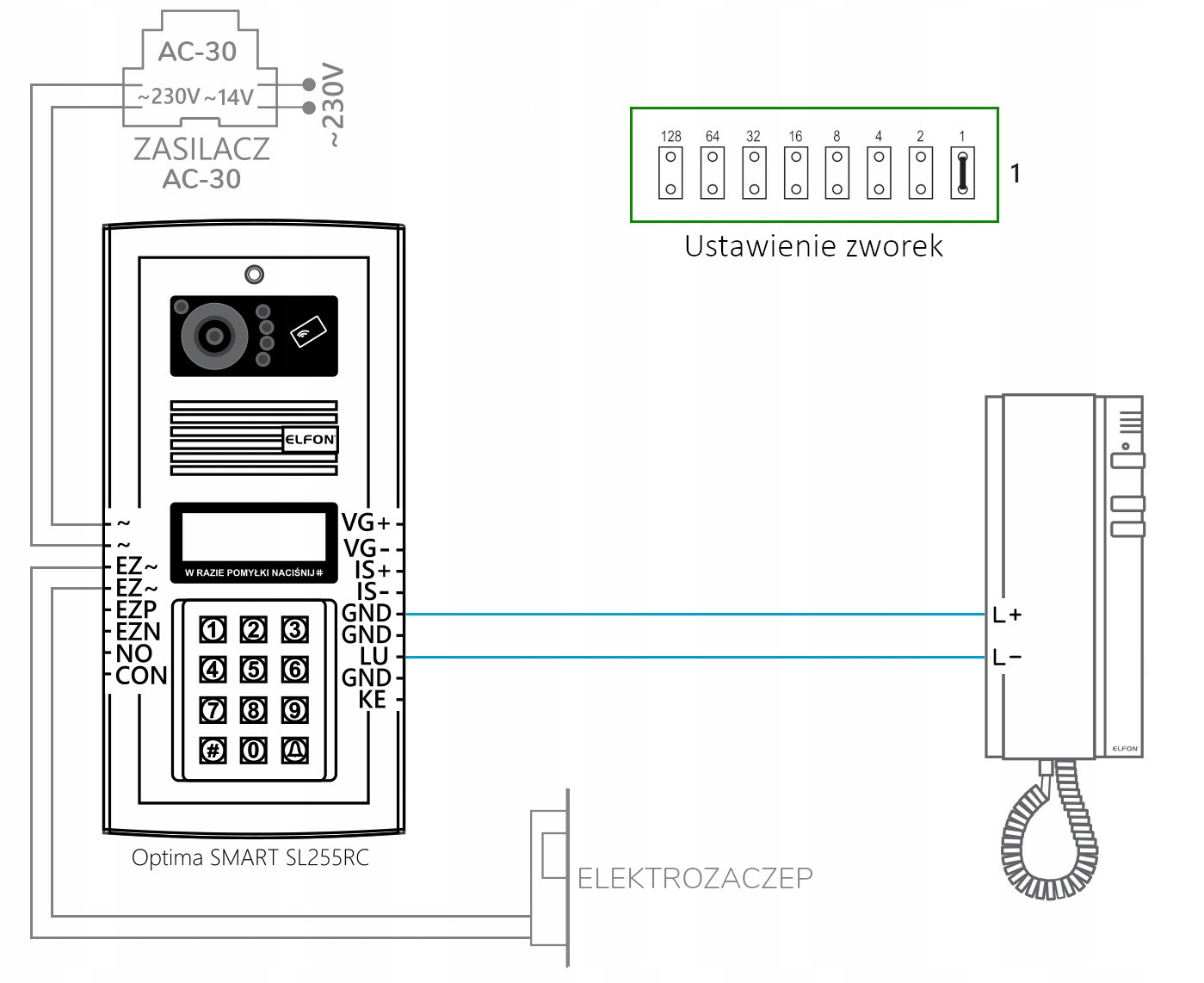

| Schemat podłączenia |

Do podłączenia urządzeń rekomendujemy skrętkę kat. 5e, lecz można wykorzystać także przewód YTKSY. Sposób połączenia urządzeń znajduje się na zdjęciu poniżej.

Aby połączenie było przekazywane do odbiornika, należy odpowiednio ustawić zworki (znajdują się wewnątrz obudowy odbiornika) tak, by numer wybrany na panelu zewnętrznym odpowiadał sumie liczb z ustawionych zworek.

Przykład

2 dla jednego lokalu) ustawiamy jedną zworkę na liczbie "1".

Ustawienie wielu zworek skutkuje sumą liczb im odpowiadających, np: ustawienie jednej zworki na "1", drugiej na "2" i trzeciej na "16" daje nam łącznie nr 19.

Uwaga!

Do ich zasilenia rekomendujemy zasilacze:

• AC-30 lub AC-20 dla panelu zewnętrznego OP-SL255RC
• HDR-30-15 dla monitora OP-VM3v2

Elektrozaczep jest zasilany z panelu zewnętrznego.

Maksymalna rozległość instalacji od panelu do ostatniej słuchawki lub monitora:

Przewód YTKSY 2-żyłowy 0,8mm:

• dla słuchawek - 600 m
• dla monitorów - 350 m

Przewód YTKSY 2-żyłowy 0,5mm / skrętka UTP:

• dla słuchawek - 350 m
• dla monitorów - 200 m

Wersja Optima 255R wyposażona jest w czytnik RFID dzięki któremu możliwe jest otwarcie zamka za pomocą breloków i kart (kluczy RFID) w standardzie UNIQUE. System umożliwia rejestrację:

• 8 kluczy serwisowych, które oprócz otwarcia zamka pozwalają na wejście do ustawień konfiguracji kasety
• 8 kluczy ogólnych, nieprzyporządkowanych do konkretnych lokali
• 20 kluczy na każdy obsługiwany przez centralę lokal (max. 5100 kluczy)

Najważniejsze funkcje systemu cyfrowego OPTIMA:

• Numeracja lokali - nr lokalu może być dowolna liczba z zakresu 1-9999
• Ustawienie szeregu parametrów ogólnych (np. czas otwarcia zamka, czas rozmowy)
• Personalizacja ustawień dla danego lokalu (np. rodzaj i głośność dzwonka, czas dzwonienia)
• System kodów otwierających drzwi
• Tryb instalacji - umożliwia nawiązanie połączenia panel - unifon z poziomu unifonu
• Test unifonów - panel automatycznie potrafi wyszukać unifony, których słuchawka jest nieprawidłowo odłożona
• Współpraca z wieloma modelami unifonów
• Dodatkowy przekaźnik umożliwiający wysterowanie urządzenia zewnętrznego
• Automatyczne wykrywanie stanu zwarcia linii unifonów.

Aby system mógł działać, potrzebne są jedynie unifony, elektrozaczep oraz dedykowany zasilacz AC20.

Podsumowanie:

Ilość abonentów:Max. 255

Czytnik zbliżeniowy:Unique 125kHz

Podświetlenie:Niebieskie, białe

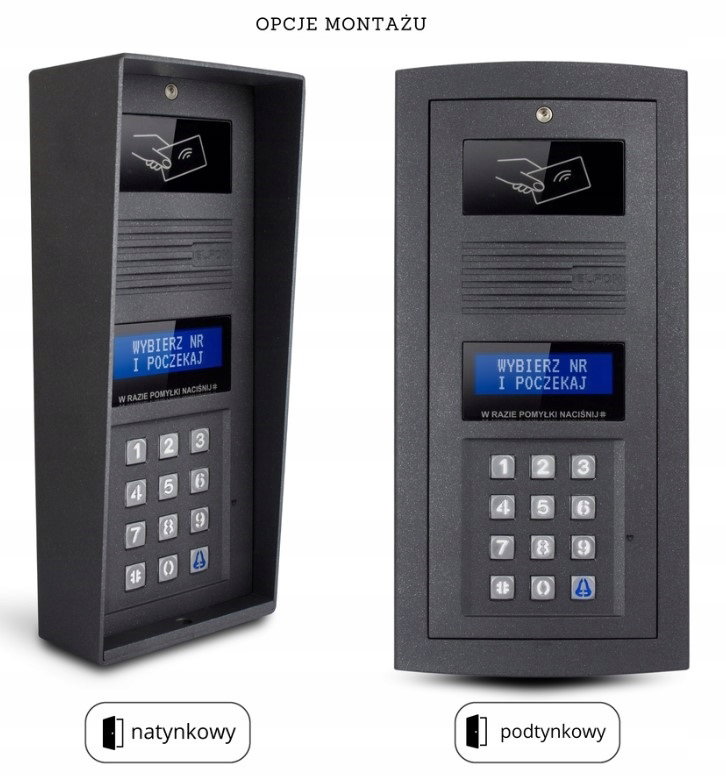

Sposób montażu:Natynkowy lub podtynkowy (opcjonalna ramka)

Obudowa:Metalowa

Kolor:Grafitowy

Wymiary:100 x 231 x 30 mm

Do tego modelu, oferujemy także:

• OP-OP1-G - Podtynkowa ramka montażowa
• OP-ON1-G - Natynkowa ramka montażowa
