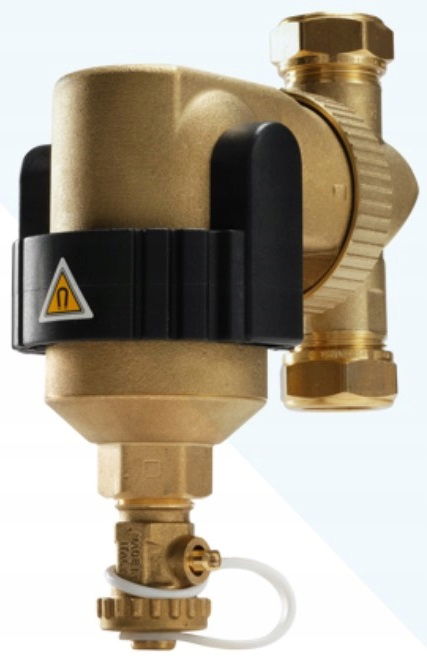

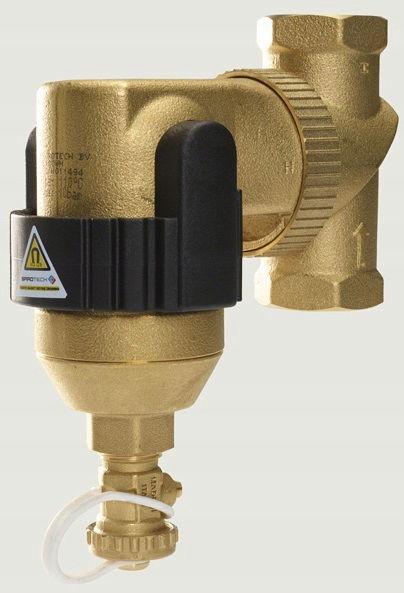

✔️ Separator zanieczyszczeń SPIROTRAP MBC. Jest to urządzenie bezobsługowe, pracujące bez siatek i filtrów, zapewniające ciągłą separację zanieczyszczeń stałych do najdrobniejszych cząstek, utrzymując instalację w stanie uzdatnienia - wolną od zanieczyszczeń. Wykonanie z magnesem i obrotowym przyłączem (możliwy montaż na rurociągach poziomych, pionowych, ukośnych).

✔️ Jest to nowsza, "odchudzona" wersja separatora Spirotrap MB3. Przy mniejszej wadze zachowane zostały przepływy i funkcjonalność starszego brata.

✔️ Separatory zanieczyszczeń SPIROTRAP mogą być stosowane w instalacji wypełnionej mieszaniną wody z glikolem. Maksymalna zawartość glikolu nie może przekraczać 50%.

✔️ Oryginalna konstrukcja tego urządzenia znana jest z separatora mikropęcherzy. Specjalna rura SPIRO jest kluczem tak wydajnego działania separatora SPIROTRAP. Wytworzona wewnątrz przestrzeń uspokojenia przepływu pozwala na wytrącenie zanieczyszczeń i cząstek różnej wielkości i ich opadanie, a następnie zebranie w komorze kolekcyjnej. Dodatkowym elementem separatora jest magnes założony na korpus. Magnes wspomaga wychwytywanie najdrobniejszych cząstek magnetytu, zwiększając efektywność urządzenia. Zanieczyszczenia gromadzone są poza strumieniem przepływu i dlatego spadek ciśnienia na separatorze jest stosunkowo niewielki, a do tego niezmienny. Usuwanie zanieczyszczeń odbywa się przez zawór odszlamiający w dolnej części urządzenia. Obrotowa flansza ułatwia dopasowanie i montaż separatora do rurociągu.

Zastosowanie:

✔️ Separator zanieczyszczeń SPIROTRAP MBC służy do usuwania wszelkich zanieczyszczeń stałych z instalacji cieczowych grzewczych/chłodniczych, w których ma miejsce ciągła cyrkulacja czynnika. Dzięki swojej konstrukcji, separator SPIROTRAP MBC jest w stanie wyłapywać zanieczyszczenia wielkości od 5 mikrometrów wzwyż, przy małych oporach przepływu i braku możliwości zablokowania urządzenia (zanieczyszczenia gromadzą się w komorze kolekcyjnej, poza strugą płynącej wody). Dodatkowo SPIROTAP MBC wyposażony jest w zewnętrzny magnes, który skutecznie wspomaga wyłapywanie cząsteczek magnetytu, będącego dużym zagrożeniem dla pomp i innych, drogich armatur w instalacji. Usuwanie zanieczyszczeń odbywa się w sposób ciągły, bez przerywania pracy systemu. Centralna separacja zanieczyszczeń pozwala ograniczyć ilość obejść filtrów, filtrów wymiennych i zaworów odcinających. Wszystko to zapewnia wyciszenie pracy instalacji, przedłużenie żywotności jej elementów i redukcję kosztów obsługi układu grzewczego/chłodniczego. SPIROTRAP MBC wyposażony jest w obrotową flanszę przyłączeniową, która umożliwia montaż separatora na dowolnie przebiegających rurociągach - poziomych, pionowych i ukośnych. Dobór urządzenia ze względu na przepływ w miejscu montażu separatora.

Montaż:

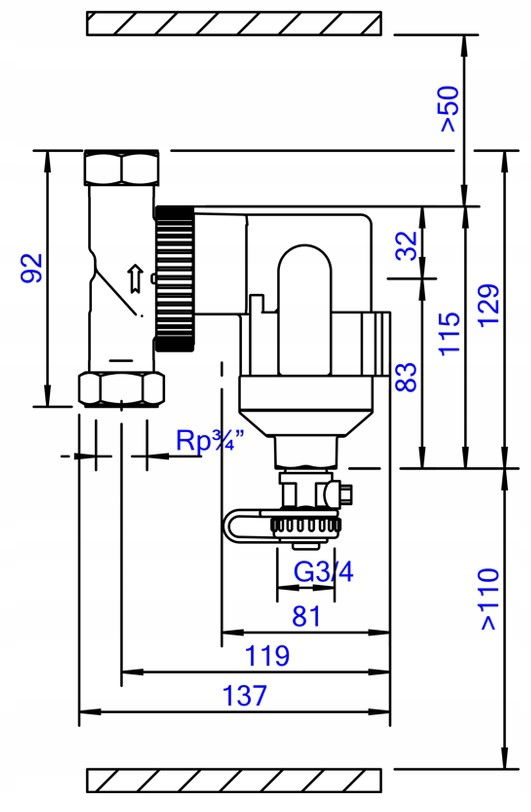

✔️ Montaż w pozycji pionowej, na rurociągach poziomych, pionowych i ukośnych. Montaż w instalacji na powrocie przed kotłem/wymiennikiem/agregatem chłodniczym. Przy montażu pamiętać o zachowaniu odpowiedniej odległości od podłogi dla odpływu do kanalizacji lub naczynia podstawianego w trakcie spustu zanieczyszczeń.

Obsługa:

✔️ Po zamontowaniu separator SPIROTRAP MBC w sposób ciągły wyłapuje zanieczyszczenia. Co pewien czas (uzależniony od przewidywanej ilości zanieczyszczeń), należy zdjąć magnes z korpusu i ostrożnie otworzyć zawór w dolnej części separatora, spuszczając nagromadzone w komorze kolekcyjnej zanieczyszczenia do uprzednio podstawionego naczynia lub do kanalizacji. Po zakończeniu czyszczenia zamknąć zawór spustowy i założyć magnes na korpus separatora.

Wykonanie:

✔️ Korpus, kołnierz obrotowy i zawór spustowy z mosiądzu. Spirotuba z miedzi, lut z cyny (SnCu3). Zewnętrzny magnes neodymowy.

✔️ Przyłącze: 3/4"

✔️ Ciśnienie maks.: 10 bar

✔️ Temperatura maks.: 110°C

✔️ Położenie robocze: oś główna pionowo, montaż na rurociągach poziomych, pionowych, ukośnych

✔️ Zastosowanie: instalacje grzewcze, chłodnicze, możliwość pracy na mieszaninie wody z glikolem (maks. 50% glikolu)

✔️ Nie nadaje się do wody pitnej, użytkowej oraz z niebezpiecznymi lub łatwopalnymi cieczami

✔️ Prędkość przepływu do 1 m/s
