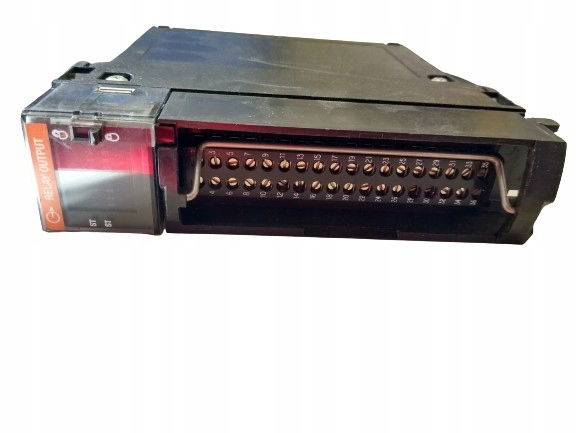

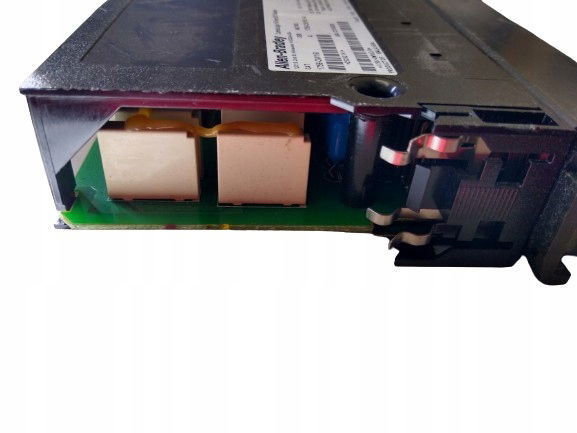

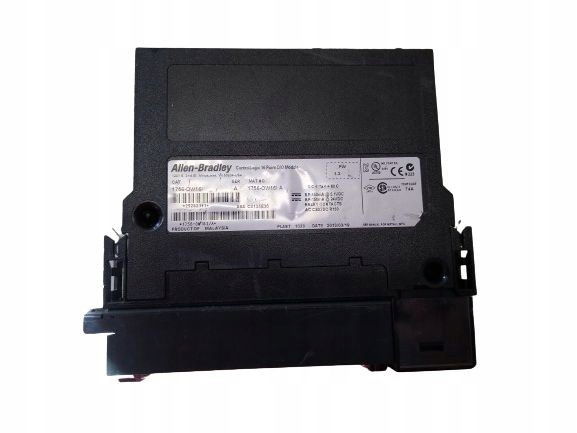

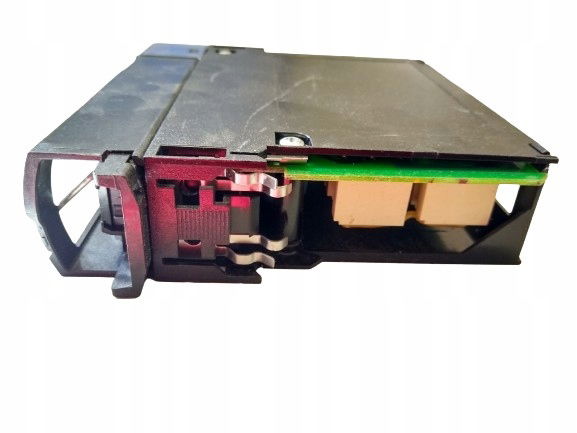

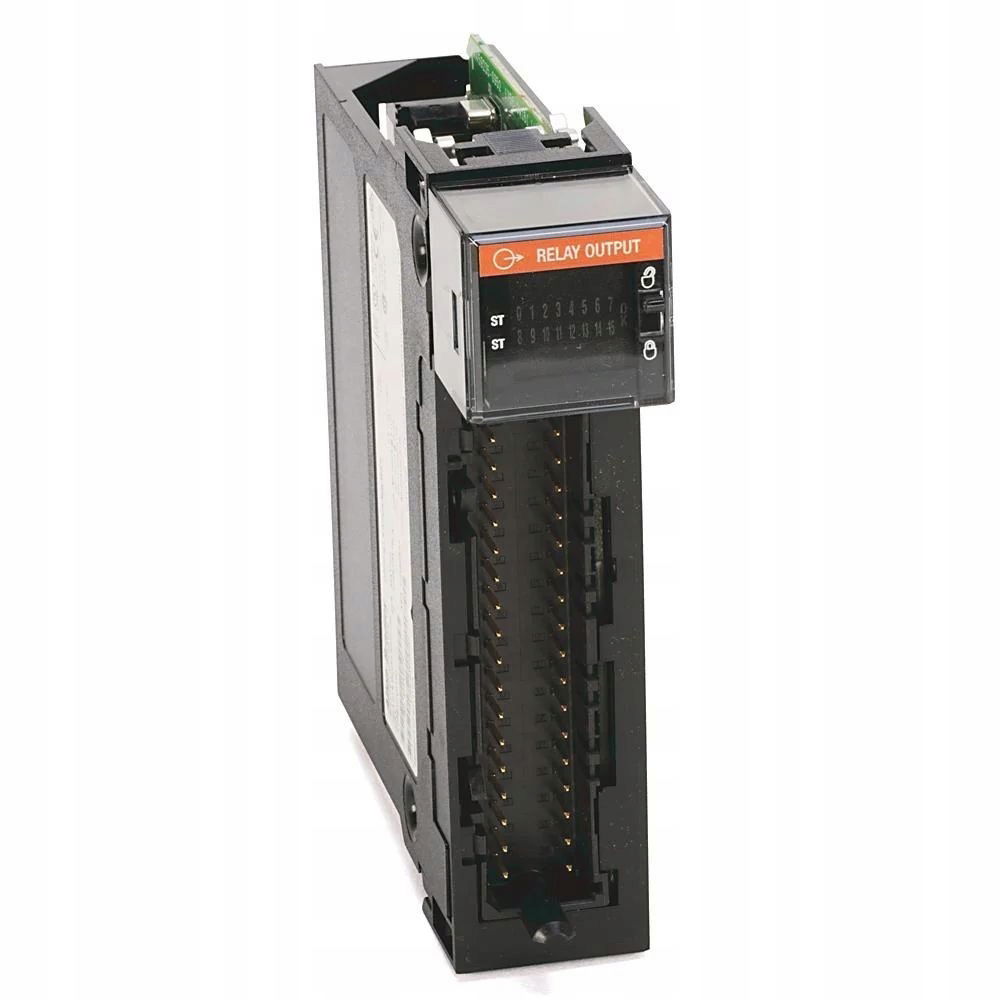

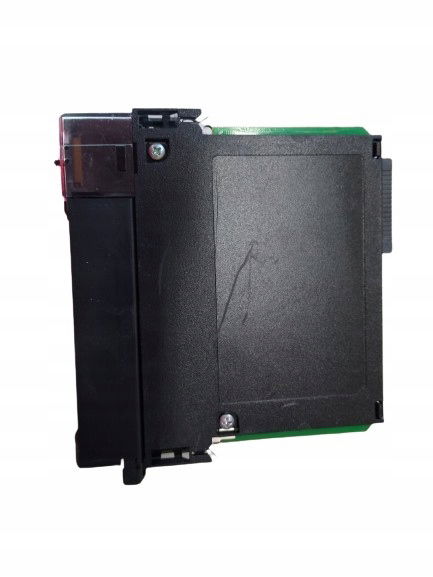

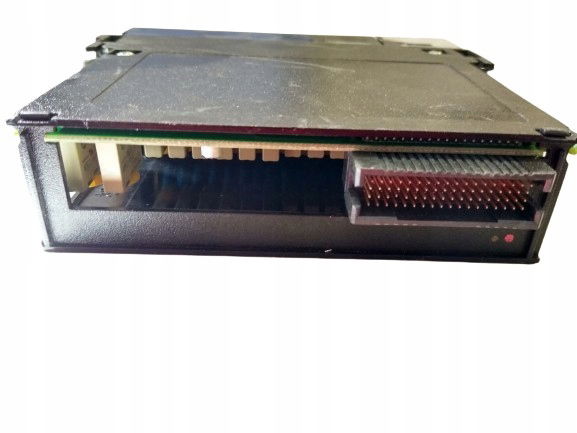

Allen-Bradley 1756-OW16I

Cyfrowy moduł przekaźnikowy ControlLogix 16 Pt

Elektryczny

• Nadaje się do funkcji bezpieczeństwa Nie
• Konfigurowalne wejścia cyfrowe Nie
• Konfigurowalne wyjścia cyfrowe Nie
• Rodzaj napięcia zasilania DC
• Rodzaj napięcia (napięcie wejściowe) DC
• Rodzaj wyjścia cyfrowego Przekaźnik
• Rodzaj połączenia elektrycznego Śrubowe
• Czas odbicia, średnia 1,2 μs
• Całkowita moc płyty montażowej 4,4 W
• Rozpraszanie ciepła 15,35 BTU/godz.
• Bieżący pobór 150 mA @ 5.1V, 150 mA @ 24V
• Oczekiwana trwałość styku 300 kHz, rezystancyjne, 100 kHz, indukcyjne
• Kluczowanie modułów Elektroniczny, konfigurowalny programowo
• Wyjść 16 N.O. izolowane pojedynczo
• Zaplanowane wyjścia Synchronizacja w ciągu maksymalnie 16,7 s, odniesienie do skoordynowanego czasu systemowego
• Strata mocy, maks. 4,5 W @ 60 °C (140 °F)
• Napięcie izolacji 250 V (ciągłe), podstawowy typ izolacji, wyjścia do płyty montażowej i wyjście do wyjścia
• Kategoria drutu Kategoria przewodu: 1
• Utrwalania Nie jest chroniony. Zabezpieczony IFM może być używany do ochrony wyjść. Patrz publikacja 1492-TD008. Jednak system ControlLogix został certyfikowany przez agencję przy użyciu tylko RTB ControlLogix, czyli 1756-TBCH, 1756-TBNH, 1756-TBSH i 1756-TBS6H. Dowolna aplikacja
• Nadmiarowości Nie
• Zabezpieczenie przeciwzwarciowe, dostępne wyjścia Nie
• Służba pilota C300, R150
• Początkowa rezystancja styku, maks. 100 mΩ @ 6V, 1 A
• Częstotliwość przełączania, maks. 1 operacja/3 s (0,3 Hz przy obciążeniu znamionowym)
• Stany w trybie awaryjnym na punkt Przytrzymaj ostatni stan, On lub Off (Wyłącz jest domyślny)
• Stany w trybie programu na punkt Przytrzymaj ostatni stan, On lub Off (Wyłącz jest domyślny)

Mechaniczny

• Szerokość szczeliny 1
• Kluczowanie RTB Mechaniczny zdefiniowany przez użytkownika
• Wstrząs Podczas pracy: 30 G, w stanie spoczynku: 50 G
• Wibracja 2 G @ 10...500 Hz

Środowiska

• Temperatura otaczającego powietrza, maks. 60 °C
• Kod temperatury w Ameryce Północnej T4A
• Emisji IEC 61000-6-4
• Odporność na wyładowania elektrostatyczne Wyładowania kontaktowe 6 kV, wyładowania powietrzne 8 kV
• Wilgotność względna 5...95% bez kondensacji
• Przewodzona odporność na fale radiowe 10V rms z sinusoidą 1 kHz 80% AM od 150 kHz... 80 MHz
• Odporność na EFT/B ±4 kV przy 5 kHz na portach sygnałowych
• Temperatura Od 0 do 60 °C
• Odporność na przepięcia przejściowe ±1 kV linia-linia (DM) i ±2 kV linia-ziemia (CM) na portach sygnałowych
• Odporność na promieniowanie radiowe 10 V/m przy fali sinusoidalnej 1 kHz 80% AM od 80...2000 MHz, 10 V/m przy 200 Hz 50% impuls 100% AM @ 900 MHz, 10 V/m przy 200 Hz 50% impuls 100% AM @ 1890 MHz, 3 V/m przy 1 kHz sinusoida 80% AM od 2000...2700 MHz
• Temperatura spoczynku -40 °C
• Wytrzymuje przepięcia oscylacyjne IEEE C37.90.1: 3kV

Specyfikacja wyjściowa

• Prąd upływu w stanie wyłączenia na punkt, maks. 1,5 mA
• Prąd obciążenia na punkt, min 10 mA
• Czas opóźnienia wyjścia OFF do ON: maksymalnie 10 ms, ON do OFF: maksymalnie 10 ms

Specyfikacja wejściowa

• Napięcie
• 5...125V prądu stałego, 10...240V prądu przemienneg
• Napięcie i prąd znamionowy
• Napięcie wyjściowe 1 A @ 5...30V DC 0,5 A @ 48V DC 0,22 A @ 125V DC 1,5 A @ 120V AC, 50/60 Hz 0,75 A @ 240V AC, 50/60 Hz

Budowa

• Typ obudowy Brak (styl otwarty)

NUMER PRZEDMIOTU: S12772
