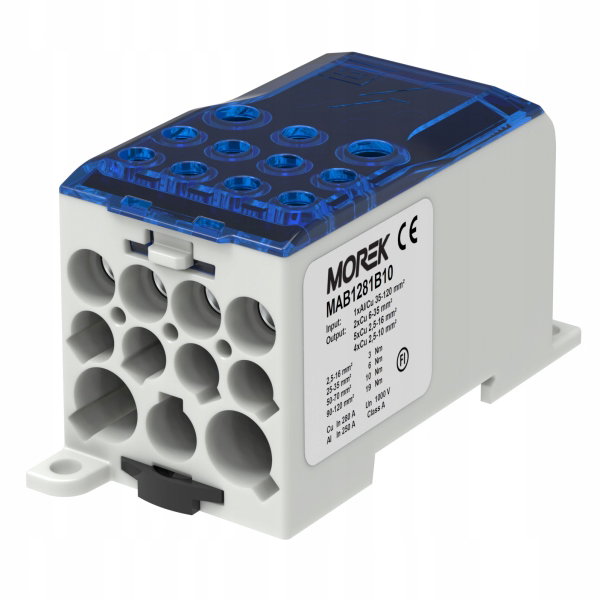

Blok rozdzielczy OJL280A niebieski 1xAl/Cu120 2x35/5x16 4x10mm² MOREK Producent: MOREK Marka: MOREK Kod produktu: 1764990 EAN: 4744397018885 Bloki rozdzielcze do przewodów miedzianych i aluminiowych Bloki rozdzielcze OJL przeznaczone są do rozdziału przewodów o wiekszym przekroju na kilka mniejszych. Bloki te występują w 6 standardowych wersjach, o nominalnych przekrojach przewodów wejściowych 70mm2 ( 6 odejść ), 120mm2 ( 11 odejść ) i 240mm2 ( 7 odejść ). Przewody wejściowe mogą być miedziane lub aluminiowe, natomiast przewody odpływowe wyłącznie miedziane. Wersje AF i AFS są zaprojektowane do współpracy z szynami elastycznymi miedzianymi lub miedzianymi ocynowanymi jako przewodem wejściowym ( maks. rozmiar 10×25 ). Więcej o szynoprzewodach miedzianych MOFLEX na stronie 52). Śruby zacisków sa dokręcane kluczem imbusowym. Bloki OJL mogą być instalowane zarówno na szynie DIN jak i na płytach montażowych. Maksymalna temperatura pracy to 80 °C. Pokrywa ma możliwość oplombowania ( modele z oznaczeniem AS, ASF ). Obudowa ma stopień ochrony IP 20. Certyfikacja i bezpieczeństwo produktu Uniwersalne złącza OJL są testowane i certyfikowane zgodnie z następującymi normami: EN 60947-7-1:2009 – Aparatura rozdzielcza i sterownicza niskonapięciowa — Część 7-1: Wyposażenie pomocnicze — Listwy zaciskowe do przewodów miedzianych EN 61238-1:2003 – Zaciskowe i mechaniczne złącza kabli energetycznych na napięcie znamionowe nie przekraczające 36 kV (Um = 42 kV) — Część 1: Metody badania i wymagania Wszystkie złącza stosowane w rozdzielnicach i urządzeniach rozdzielczych muszą spełniać te wymagania. Standard EN 61238-1:2003 dla przewodów miedzianych i aluminiowych wprowadza 2 klasy złącz. Klasa A – ( złącza testowane na cykliczne nagrzewanie oraz zwarciowo ) – są to złącza przeznaczone do stosowania w instalacjach przemysłowych, narażonych na przeciążenia i zwarcia i inne ciężkie warunki pracy o silnym i częstym charakterze. Dlatego też, złącza klasy A sa odpowiednie do większości aplikacji elektrycznych. Klasa B ( złącza testowane na cykliczne nagrzewanie, bez prób zwarciowych ) – są to złącza do instalacji elektrycznych zabezpieczonych od przeciążeń i zwarć za pomoca szybkodziałających bezpieczników. Złacza uniwersalne OJL posiadają certyfikat klasy A i wykonane są z samogasnącego tworzywa klasy UL 94 V-0. Aby wybrac najlepsze możliwe rozwiązanie, zawsze upewnij się, że złącza posiadają oznakowanie CE, Klasa A , a także posiadają oznakowanie jednostki certyfikującej, np. znak FI .
