Diamond CR8900 antena samochodowa quadband 28/50/144/430 MHz

Opis produktu

Diamond CR8900 – Czteropasmowa mobilność bez kompromisów

Diamond CR8900 to zaawansowana samochodowa antena wielopasmowa zaprojektowana z myślą o pełnej integracji z radiotelefonami typu quad-band (np. Yaesu FT-8900R czy Wouxun KG-UV980P). Sprzęt ten jest dedykowany wymagającym radiooperatorom mobilnym, którzy potrzebują niezawodnej łączności w pasmach VHF/UHF oraz chcą w pełni wykorzystać specyfikację propagacyjną pasm 10m i 6m (tzw. "magic band") podczas pracy w ruchu, bez konieczności instalacji kilku osobnych anten.

Kluczowe zalety i korzyści dla użytkownika

• Konstrukcja Quad-Band (10m / 6m / 2m / 70cm)
• Cecha -> Korzyść: Obsługa czterech pasm amatorskich za pomocą jednego promiennika. Eliminuje to potrzebę montażu zwrotnic antenowych (duplekserów/triplekserów) oraz wiercenia wielu otworów w karoserii pojazdu.
• Wysoki zysk energetyczny w pasmie UHF (5.5 dBi)
• Cecha -> Korzyść: Zastosowanie układu 2 x 5/8 λ na częstotliwości 430 MHz pozwala na znaczne skupienie wiązki promieniowania pod niskim kątem. Przekłada się to na stabilniejsze utrzymanie łączności z przemiennikami oraz większy zasięg w terenie zurbanizowanym.
• Praca w systemie Radialless (144 / 430 MHz)
• Cecha -> Korzyść: Konstrukcja 1/2 λ dla VHF oraz wspomniana 2 x 5/8 λ dla UHF nie wymagają przeciwwag ani bezpośredniego kontaktu z masą pojazdu dla prawidłowego rezonansu na tych pasmach. Ułatwia to dobór miejsca montażu na elementach takich jak klapa bagażnika (przy użyciu uchwytów krawędziowych typu Diamond K400).

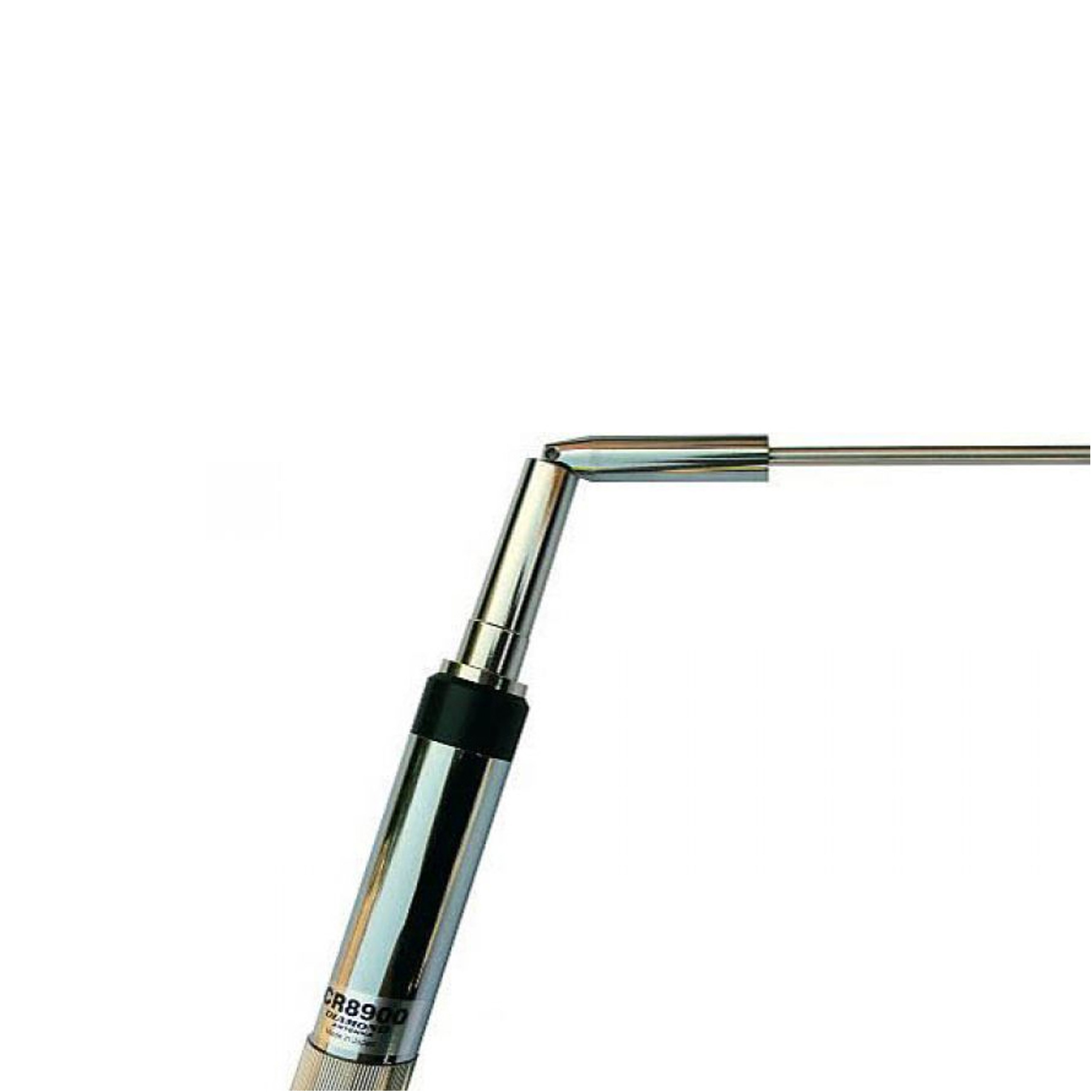

• System szybkiego składania F.O.S. (Fold-Over System)
• Cecha -> Korzyść: Zawias przegubowy u podstawy umożliwia odchylenie promiennika jednym pociągnięciem ręki. Zabezpiecza to antenę przed uszkodzeniem mechanicznym i pozwala na bezproblemowy wjazd do niskich garaży czy parkingów podziemnych bez konieczności jej odkręcania.
• Niezależne strojenie pasma 29 MHz
• Cecha -> Korzyść: Regulacja długości górnego elementu za pomocą śrub imbusowych pozwala precyzyjnie dostroić minimum współczynnika SWR do wybranego wycinka pasma 10m (fabrycznie optymalizowana pod segment FM).

Dane techniczne Diamond CR8900:

• Częstotliwość pracy:
• 29.5 - 29.7 MHz (10m)
• 51 - 54 MHz (6m)
• 144 - 148 MHz (2m)
• 430 - 450 MHz (70cm)
• Zysk energetyczny:
• 2.15 dBi (29/50/144 MHz)
• 5.5 dBi (430 MHz)
• Moc maksymalna: 60 W (FM) / 150 W (SSB)
• Współczynnik SWR: Mniejszy niż 1.5:1 (w rezonansie)
• Impedancja falowa: 50 Ohm
• Układ elektryczny:
• 1/4 λ (29/50 MHz)
• ½ λ radialless (144 MHz)
• 2 x 5/8 λ radialless (430 MHz)

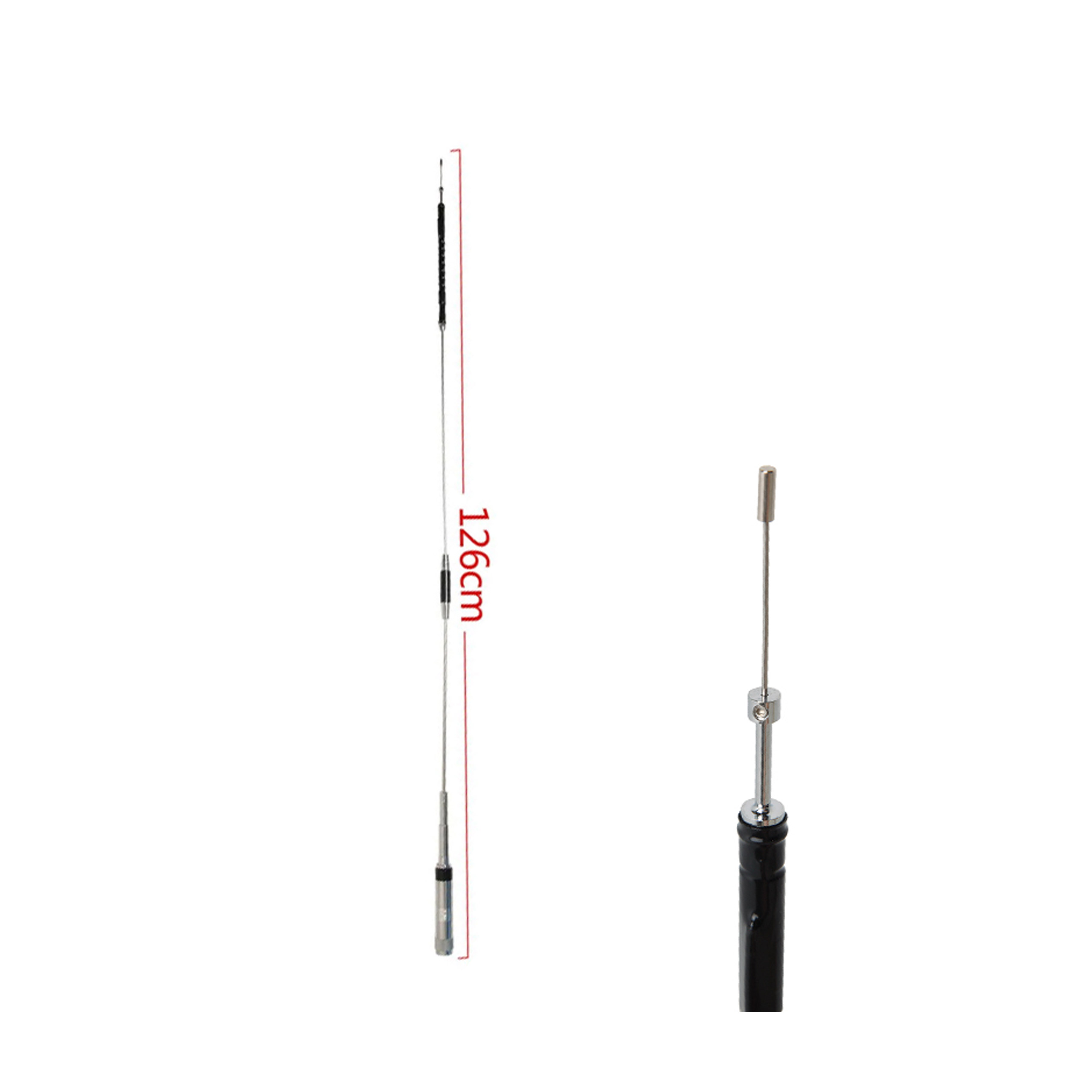

• Długość całkowita: 1.26 m
• Masa: 490 g

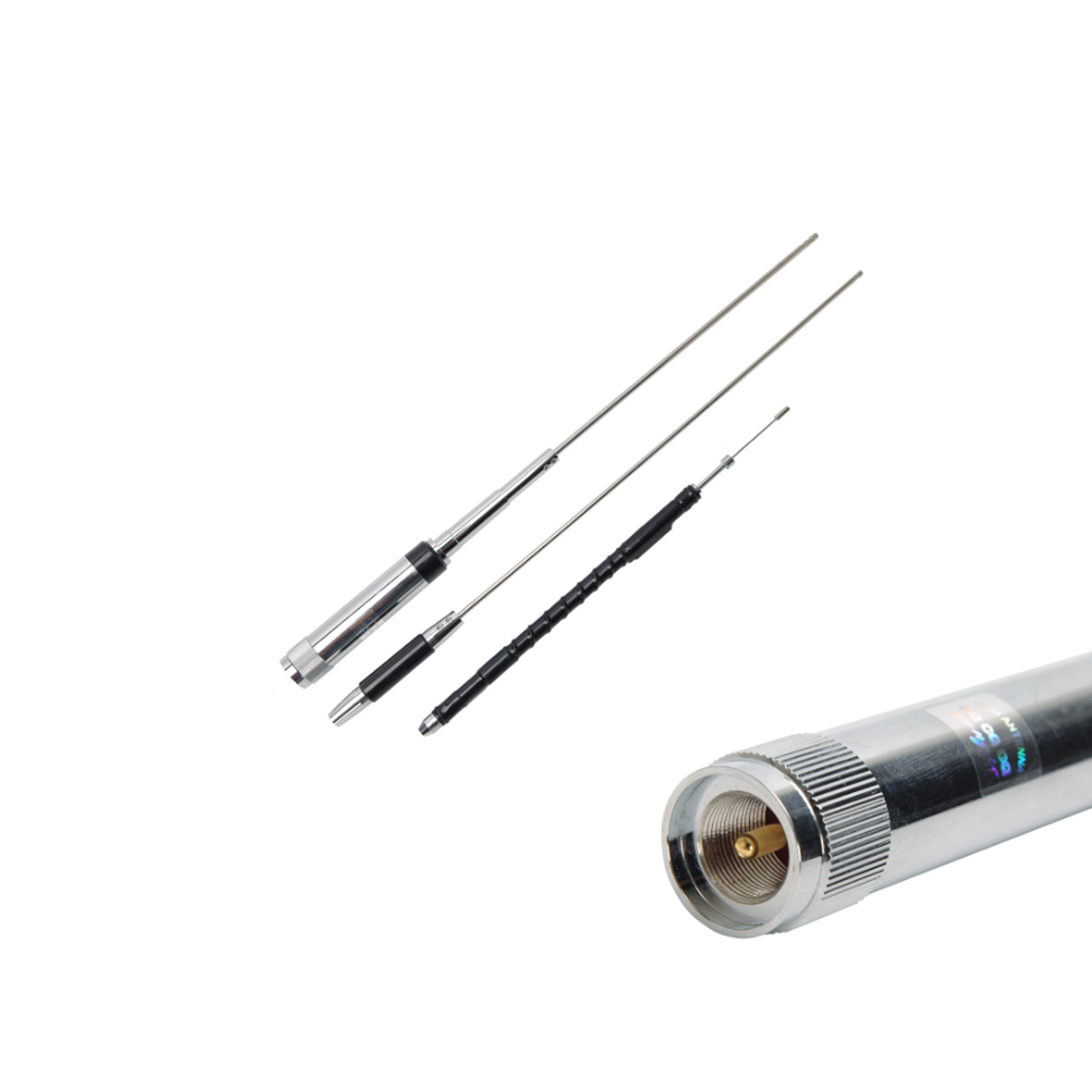

• Typ złącza: UHF męskie (PL-259 / wtyk M)
• Kraj produkcji: Japonia (Made in Japan)
