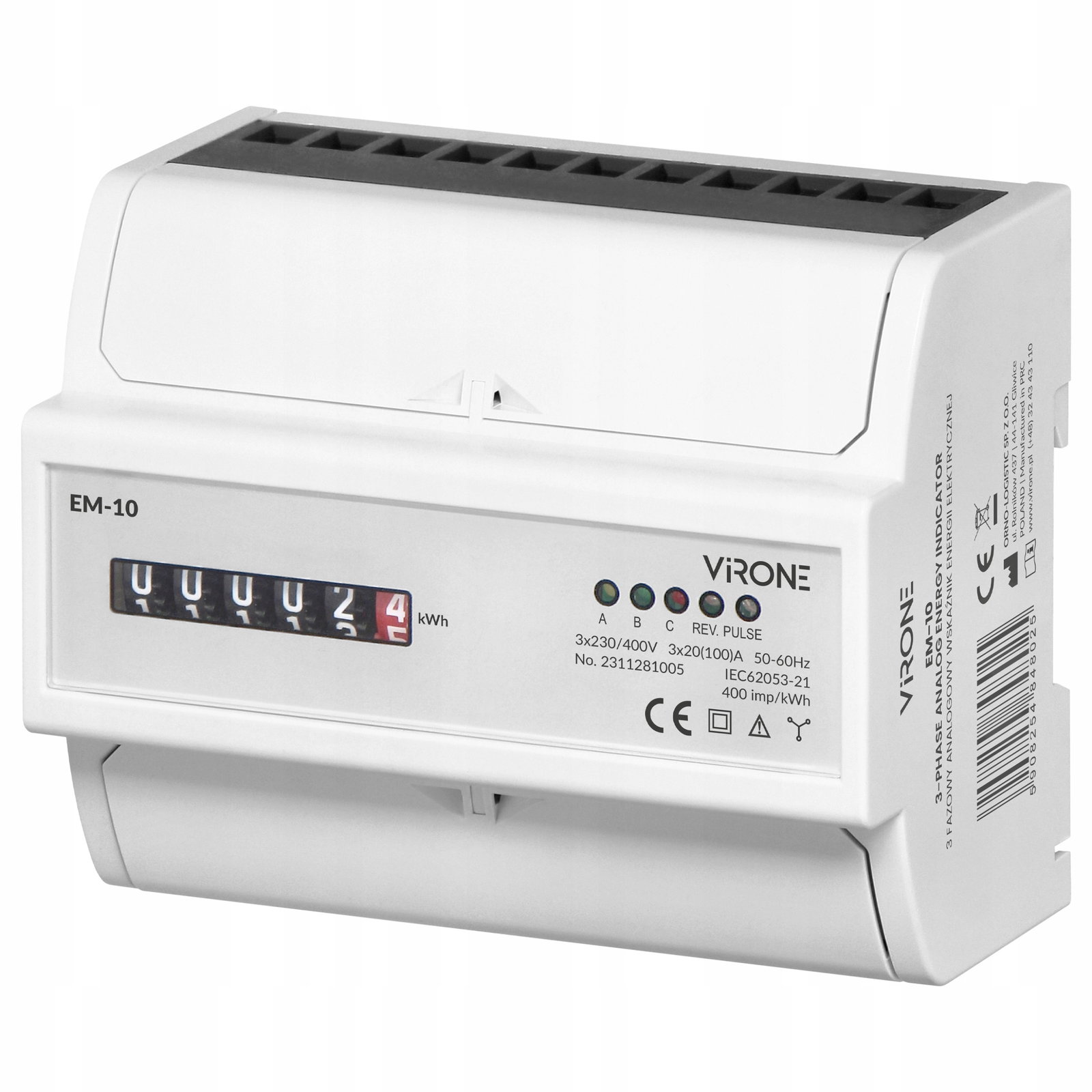

3-fazowy analogowy wskaźnik zużycia energii elektrycznej, 100A, 7 modułów, DIN TH-35mm Virone EM-10 Wskaźnik przystosowany do napięcia znamionowego 3x230/400V AC oraz prądu maksymalnego do 3x100A . Zużycie własne wynoszące 6W/30VA wpływa na energooszczędność instalacji. Pobór energii w fazie sygnalizowany jest miganiem diody LED . Liczba impulsów jest przeliczana na energię pobraną , a jej wartość wskazywana jest za pomocą wyświetlacza mechanicznego. Dodatkowo wskaźnik jest wyposażony w wyjście impulsowe typu S0. Solidna obudowa i stopień ochrony IP51 , gwarantują wysoką odporność na pył. Zgodność z między-narodowym standardem IEC 62052-11. Prąd rozruchowy – najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje. Prąd minimalny – najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą. Prąd bazowy – określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Prąd maksymalny – to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej Zestaw zawiera: 1 szt. 3-fazowy analogowy wskaźnik zużycia energii elektrycznej, 100A, 7 modułów, DIN TH-35 mm Przeznaczenie: 3-fazowy analogowy wskaźnik zużycia energii elektrycznej to precyzyjne urządzenie pomiarowe do monitorowania i rejestrowania zużycia mocy czynnej w obwodach trzyfazowych. Służy do dokonywania wskazań w jednostkach metrycznych (kWh) lecz nie służy do dokonywania pomiarów rozliczeniowych. Przystosowany do montażu na szynie DIN 35 mm. Budowa: A – dioda energii fazy A B – dioda energii fazy B C – dioda energii fazy C REV – wskaźnik kierunku energii PULSE – wskaźnik wyjścia impulsowego Dane Techniczne: Typ licznika: Elektromechaniczny Napięcie: 3x230/400V~ Prąd: 3x20(100)A Prąd bazowy (lb): 20A Prąd znamionowy (In): 100A Maksymalny prąd (Imax): 100 A Napięcie znamionowe (Un) N-L: 220 AC V Napięcie znamionowe (Un) L-L: 220 AC V Zakres częstotliwości: 50-60 Hz Pobór mocy: 2W/10VA W Klasa dokładności: B Liczba faz: Trójfazowe Model: Pomiar bezpośredni Rodzaj energii mierzonej: Moc czynna Odpowiednie do: Pobór Liczba taryf licznika: Jednotaryfowy Wyjście impulsowe: Elektryczny Rodzaj wyjścia impulsowego: S0 Liczba impulsów: 400 Rodzaj wskaźnika: Analogowy Sposób montażu: Adapter szyny DIN Szerokość wyrażona liczbą modułów: 7 Liczba pozycji licznika: 5+1 Stopień ochrony (IP): IP51 Wilgotność robocza: 95% Wilgotność przechowywania: 85% Temperatura pracy: -25 ~55 Temperatura przechowywania : -30~65 Międzynarodowy standard: IEC 62053-21 Wyświetlacz: 5+1 Wymiary: Szerokość: 123 mm Głębokość: 65 mm Wysokość: 100 mm Schemat podłączenia: 1/2 – wejście/wyjście fazy Ia 3/4 – wejście/wyjście fazy Ib 5/6 – wejście/wyjście fazy Ic 7 – przewód neutralny 17/18 – podłączenie wyjścia impulsowego Sposób instalacji: 1. Odłącz zasilanie rozdzielni. 2. Zamocuj wskaźnik na standardowej szynie DIN 35mm. 3. Wciśnij zacisk szyny DIN. 4. Podłącz obwód prądowy zgodnie ze schematem podłączenia (rys.1). 5. Po podłączeniu zamontuj maskownice przyłączy.
