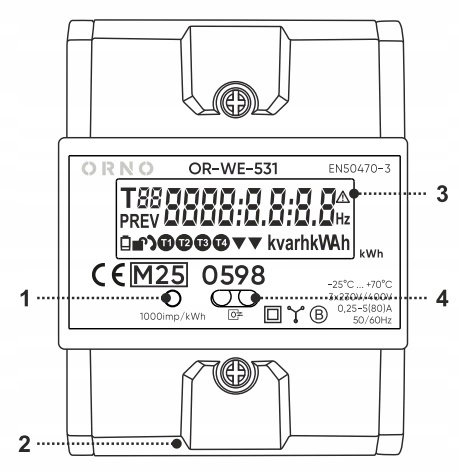

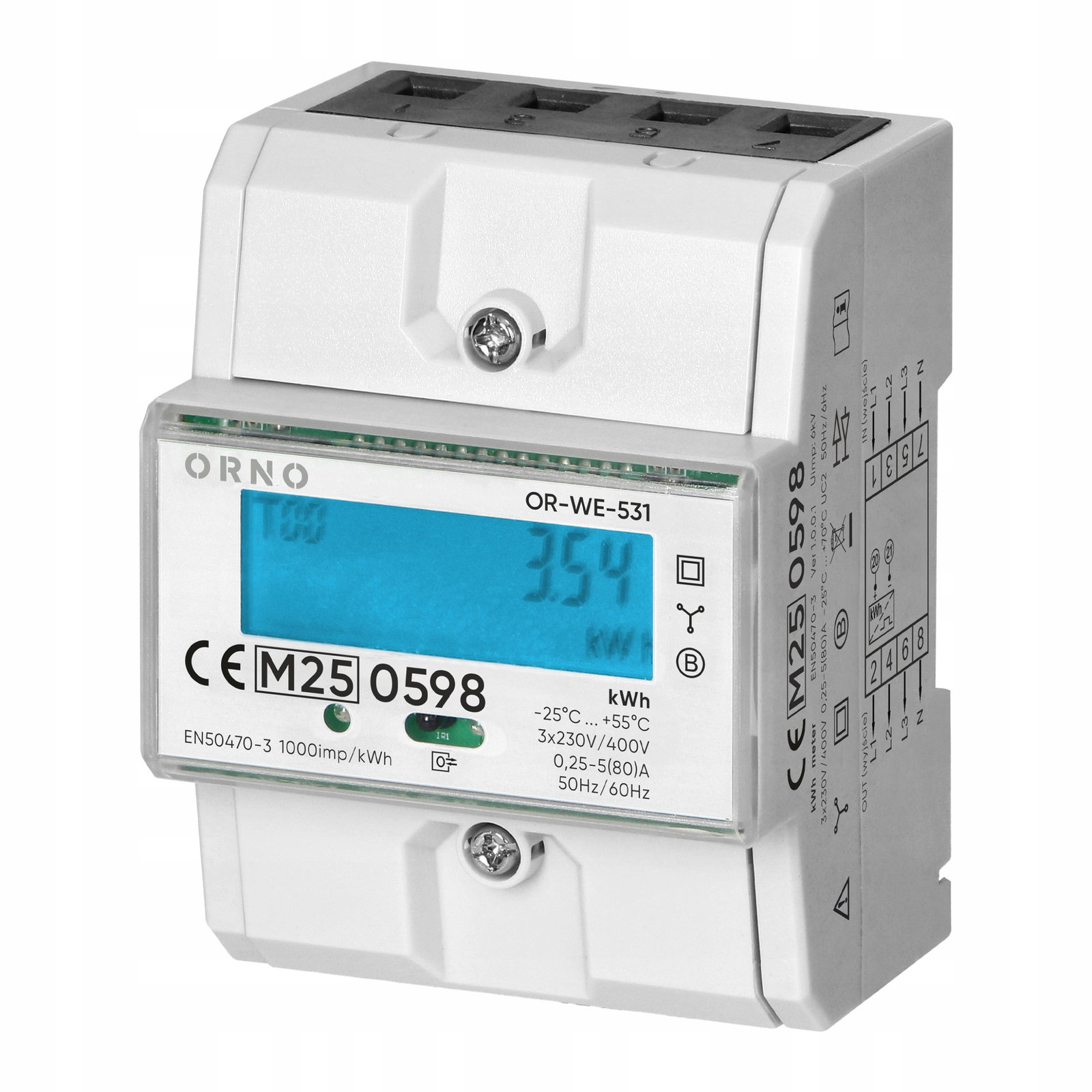

Licznik Energii Elektrycznej 3-fazowy 80A, MID, 3 moduły na szynę DIN Orno OR-WE-531 ✔️ 3-fazowy licznik energii elektrycznej o maksymalnym prądzie 80A to urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii elektrycznej w instalacjach trójfazowych. Licznik wykorzystać można do zastosowań komercyjnych, przemysłowych i domowych, gdzie wymagane są dokładne i wiarygodne odczyty. ✔️ Licznik pracuje w układach o napięciu znamionowym 3x230V lub 400V napięcia zmiennego i częstotliwości 50Hz, umożliwiając bezpośredni pomiar energii bez konieczności stosowania przekładników prądowych. Urządzenie rejestruje energię czynną, pobraną i oddaną. To pozwala na kompleksowe monitorowanie przepływu energii w obie strony. ✔️ Minimalny prąd pomiarowy 0,25A zapewnia wysoką czułość urządzenia nawet przy niskim obciążeniu, a prąd startowy 0,02A pozwala na rejestrację nawet drobnych poborów prądu. ✔️ Cyfrowy wyświetlacz LCD (6+2 cyfry) z podświetleniem umożliwia wygodne odczyty nawet przy słabym świetle. Urządzenie posiada także funkcję kasowania podlicznika energii czynnej, szczególnie przydatną w sytuacjach wymagających okresowego resetowania odczytów. ✔️ Przeznaczone do montażu na szynie DIN TH-35mm , zapewnia łatwość instalacji w standardowych rozdzielnicach. Maksymalny przekrój przewodów przyłączeniowych wynosi 35 mm². Zestaw zawiera: 1 szt. Licznik Energii Elektrycznej 3-fazowy 80A, MID, 3 moduły na szynę DIN ✔️ Licznik obsługuje protokół IR zgodny z EN 62056-21. ✔️ Możliwe jest ustawienie 27 różnych parametrów , które będą wyświetlane na ekranie LCD . Prosta aplikacja pozwala na pobieranie z licznika danych oraz programowanie go (m.in. ustawianie taryf). Szybkość transmisji danych (Baud rate): 300, 600, 1200, 2400, 4800, 9600, 19200 Bit/sek. Działa zgodnie z IEC 62056-21 (IEC1107). ✔️ Licznik został zaprojektowany zgodnie z normami: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015 . Zgodność z MID 2014/32/EU umożliwia stosowanie licznika w przestrzeniach komercyjnych, gdzie wymagane są urządzenia certyfikowane, stosowane do rozliczeń. Budowa: 1.Wskaźnik impulsu dla energii czynnej 2.Wyjście impulsowe SO 3.Wyświetlacz LCD 4.Komunikacja w podczerwieni Dane techniczne: Typ licznika: Elektroniczny Prąd bazowy (In): 5 A Maksymalny prąd (Imax): 80 A Prąd min. (Imin): 0.25A Prąd rozruchowy (Ist): 0.004 A Napięcie znamionowe (Un) N-L: 230 V Napięcie znamionowe (Un) L-L: 400 V Zakres częstotliwości: 50 Hz Częstotliwość impulsów: 1000 imp/kWh Pobór mocy: 0.55 W Liczba faz: Trójfazowy Model: Pomiar bezpośredni Klasa dokładności pomiaru: 1 Rodzaj energii mierzonej: Moc czynna i bierna Moc czynna: Tak Moc bierna: Tak Moc pobrana: Tak Moc oddana: Tak Odpowiednie do: Pobór/zwrot Możliwość kasowania podlicznika: Tak Podtrzymanie pamięcią: bateria Li-Ion Legalizowany: Tak Dopuszczenie: MID (Measuring Instruments Directive) Wyjście impulsowe: Optyczny Rodzaj wyjścia impulsowego: S0 Liczba impulsów: 1000 lmp/kWh Zakres napięcia wyjścia impulsowego: 12-27 V DC Zakres napięcia wyjścia impulsowego: 27 mA Wielotaryfowość: Nie Rodzaj wskaźnika: Cyfrowy Z podświetleniem: Tak Port IR: Tak Sposób montażu: Adapter szyny DIN Szerokość wyrażona liczbą modułów: 4,3 Maks. przekrój przewodów przyłączeniowych: 35 mm² Temperatura robocza: -25 - +55 °C Max. Wilgotność: 95% Rodzaj protokołu: IR Rodzaj interfejsu: EN 62056-21 Stopień ochrony (IP): IP51 Zgodność z : MID 2014/32/EU Zgodność z normą: EN 50470-3:2022 EN IEC 62053-21:2021 IEC 62052-11:2020 IEC 62052-31:2015 Wyświetlacz: LCD 6+2 = 123456,12 kWh Wyświetlacz - ilość cyfr: 6+2 Auxiliary wire terminals: 2.5 Nm Auxiliary wire terminals: 0.4 Nm Wymiary: Szerokość: 76 mm Głębokość: 65 mm Wysokość: 100 mm Schemat podłączenia: N - podłączenie przewodu neutralnego IN - wejście OUT - wyjście L1 - podłączenie fazy 1 L2 - podłączenie fazy 2 L3 - podłączenie fazy 3
