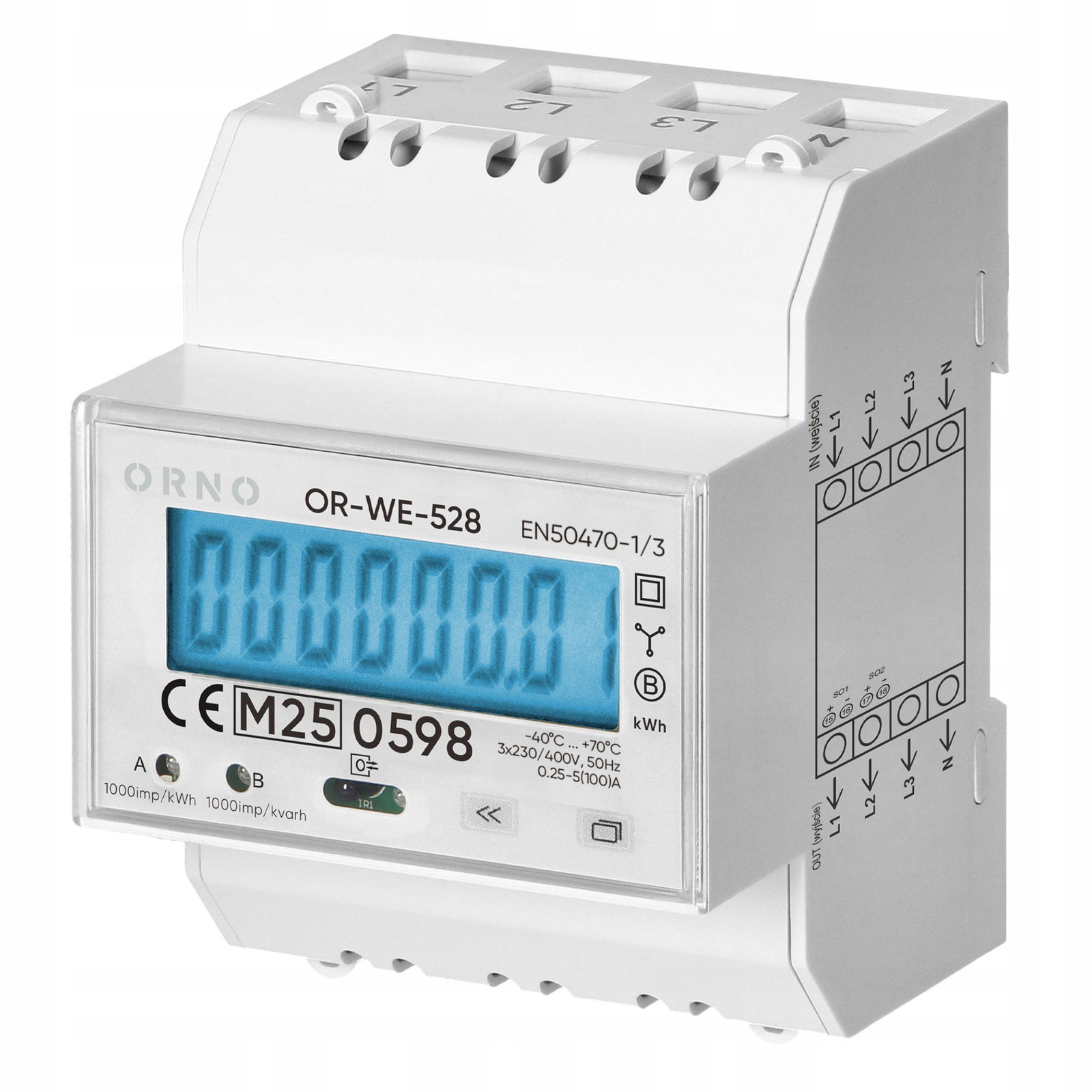

3-fazowy licznik energii elektrycznej, 100A, MID, 4 moduły, DIN TH-35mm Symbol: OR-WE-528 3-fazowy licznik energii elektrycznej o maksymalnym prądzie 100A to nowoczesne urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii elektrycznej w instalacjach trójfazowych. Licznik wykorzystać można do zastosowań komercyjnych, przemysłowych i domowych, gdzie wymagane są dokładne i wiarygodne odczyty. Licznik pracuje w układach o napięciu znamionowym 3x230/400V~ i częstotliwości 50/60Hz, umożliwiając bezpośredni pomiar energii bez konieczności stosowania przekładników prądowych. Urządzenie rejestruje energię czynną, bierną, pobraną i oddaną. To pozwala na kompleksowe monitorowanie przepływu energii w obie strony. Minimalny prąd pomiarowy 0,25A zapewnia wysoką czułość urządzenia nawet przy niskim obciążeniu. Cyfrowy wyświetlacz LCD (6+2 cyfry) z podświetleniem umożliwia wygodne odczyty nawet przy słabym świetle. Urządzenie posiada także funkcję kasowania podlicznika, szczególnie przydatną w sytuacjach wymagających okresowego resetowania odczytów. Przeznaczone do montażu na szynie DIN TH-35mm, zapewnia łatwość instalacji w standardowych rozdzielnicach. Obudowa o wymiarach 72x72x90 mm mieści się w standardzie 3 modułów DIN. Maksymalny przekrój przewodów przyłączeniowych wynosi 35 mm². Stopień ochrony IP51 pozwala na montaż w każdym środowisku - suchym i narażonym na działanie wody. Licznik został zaprojektowany zgodnie z normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020 oraz EN 50470-1:2006 i EN 50470-3:2007. Zgodność z MID 2014/32/EU umożliwia stosowanie licznika w przestrzeniach komercyjnych, gdzie wymagane są urządzenia certyfikowane. Informacje ogólne: Typ licznika: Elektroniczny Prąd bazowy (In) [A]: 10 Maksymalny prąd (Imax) [A]: 100 Prąd min. (Imin) [A]: 0.25 Prąd rozruchowy (Ist) [A]: 0.004 Napięcie znamionowe (Un) N-L [V]: 230 Napięcie znamionowe (Un) L-L [V]: 400 Zakres częstotliwości [Hz]: 50 Częstotliwość impulsów [imp/kWh]: 1000 Pobór mocy [W]: <12VA <1W Liczba faz: Trójfazowy Model: Pomiar bezpośredni Klasa dokładności pomiaru: 1 Rodzaj energii mierzonej: Moc czynna i bierna Moc czynna: Tak Moc bierna: Tak Moc pobrana: Tak Moc oddana: Tak Odpowiednie do: Pobór/zwrot Możliwość kasowania podlicznika: Tak Podtrzymanie pamięcią: EEPROM Legalizowany: Tak Dopuszczenie: MID (Measuring Instruments Directive) Wyjście impulsowe: Optyczny Rodzaj wyjścia impulsowego: S0 Liczba impulsów [lmp/kWh]: 1000 Zakres napięcia wyjścia impulsowego [V DC]: 12-27 Zakres napięcia wyjścia impulsowego [mA]: ≤27 Wielotaryfowość: Nie Rodzaj wskaźnika: Cyfrowy Z podświetleniem: Tak Port IR: Tak Sposób montażu: Adapter szyny DIN Szerokość wyrażona liczbą modułów: 4,3 Maks. przekrój przewodów przyłączeniowych [mm²]: 35 Szerokość [mm]: 72 Głębokość [mm]: 72 Wysokość [mm]: 90 Temperatura robocza [°C]: -40 - +70 Max. Wilgotność: ≤95% Rodzaj protokołu: IR Rodzaj interfejsu: EN 62056-21 Stopień ochrony (IP): IP51 Zgodność z : MID 2014/32/EU Zgodność z normą: IEC 62052-11:2020 IEC 62053-21:2020 IEC 62053-23:2020 EN 50470-1:2006 EN 50470-3:2006 Wyświetlacz [kWh]: LCD 6+2 = 123456,12 Wyświetlacz - ilość cyfr: 6+2 Auxiliary wire terminals [Nm]: 2.5 Auxiliary wire terminals [Nm]: 0.4
