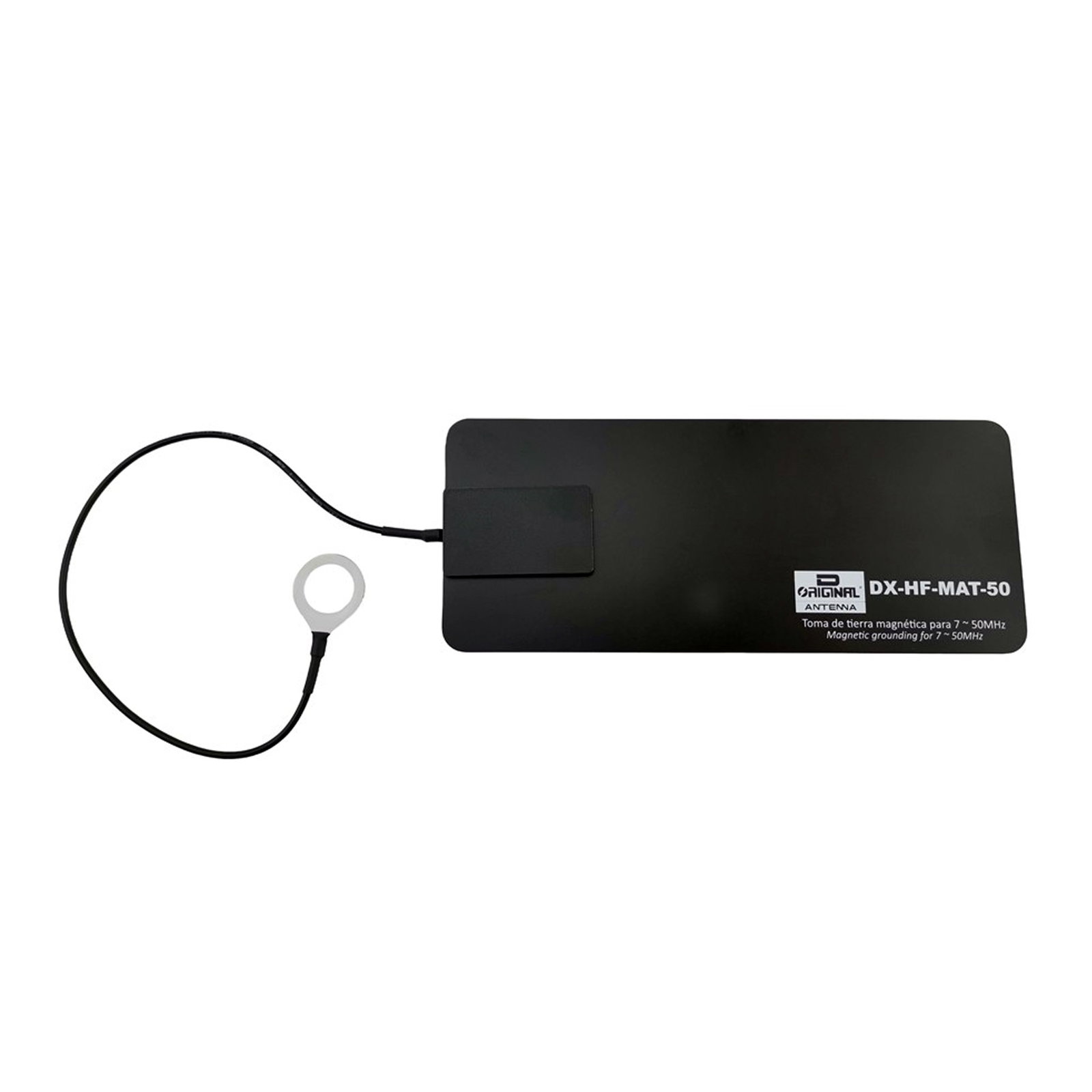

Magnetyczna mata uziemiająca DX-HF-MAT-50 do anten KF

Opis produktu

Opis produktu

1. W przeszłości antena pasma HF musiała być używana w celu zapewnienia uziemienia do nadwozia, ale dzięki temu produktowi można ją po prostu podłączyć do górnej lub dolnej części nadwozia, zapobiegając gromadzeniu się ładunków elektrostatycznych między panelem nadwozia a metalową powierzchnią nadwozia. To doskonałe akcesorium, które umożliwia uziemienie anteny i nadwozia poprzez łącznik pojemnościowy. Można go również wykorzystać, aby zrekompensować brak powierzchni montażowej.
2. Wystarczy przymocować ten produkt do samochodu, aby uziemić nadwozie w paśmie częstotliwości 7-30 MHz (ustawiając przewód połączeniowy na 20 cm lub mniej, można korzystać z pasma 50 MHz). Dodatkowo, używając 2 zestawów tego produktu, można uzyskać efekt uziemienia poniżej pasma 3,5 MHz i bez problemu go używać (w przypadku korzystania z pasma 3,5 MHz, nie można korzystać z pasma 50 MHz).
3. Ponieważ jest to mata magnetyczna, jest bardzo łatwa w montażu i demontażu.
4. Produkt doskonale nadaje się do relingów dachowych, uchwytów dachowych, podstaw magnetycznych itp., które nie były dotychczas uziemione.
5. Rozmiar produktu jest bardzo kompaktowy, 80 x 195 mm. Nawet przy prędkości 100 km/h nie trzeba się martwić o zerwanie.

Montaż maty uziemiającej DX-HF-MAT-50 do anten KF

1. Wstępnie oczyść metalową powierzchnię karoserii, która ma zostać wchłonięta przez produkt, aby usunąć kurz i brud. Upewnij się również, że do powierzchni produktu nie przylegają żadne ciała obce (takie jak kurz lub drobne kawałki metalu). W miarę możliwości wybieraj płaską powierzchnię. Jeśli jednak jest ona lekko wygięta, można ją również podłączyć.- Upewnij się, że podstawa ściśle przylega do karoserii.
2. Z aktualnie używanej podstawy odkręć nakrętkę (MI 6), która zabezpiecza złącze zestawu przewodów.

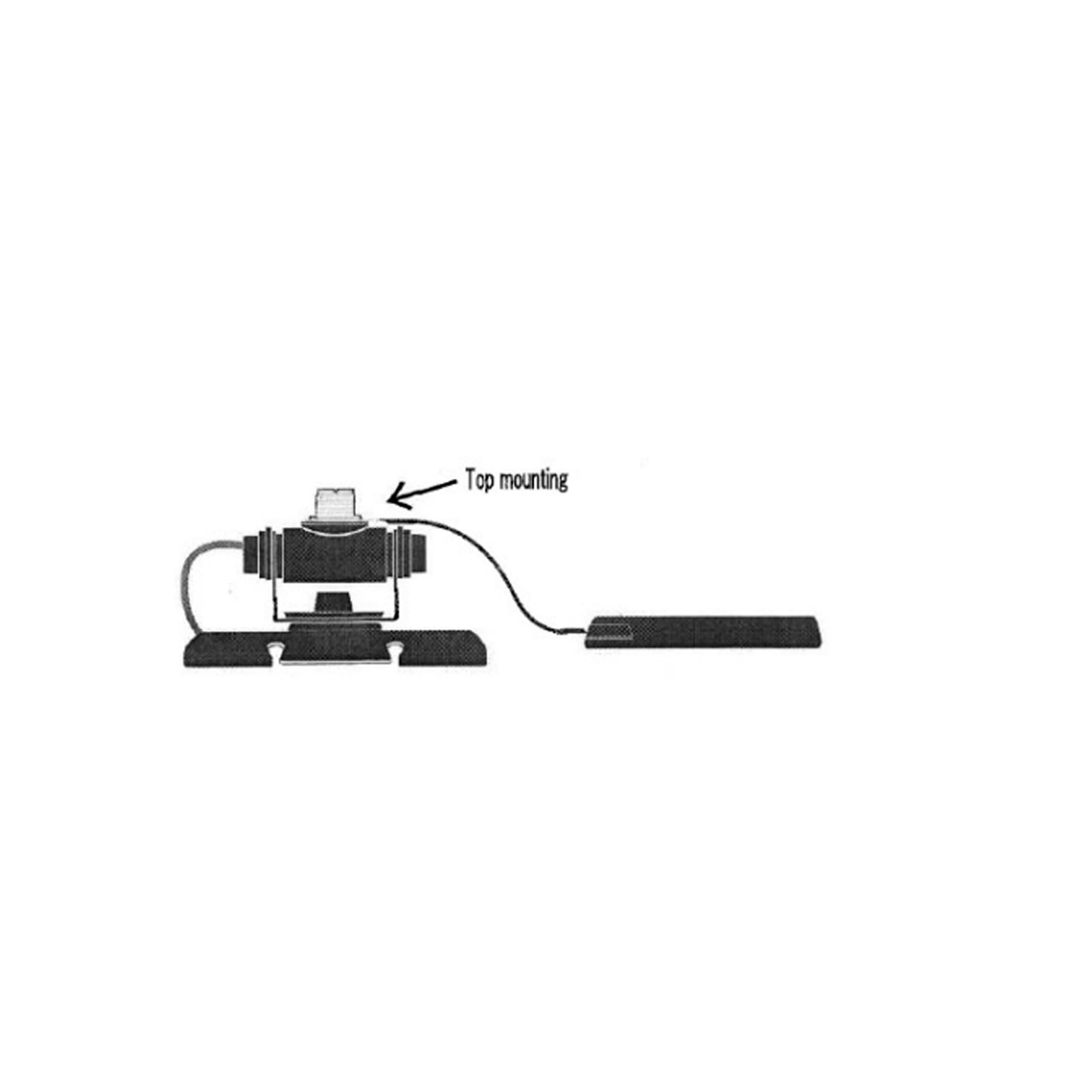

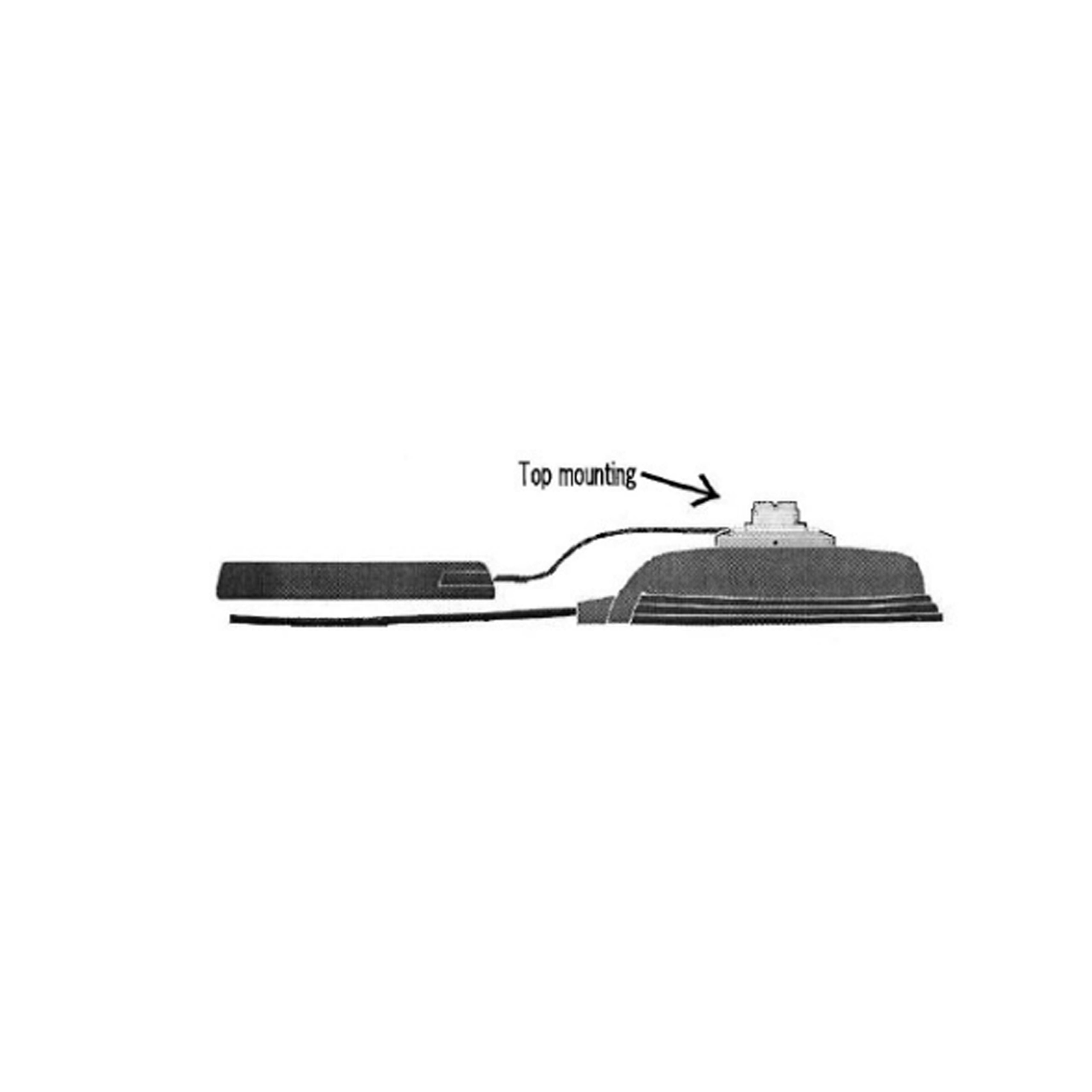

3. Włóż końcówkę przewodu połączeniowego produktu do złącza i dokręć wcześniej zdemontowaną nakrętkę (MI 6), aby je zamocować. Proszę zapoznać się z poniższymi przykładami instalacji.- W przypadku użycia w paśmie częstotliwości 50 MHz, należy skrócić przewód połączeniowy do 20 cm lub mniej (można połączyć całą długość płyty głównej) i połączyć ze sobą zaciski poprzez lutowanie.

Sprawdzenie montażu maty uziemiającejPo zakończeniu instalacji produktu należy nadawać (małą moc) na używanej częstotliwości i zmierzyć współczynnik SWR. Jeśli współczynnik SWR jest niski, należy podłączyć cienką płytę obudowy i przewody połączeniowe.- Należy pamiętać, że łączenie przewodów koncentrycznych i przewodów połączeniowych może pogorszyć współczynnik SWR.Specyfikacja

• Zakres częstotliwości użytkowej: 7 ~ 50 MHz
• Używając 2 zestawów tego produktu, można osiągnąć pasmo częstotliwości 3,5 MHz
• Dopuszczalna moc: 500 W (SSB), 200 W (FM / CW)
• Odporność na temperaturę: -20°C - 90°C
• Ograniczenia użytkowania: poniżej 110 km/h (bezwietrznie)
• Wymiary: 80 x 195 mm
• Długość przewodu: około 20 cm
• Waga: około 55 gramów (łącznie z przewodami i zaciskami)
• Materiał: magnes z żywicy samoprzylepnej (z folią aluminiową)
• Akcesoria: zacisk Ø16, termokurczliwa koszulka
• RoHS: Zgodność z RoHS

Środki ostrożności podczas użytkowania

1. Pomimo powłoki antyadhezyjnej tego produktu, w zależności od sytuacji, może on uszkodzić powierzchnię lakieru, na przykład przykleić się do łuszczącej się powierzchni lakieru z powodu korozji i pozostawić ślady.
2. Jeśli powierzchnia adsorpcyjna jest zabrudzona lub mokra, siła adsorpcji produktu zmniejszy się i może spowodować łuszczenie.
3. Nie montować podstawy na przykład na łączeniach drzwi. Siła adsorpcji zmniejszy się.
4. Podczas zdejmowania produktu należy trzymać za cienką część i nie ciągnąć za przewód.
5. Mata jest mocowana do metalowej powierzchni karoserii za pomocą magnesu, dlatego nie można go przymocować do materiału takiego jak szkło, stal czy aluminium - nie występuje efekt uziemienia.
6. W przypadku długotrwałego użytkowania produktu należy regularnie sprawdzać i mocować produkt.
