Miernik Combo Digitsat PCM-1220 / AMIKO TSC-1270 (S2+T2/C)

Opis produktu:

Miernik Combo Digitsat PCM-1220

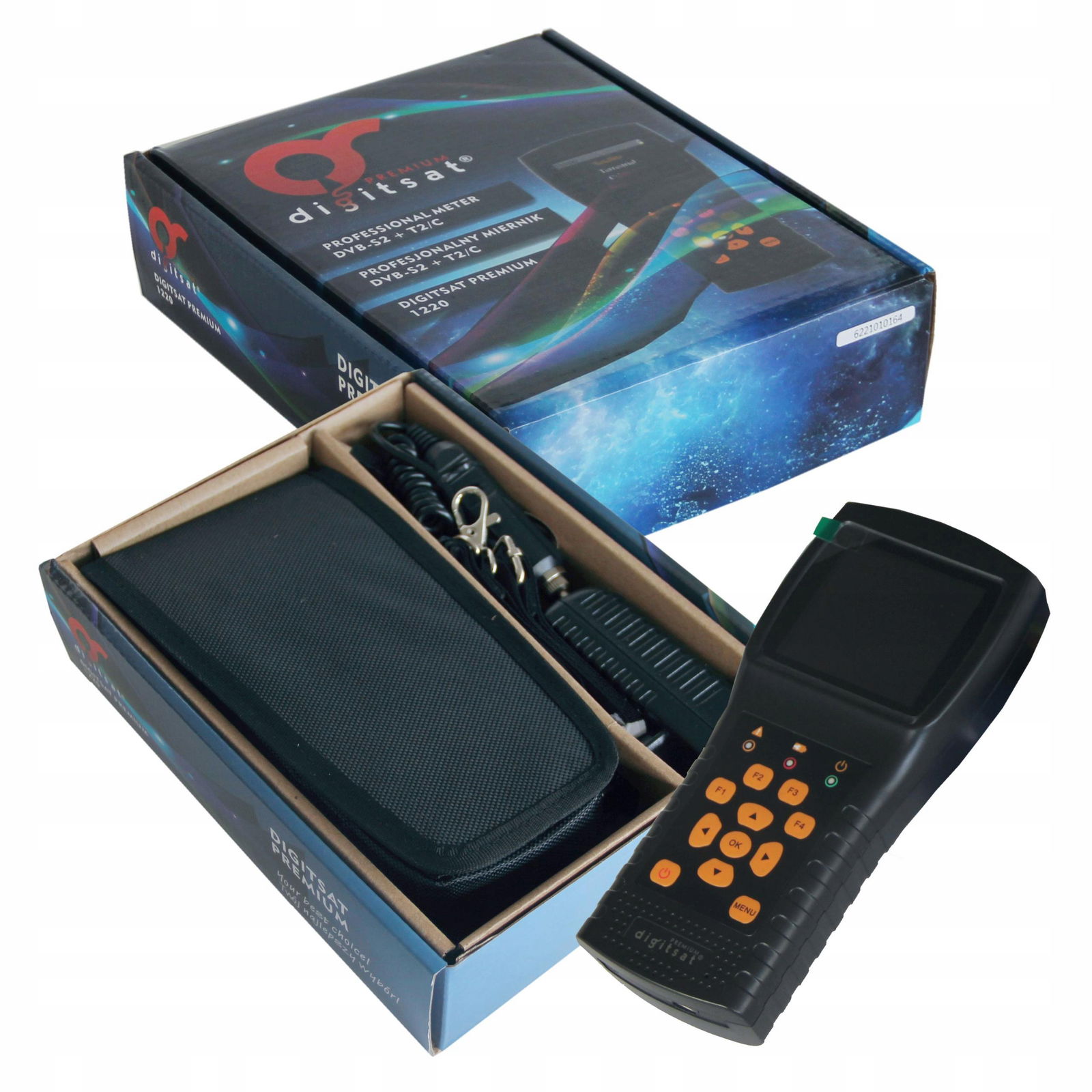

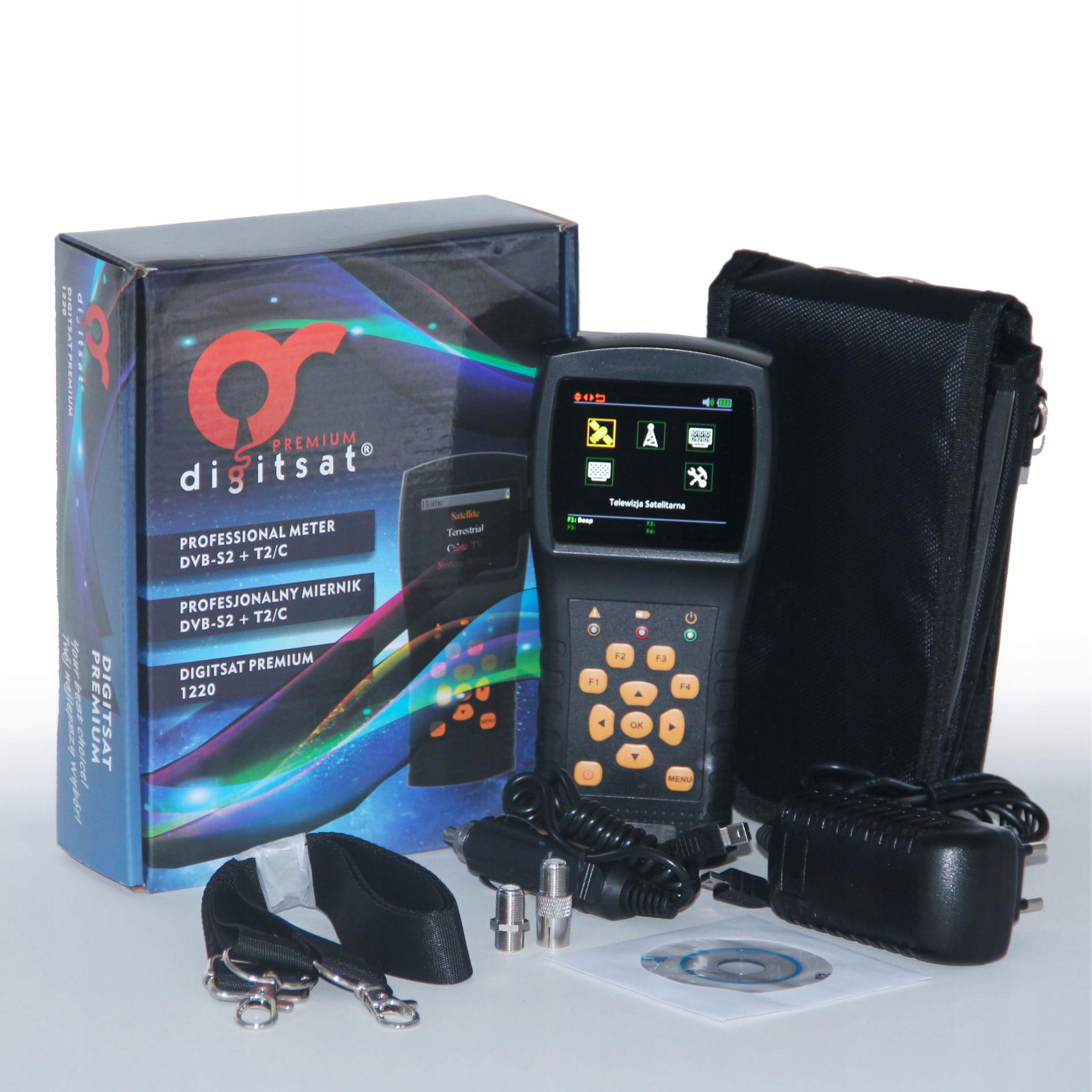

W zestawie:

• Miernik Combo Digitsat PCM-1220
• Zasilacz sieciowy
• Ładowarka samochodowa
• Instrukcja obsługi w j. polskim
• Etui + pasek

• 2,3 " (6 cm ) kolorowy wyświetlacz TFT LCD
• Pomiar DVB- S / -S2 / -T / -T2 / -C
• DiSEqC 1.0 / 1.1 / 1.2 / USALS
• Unicable ready
• DVB-S Zakres częstotliwości : 950 - 2150 MHz
• DVB-S Napięcie LNB : 13/18 V , max . 500 mA
• Poziom wejścia DVB-S : min . 35 dBμV
• Poziom wyjściowy DVB-S : max . 90 dBμV
• Zakres DVB-T / -C Częstotliwość: 44 MHz ~ 870 MHz
• Rezystancja wejściowa : 75 Ω
• Obliczanie obrotu i pochylenia kąta anteny
• Wyświetlanie dBμV / CNR / BER siłę / sygnału i jakość
• RF Zakres poziom wejściowy : 30 dBμV ~ 100 dBμV
• Poziom wejścia RF Dokładność : +/- 2dB
• SNR : 20 ~ 40 dB dB +/- 2 dB
• BER : 1.0 E -3 ~ 1.0 E -9
• Rezystancja wejściowa : 75 Ω
• Analiza widma i Konstelacji
• Wbudowane głośniki
• Akumulator Li-Ion ( 7,4 V / 1400 mA / h ) do 3 godzin - operacyjny / 3 godz - czas ładowania
• Mini USB ( Aktualizacja listy kanałów telewizji satelitarnej / Aktualizacje oprogramowania sprzętowego )
• Menu w językach : polskim
• Zaprogramowana Lista kanałów

Przeznaczenie

Miernik służy do pomiaru sygnału naziemnego i satelitarnego i kablowego- DVB-S/S2, DVB-T/T2, DVB-C. Miernik posiada wbudowany kolorowy wyświetlacz o przekątnej 2,7 cala (6,85 cm), który ułatwia pracę przy słabym oświetleniu. Dzięki przejrzystej strukturze menu wykonywanie pomiarów jest bardzo proste. Wbudowany akumulator zasilający zapewnia czas ciągłej pracy do 3 godzin. W zestawie znajduje się pokrowiec chroniący urządzenie przed warunkami atmosferycznymi.

Opis

Najważniejsze pomiary - Satellita, Transponder, C/N, BER and dBµV mogą być wyświetlane w trybie "pomiarów na żywo". Urządzenie oferuje zintegrowany pomiar widma i konstelacji. Pozwala to na szybką analizę błędów i optymalną regulację systemu satelitarnego. Analiza sumacyjna daje dokładną ocenę danych pomiarowych.

Miernik obsługuje zarówno konwertery Unicable, jak i Unicable II.

Wejścia:

• Micro USB ( Aktualizacja listy kanałów telewizji satelitarnej i / Aktualizacje oprogramowania sprzętowego )
• wejście LNB
• wejście ANT
• Zasilanie DC ( AC 100 - 240 V / DC 12 V @ 1 A)

Przy pomiarach sygnału telewizji naziemnej możliwe jest wyświetlenie na jednym ekranie parametrów sygnału (siła i jakość) dla czterech kanałów (częstotliwości). Podobnie wygląda to przy pomiarach sygnału satelitarnego, wówczas mamy możliwość wyświetlenia na jednym ekranie parametrów sygnału dla czterech transponderów, szczególnie przydatne przy instalacjach, w których występuje multiswitch i konieczność pomiaru sygnału z konwertera Quattro.

Miernik umożliwia podanie zasilania dla przedwzmacniaczy w antenach DVB-T 5V, 12V, 18V lub 24V!

W trybie ustawień sygnału satelitarnego posiada funkcję "identyfikacji satelity", czyli po podłączeniu sygnału z anteny satelitarnej miernik automatycznie określi satelitę, z którego pochodzi sygnał.

Menu i instrukcja w języku polskim!

Specyfikacja techniczna

DVB-T

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 VBER: 1E-7 – 1E-3
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
• Pasmo: 6 MHz, 7 MHz, 8MHz
• Konstelacja: QAM, 16QAM, 64QAM

DVB-T2

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
• Pasmo: 6 MHz, 7 MHz, 8MHz
• Konstelacja: QAM, 16QAM, 64QAM, 256QAM

DVB-S

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 CBER: 1E-7 – 1E-3
• Zakres częstotliwości: 950-2150MHz
• Poziom wyjściowy: 35-100 dBmV, +/- 3dB MER 0-20dB, +/- 0.5 dB
• Konstelacja: QPSK

DVB-S2

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
• Zakres częstotliwości: 950-2150MHz
• Poziom wyjściowy: 35-100 dBmV, +/- 2dB MER 0-20dB, +/- 0.5 dB
• Konstelacja: QPSK, 8PSK, 16APSK, 32APSK

DVB-C

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 CBER: 1E-6 – 1E-2
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 35-100 dBmV, +/- 3dB MER 20-40dB, +/- 0.5 dB
• Konstelacja: 16QAM, 32QAM, 64QAM, 128QAM, 256 QAM

DVB-C2

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
• Konstelacja: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
