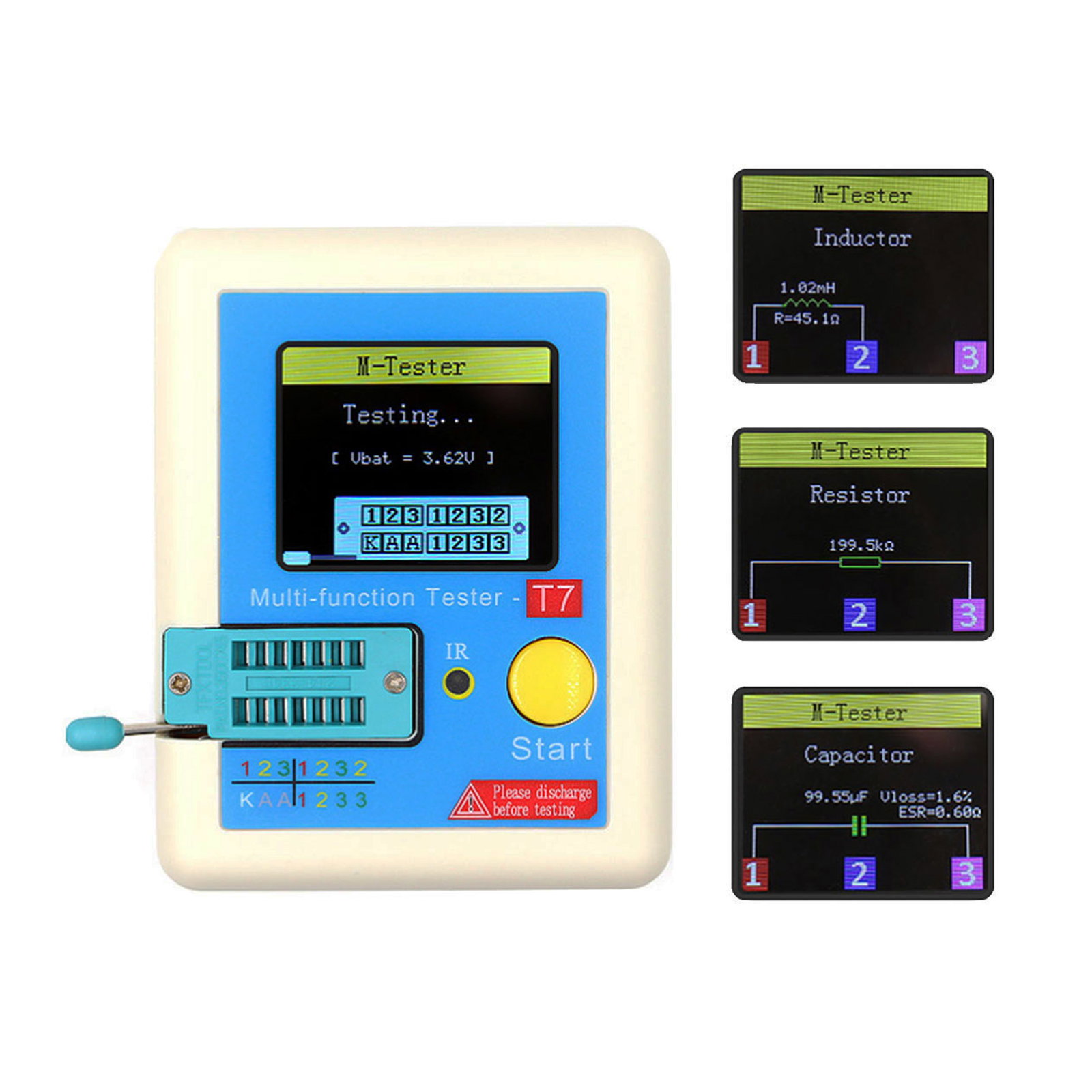

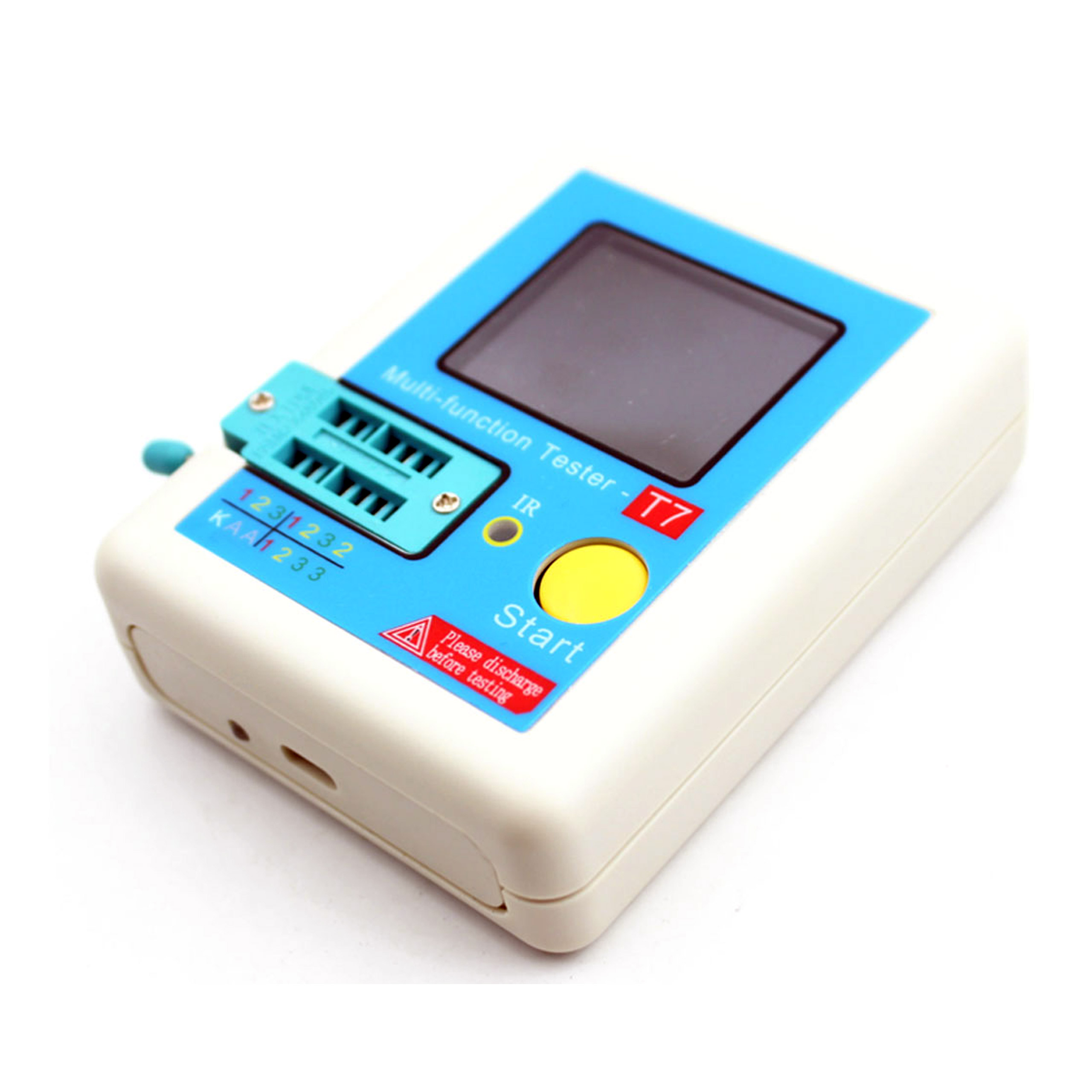

Miernik / tester podzespołów LCR-T7

Opis produktu

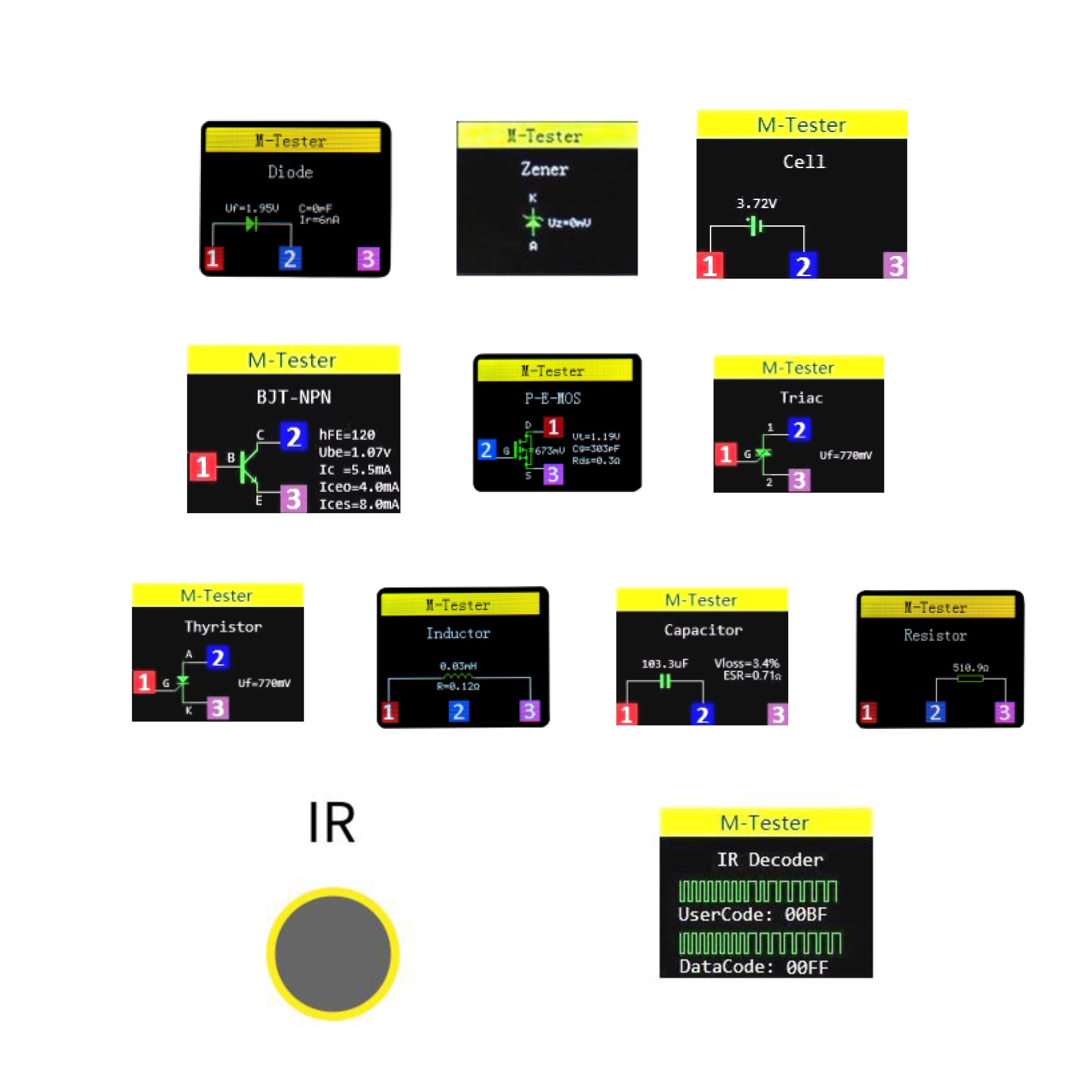

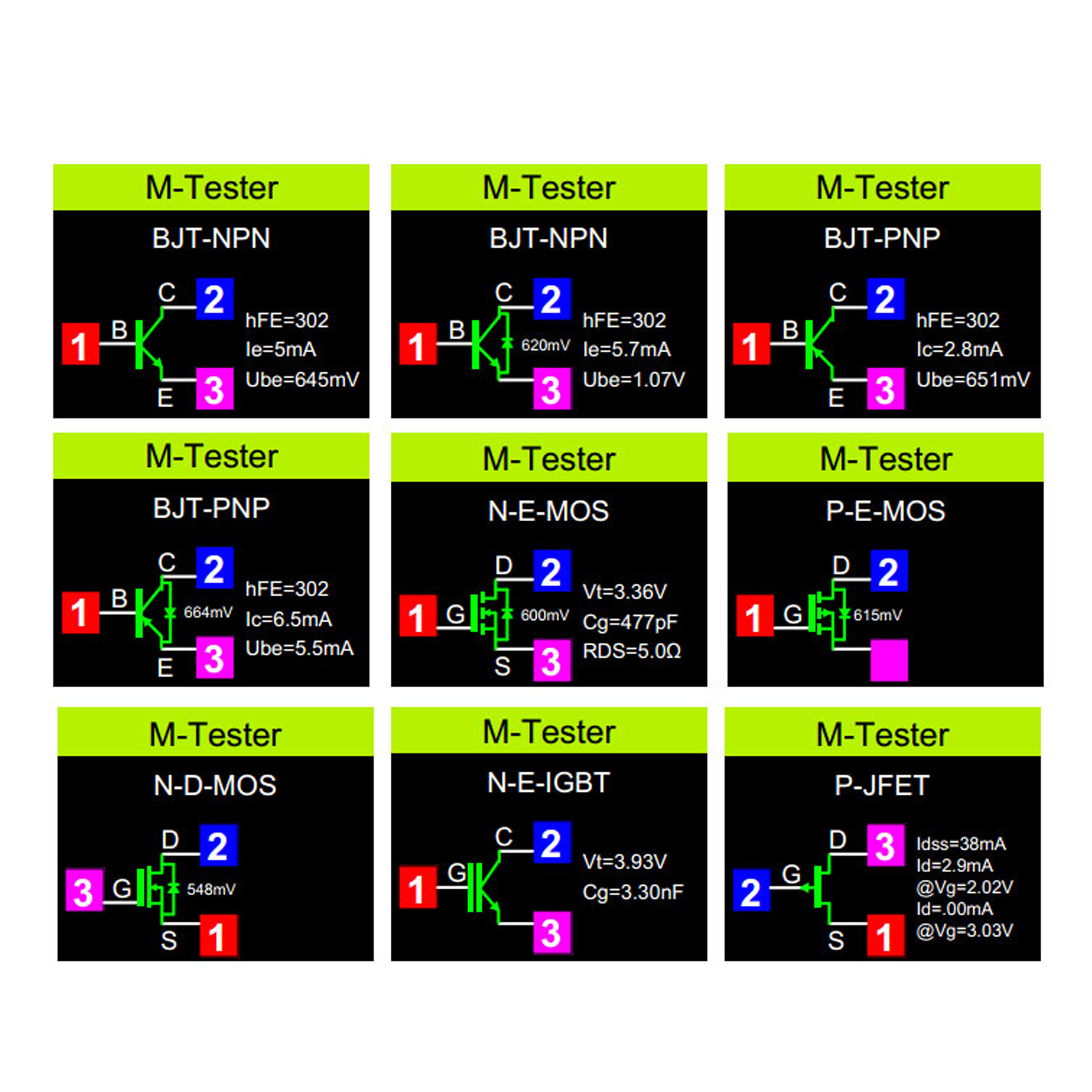

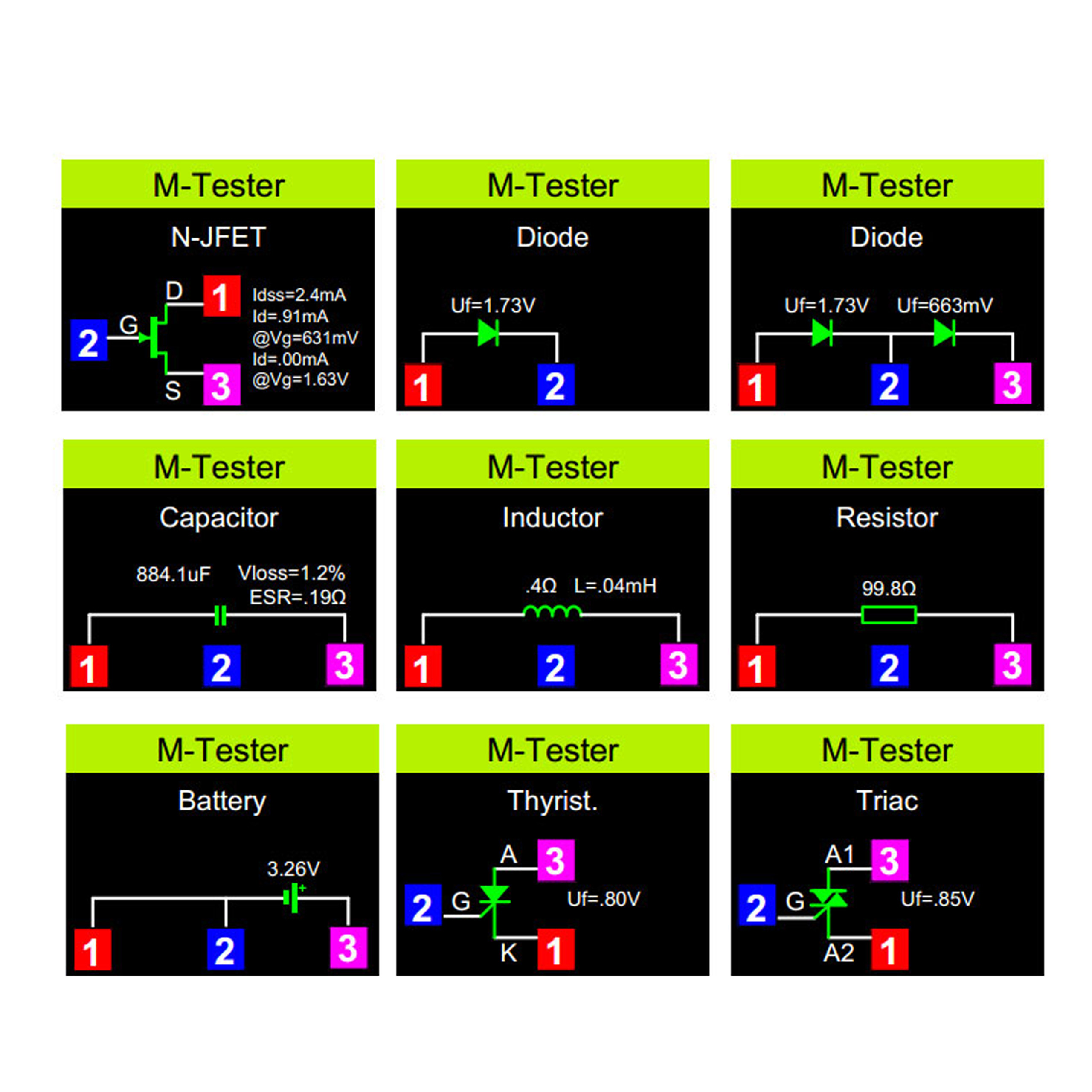

Tester podzespołów elektronicznych LCR pozwala na testowanie różnych elementów elektronicznych. Urządzenie umożliwia wykonanie testu: diod, cewek, rezystorów, kondensatorów, triaków. Dodatkowo wykrywa tranzystory NPN i PNP, N-kanałowe i P-kanałowe MOSFET, JFET oraz mierzy ich podstawowe parametry. Dzięki zastosowaniu wyświetlacza LCD TFT o rozdzielczości 160x128, użytkownik otrzymuje informacje o mierzonym elemencie w sposób graficzny. Ekran jest podświetlany i bardzo czytelny. Tester T7 posiada również: wbudowaną baterię, którą można ładować za pomocą ładowarki, powerbanka czy też gniazda USB w komputerze. Wbudowany tester - dekoder IR (dla pilotów na podczerwień). Obsługa miernika sprowadza się do umieszczenia elementu w podstawce testowej ZIF i naciśnięciu przycisku. Można również wykorzystać przewody dołączone do zestawu. W przypadku, gdy element jest uszkodzony na mierniku wyświetlony zostanie odpowiedni komunikat.

• model: LCR-T7
• producent: Fnirsi
• podstawka ZIF14
• wyświetlacz LCD TFT 160x128 kolorowy
• testowanie za pomocą jednego przycisku
• możliwość testowania: rezystorów, kondensatorów, cewek, triaków, tranzystorów NPN, PNP, N-kanałowe i P-kanałowe
• możliwość testowania diod Zenera
• tester pilotów IR
• złącze micro USB do ładowania
• wskaźnik naładowania - dioda LED
• test diody Zenera
• automatyczna kalibracja
• automatyczne wyłączenie
• napisy w języku angielskim
• wbudowany akumulator Li-Ion
• testowanie diod LED ( nie dotyczy diod o dużej mocy)
• pomiar rezystorów do 50MΩ
• pomiar kondensatorów do 100mF
• pomiar ESR dla kondensatorów powyżej 2uF

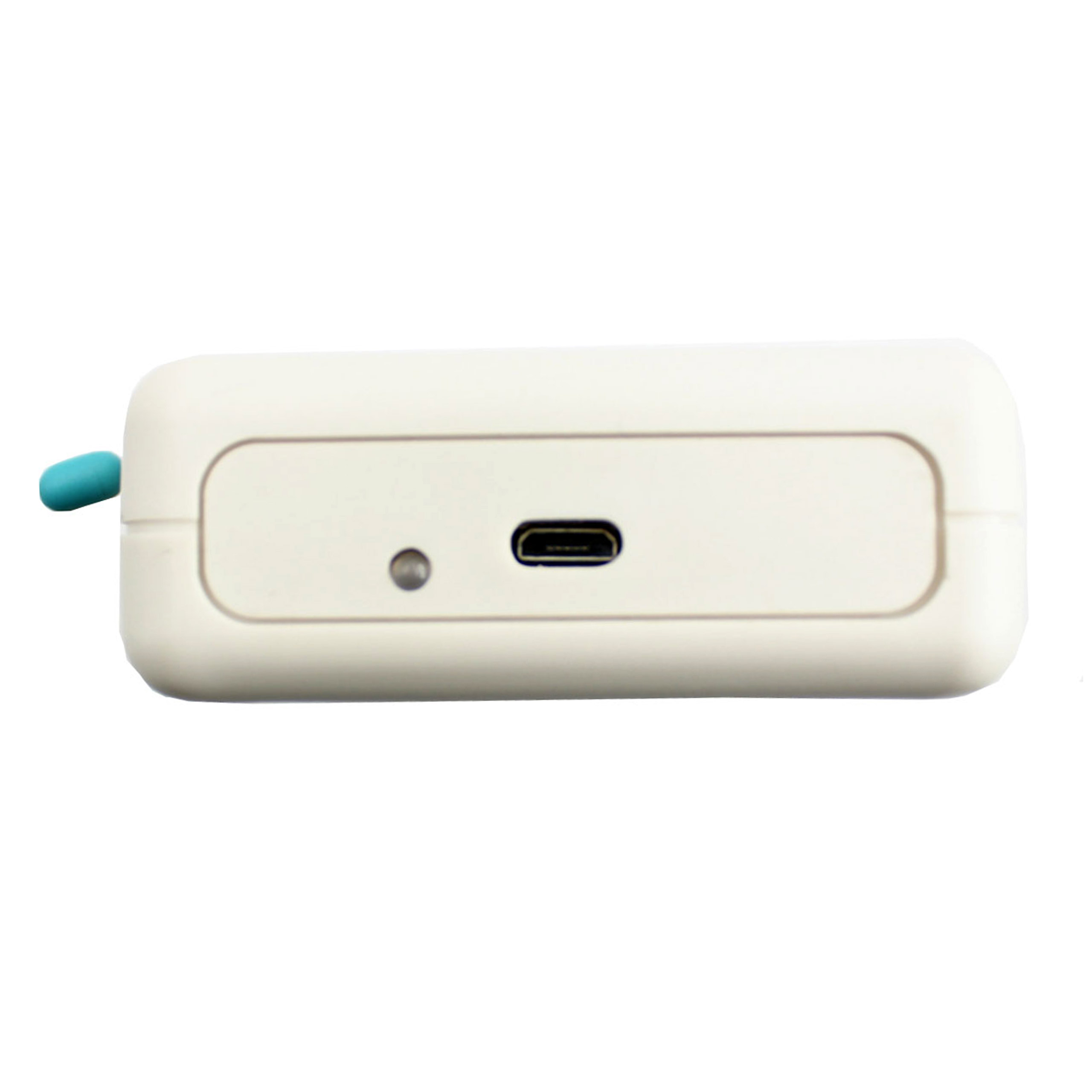

• złącze micro USB-B do ładowania testera

Instrukcja pomiarów z pomocą testera LCR-T7:

1. Umieść element w podstawce ZIF w zależności od testowanego elementu w podstawce.K- katoda A-Anoda (diody LED)!Zenera podłączamy z odwrotną polaryzacją!z przypisanymi cyframi 1,2,3 (pozostałe elementy).
2. Zamknij podstawkę za pomocą dźwigni. Upewnij się że wszystkie nóżki zostały umieszczone prawidłowo i styk ze złączem jest odpowiedni.
3. Krótko naciśnij przycisk TEST. Na ekranie pojawi się informacja o trwającym teście. Następnie zostanie wyświetlona informacja o parametrach i typie elementu.

UWAGA! Podczas testowania kondensatorów należy je najpierw rozładować! Dotyczy to również nowych kondensatorów. W przypadku braku rozładowania może dojść do nieodwracalnego uszkodzenia urządzenia.

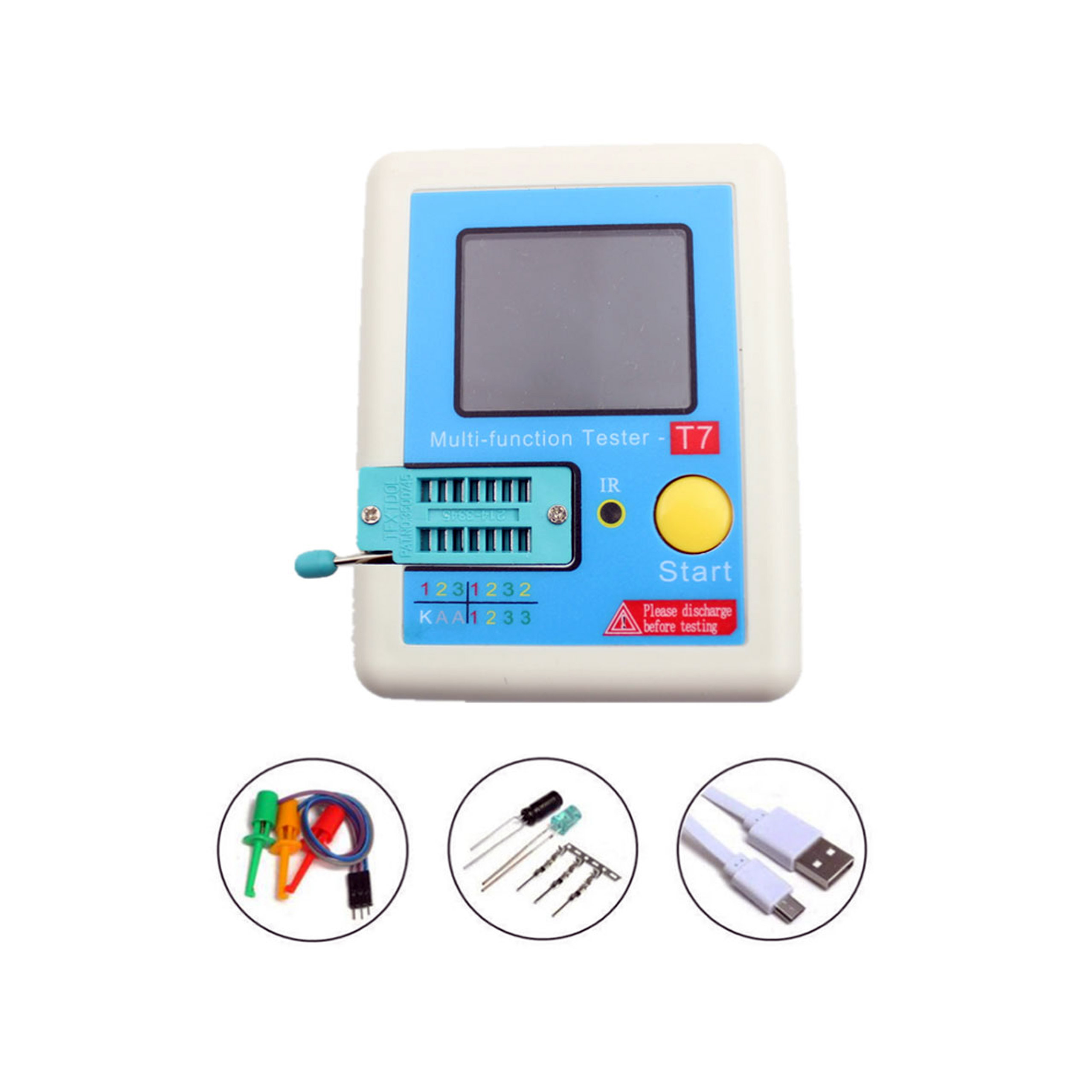

Zestaw zawiera:

• tester elementów elektronicznych LCR-T7
• przewody pomiarowe
• zworka do wykonywania kalibracji
• przewód USB do ładowania
