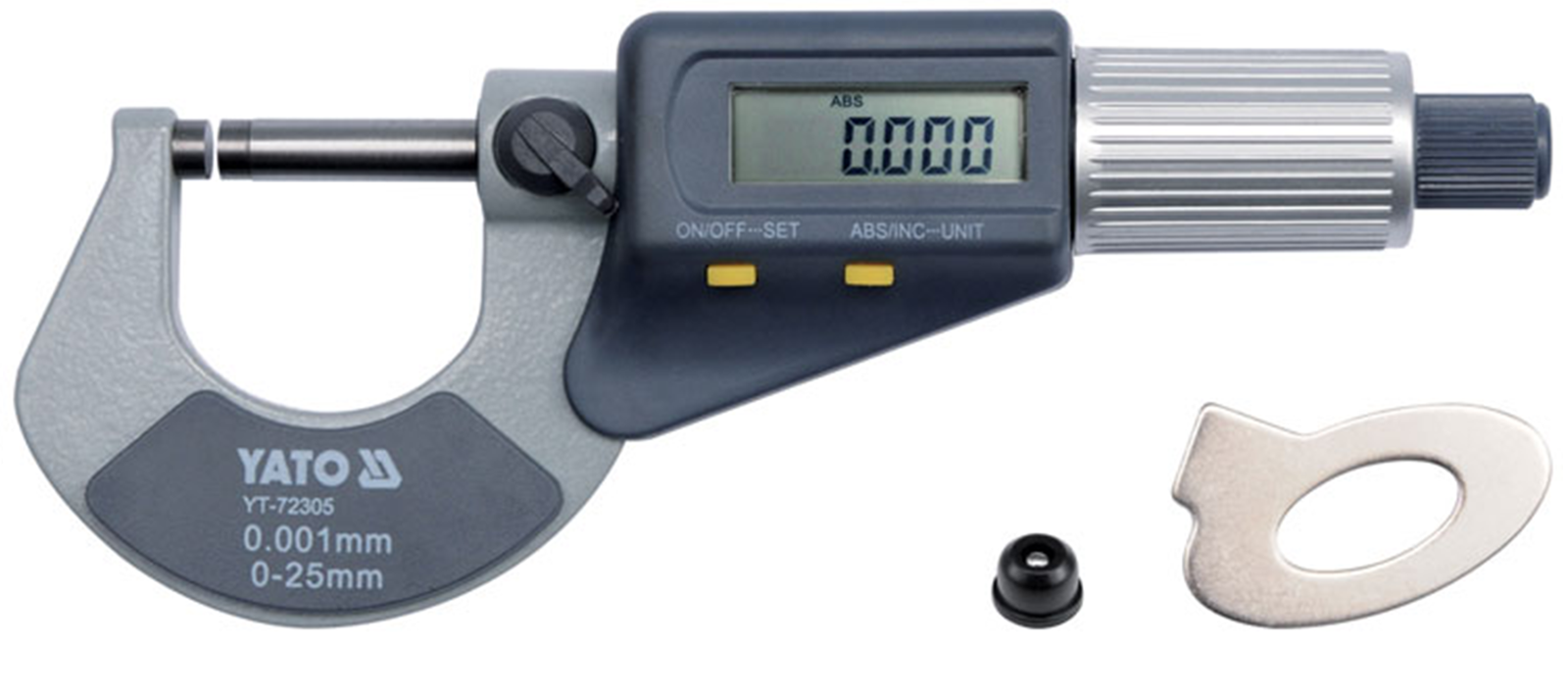

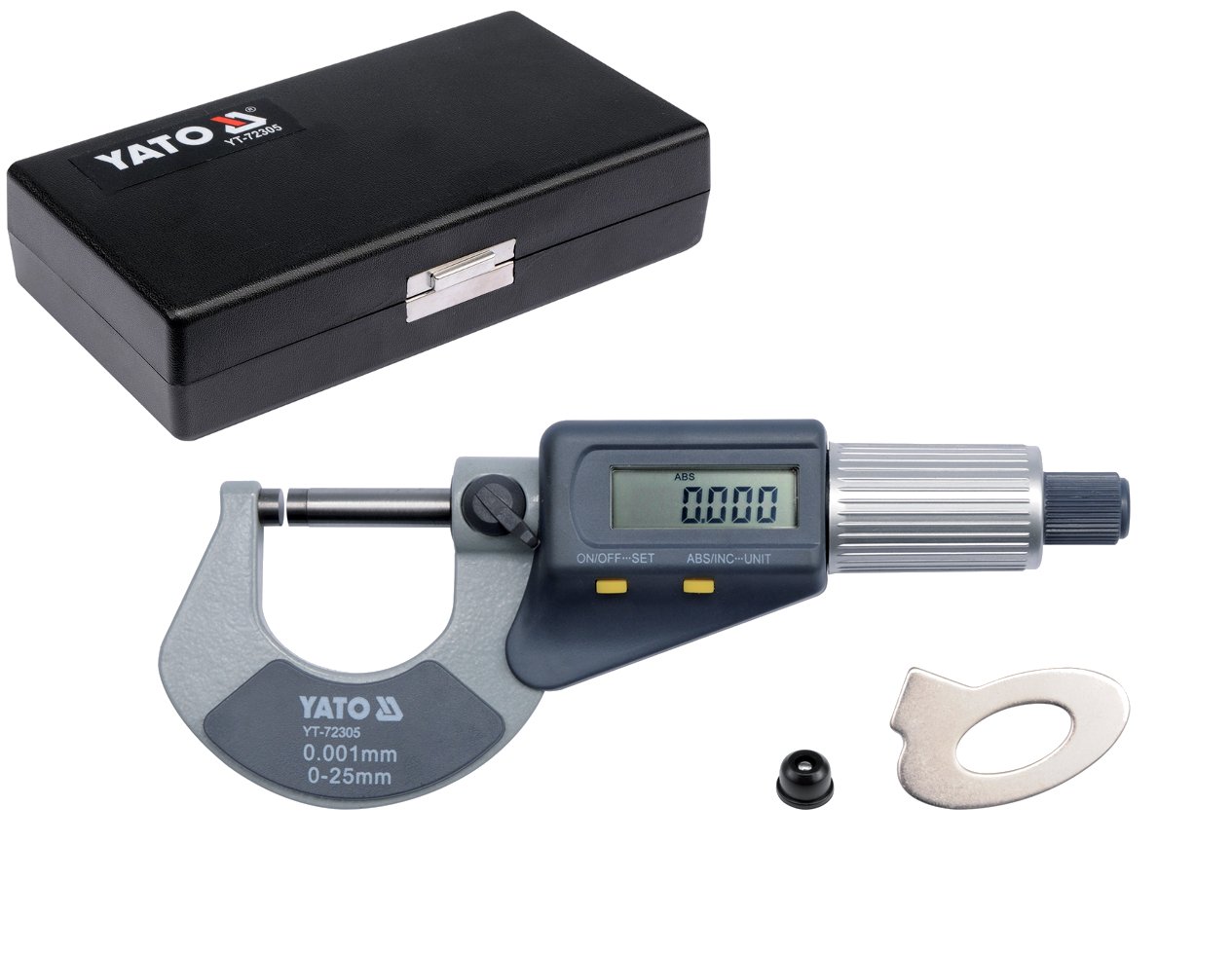

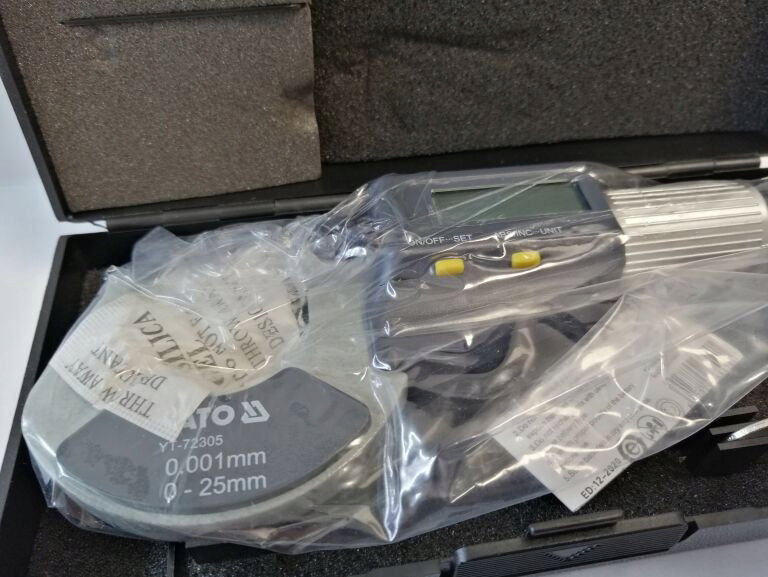

Dane techniczne Zakres pomiarowy: 0 - 25 mm Rozdzielczość: 0,001 mm / 0,00005 cali Dokładność: ±0,002 mm / ±0,0001 cala Siła pomiaru: 5 - 10 N Wyświetlacz: wyświetlacz ciekłokrystaliczny LCD Pobór prądu: ≤ 35 μA Zasilanie: jedna bateria srebrowa 1,55V, typ SR44 Temperatura robocza: 5OC - 40OC / 41OF - 104OF Temperatura przechowywania: -20OC ÷ 60OC / -4OF ÷ 140OC Wpływ wilgotności: bez znaczenia poniżej 80% wilgotności względnej Przeznaczenie / Zastosowanie Do wykonywania precyzyjnych pomiarów i łatwego odczytywania w zakresie od 0 do 25 mm. Sposób użycia Przygotowanie do pracy: - Oczyścić powierzchnie pomiarowe i prowadnicę. Do tego celu użyć szmatki bawełnianej. Nie używać rozpuszczalników lub kwasów. - Sprawdzić położenie zerowe w tym celu, zetknąć powierzchnie pomiarowe kręcąc tylko za pomocą pokrętła sprzęgła ciernego. Następnie nacisnąć i przytrzymać przez ok. 2 sekundy przycisk opisany ON/OFF•••SET”, aż do wyzerowania wskazania. - Sprawdzić, czy wszystkie przyciski, przełączniki i wyświetlacz działają prawidłowo. Podstawowe metody pomiarowe: 1. Pomiar bezwzględny - Poluzować zacisk ustalający. -Włączyć urządzenie naciskając przycisk „ON”. Wybrać jednostkę pomiarową naciskając i przytrzymując przez ok. 2 sekundy przycisk „ABS/INC•••UNIT”. Za każdym razem wynik pomiaru będzie naprzemiennie wyświetlany w calach lub milimetrach. Wynik w calach jest opisany za pomocą symbolu „in” widocznego na ekranie wyświetlacza. Wcisnąć przycisk „ABS/INC•••UNIT” aż do ukazania się symbolu „ABS” na wyświetlaczu. - Rozsunąć powierzchnie pomiarowe na odległość nieco większą niż mierzony przedmiot. - Następnie obracając za pomocą pokrętła trzpienia ustawić zgrubnie, a następnie kontynuować dokręcanie obracając pokrętło sprzęgła ciernego. Przestać dokręcać gdy zadziała sprzęgło. - Odczytać wynik pomiaru z wyświetlacza. 2. Pomiar względny Zasada pomiaru odpowiada opisanej powyżej, ale pomiar względny służy do porównania dwóch wymiarów. - Po naciśnięciu przycisku „ABS/INC•••UNIT”, zostanie wyzerowane wskazanie, a na wyświetlaczu będzie widoczny symbol „INC”. Po dokonaniu ponownego pomiaru można odczytać różnicę wymiarów. Na wyposażeniu mikrometru znajduje się kulka stalowa w gumowym mocowaniu umożliwiającym montaż na powierzchni pomiarowej mikrometru. Ułatwia ona pomiar elementów o małej powierzchni. Po jej założeniu należy wyzerować wskazanie wg procedury opisanej powyżej. Uwaga! Zalecane jest zamocowanie mierzonego elementu lub mikrometru przed rozpoczęciem pomiaru. Pozwoli to osiągnąć największą dokładność pomiarową. Zalecane jest też aby przeprowadzić kilka pomiarów, tak aby uzyskać średnią arytmetyczna wyników. Dane techniczne Numer indeksu YT-72305 Marka Yato Waga brutto (kg) 0.4750 Master Carton MC 20 Pal 640 Materiał aluminium, stal węglowa Rodzaj Ręczna Waga [g] 475
