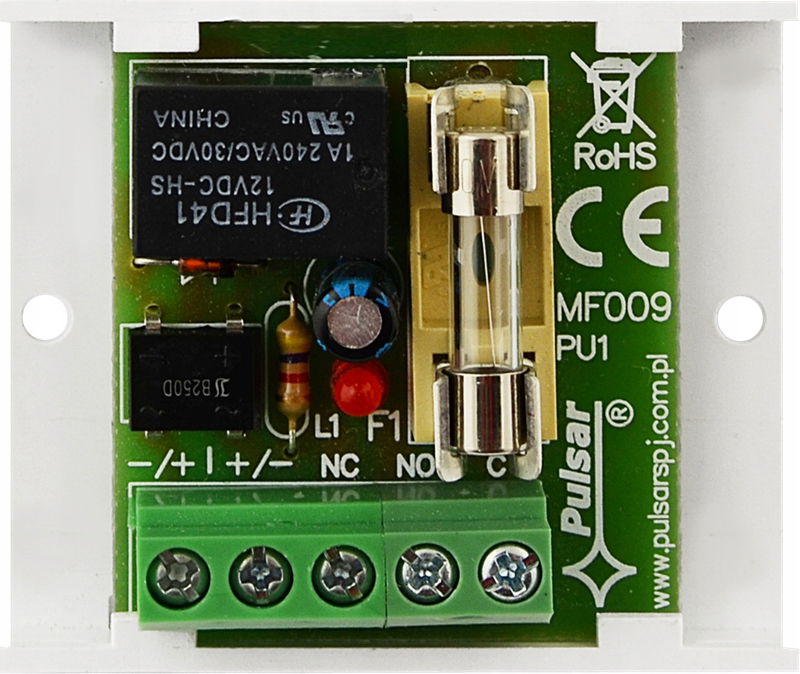

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ510

Opis produktu:

MODUŁ PRZEKAŹNIKOWY

PULSAR PU1 AWZ510

• Zasilanie: 10÷16VDC/10÷13VAC
• Przekaźniki: 1x REL-C/NO/NC, 1A@30VDC/50VAC
• Zabezpieczenie: bezpiecznik topikowy 1.5A

Przeznaczenie

Moduł przekaźnikowy PU1 (AWZ510) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygna lizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (C, NO, NC).

Montaż

Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.

Specyfikacja techniczna

• Napięcie cewki przekaźnika: 10÷16V DC/ 10÷13V AC (-/+5%)
• Prąd sterowania cewki: 33mA@12VDC
• Rezystancja cewki: 360 OHM (-/+10%)
• Moc cewki: 400mW
• Ilość przekaźników: 1
• Napięcie styków przekaźnika: 30VDC / 50VAC max.
• Prąd styków przekaźnika: 1A max.
• Styki przekaźnika: C/NC/NO (wyprowadzenia Ø2,05mm;AWG 24-12)
• Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
• Warunki prac: II klasa środowiskowa, -10°C÷ 40°C
• Obudowa: Konstrukcja typu “open-frame”, IP00
• Wymiary: W=50, L=43, H=20[mm, +/-2]
• Waga netto/brutto: 0,025 / 0,042[kg]
• Montaż: Taśma montażowa lub wkręt montażowy x 2
• Deklaracje: CE
• Uwagi: Wyprowadzenia na złączach; Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) -styki przekaźnika
