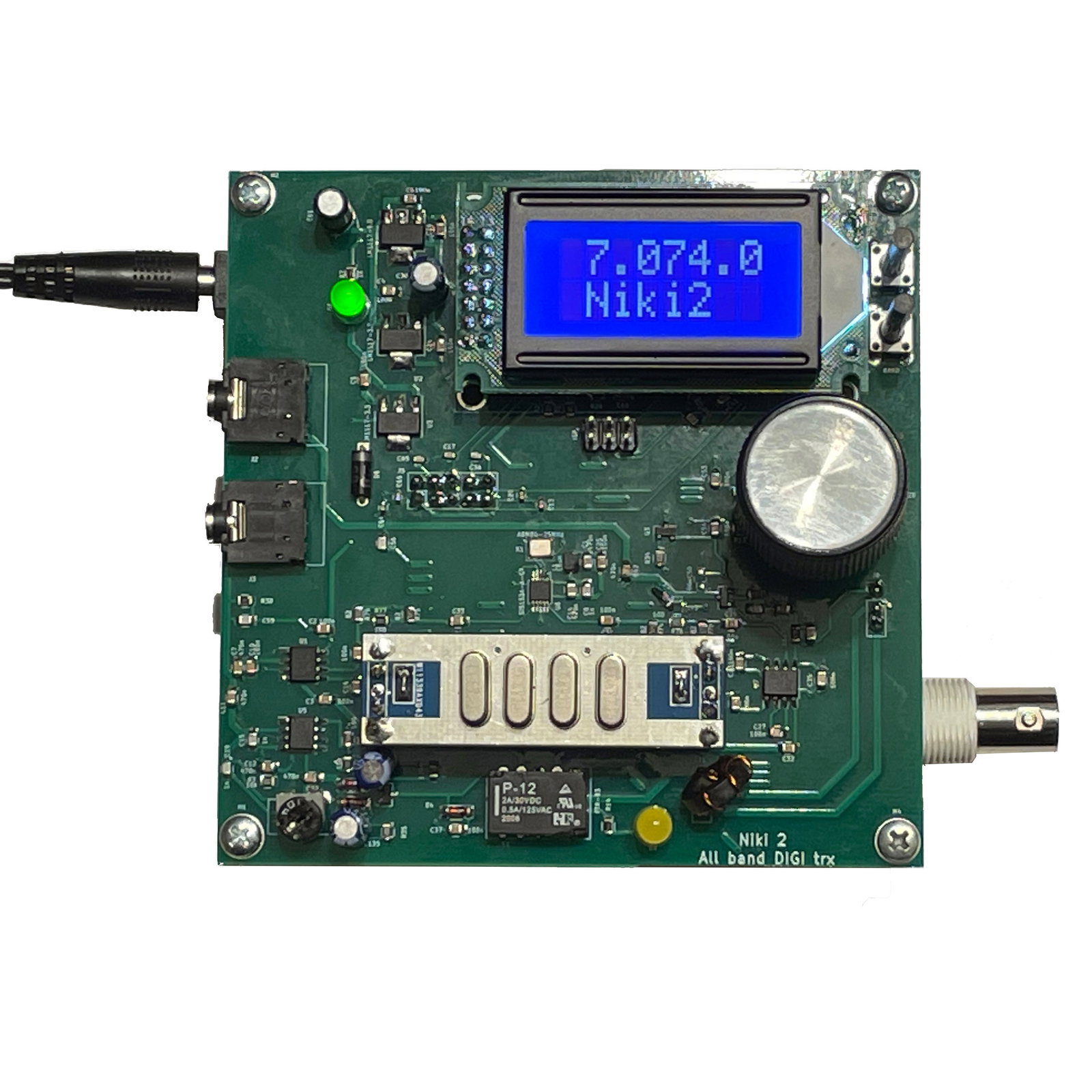

NIKI 2 KIT - ALL BAND DIGI QRP HF TRANSCEIVER

Opis produktu

NIKI2 to kontynuacja popularnego mini transceivera PSK NIKI80.

Płyta czołowa gratis.

Zasadnicza różnica polega na zastosowaniu przemiany częstotliwości, filtra kwarcowego i możliwość pracy dowolną emisją cyfrową, w tym również emisją SSTV. Również nowością jest zastosowanie syntezy częstotliwości zamiast rezonatora kwarcowego oraz możliwość pracy w na wszystkich pasmach w zakresie od 1,8MHz do 30MHz.

Układ transceivera to klasyczny układ z przemianą częstotliwości. Sygnał po filtrze pasmowym BPF kierowany jest do mieszacza na układzie SA612A, następnie filtr kwarcowy oraz na produkt detektor bazujący również na układzie SA612A.

Filtr kwarcowy zastosowany w zestawie posiada szerokość pasma 3,0kHz/-6dB i impedancję we/wy 1kHz. Sygnał po detektorze wzmacniany jest wzmacniaczem niskiej częstotliwości na tranzystorze BC847C, następnie podawany jest na gniazdo wyjściowe do połączenia z kartą dźwiękową komputera.

Odbiornik posiada czułość 0,18uV s/n -12dB. Jest to czułość określona stabilną widocznością sygnału na wodospadzie.

Część nadawcza wykorzystuje tor przemiany układu odbiornika. Mieszacz odbiornika wykorzystywany jest jako modulator a produkt detektor jako mieszacz nadajnika. Po mieszaczu sygnał w.cz. kierowany jest do filtrów BPF, które pracują zarówno przy odbiorze jak i nadawaniu. Selektywność pasmową rx/tx zapewnia odpowiednia kombinacja filtrów BPF oraz LPF.

Sygnał wyselekcjonowany z filtrów pasmowych BPF jest wzmacniany we wzmacniaczu wstępnym na tranzystorze BFR106 następnie poprzez transformator T1 do tranzystora BFQ19 i poprzez transformator dopasowujący T2na przeciwsobny wzmacniacz na tranzystorach BFQ19.

Taki układ zapewnia stabilną pracę oraz niski poziom zniekształceń. Układ przeciwsobny dopasowany jest do filtrów wyjściowych LPF za pomocą transformatora T3. Prądy spoczynkowe tranzystorów BFQ19 wynoszą ok. 30mA.

Moc wyjściowa wzmacniacza wynosi 1W w pasmach 1,8 - 30MHz.

Generator częstotliwość VFO/BFO jest wykonany na układzie Si5351.

Wyjścia VFO/BFO przełączane są programowo podczas nadawania-odbioru.

Oprogramowanie zapewnia Atmega 328P z wyświetlaczem 8x2.

Transceiver do prawidłowego przełączania nadawanie /odbiór nie wymaga dodatkowego sterowania z poziomu komputera.

Przełączanie jest realizowane za pomocą układu vox m.cz. bezpośrednio z karty dźwiękowej.

W układzie jest to wykonane poprzez układ wzmacniająco-separujący na układzie LM358 o regulowanym poziomie wzmocnienia. Przełączenie w tryb nadawania sygnalizowanie jest czerwoną diodą LED.

W zestawie do samodzielnego montażu znajduje się płytka z wlutowanymi elementami w technologii smd, elementy do montażu przewlekanego oraz gniazda.

Instrukcja montażu w języku polskim do pobrania tutaj

Assembly instructions in English - download here
