Podstawa na wtyki ogranicznika przepięć Phoenix Contact VAL-MS 3+V-BE-FM/10

Element bazowy do urządzeń ochrony przeciwprzepięciowej, do izolowanych systemów napięcia stałego 1000 V, do montażu na szynie DIN, 4-poz. element bazowy z zestykiem do zdalnej sygnalizacji, do zabezpieczenia dwóch równoległych ciągów/MPP trackerów. Urządzenie jest przewidziane do zabudowy chronionej przed dotykiem w obudowie. Należy utrzymywać odstęp co najmniej 8 mm pomiędzy aktywnymi i uziemionymi częściami z boków i w obszarze przyłączania.

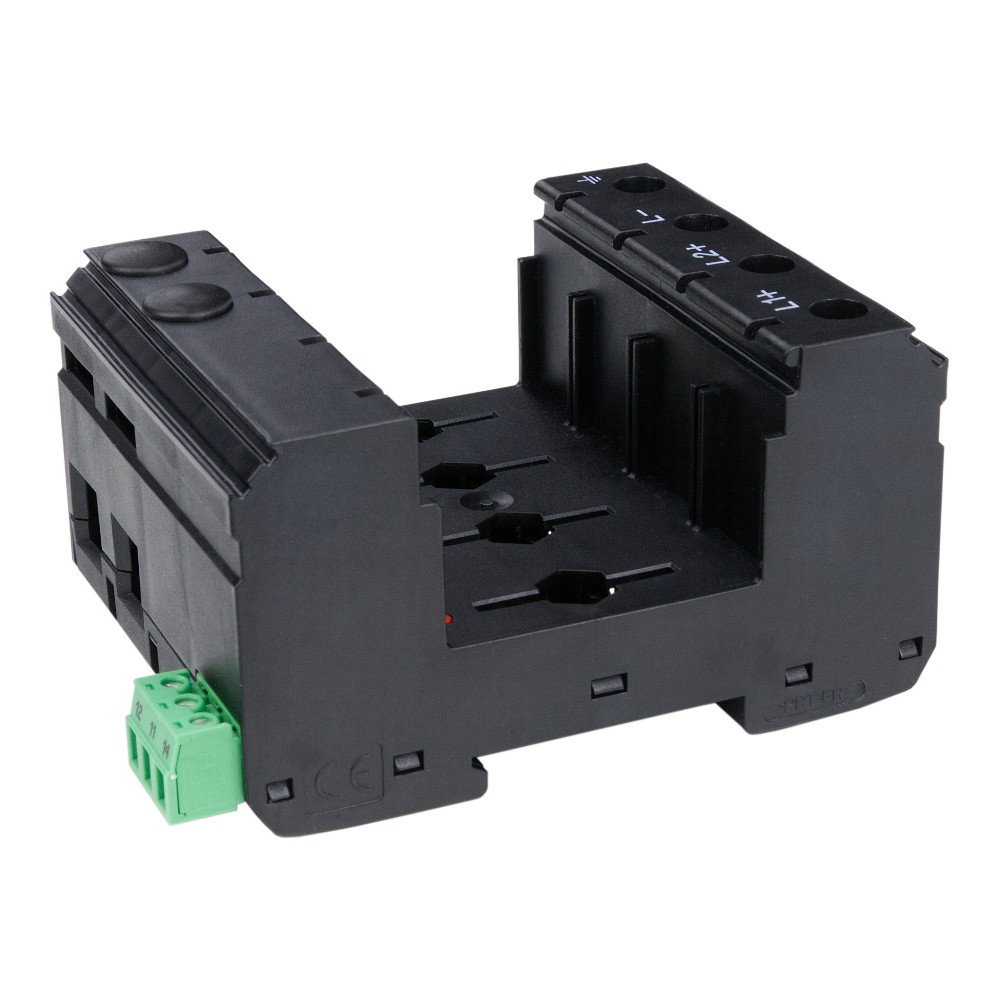

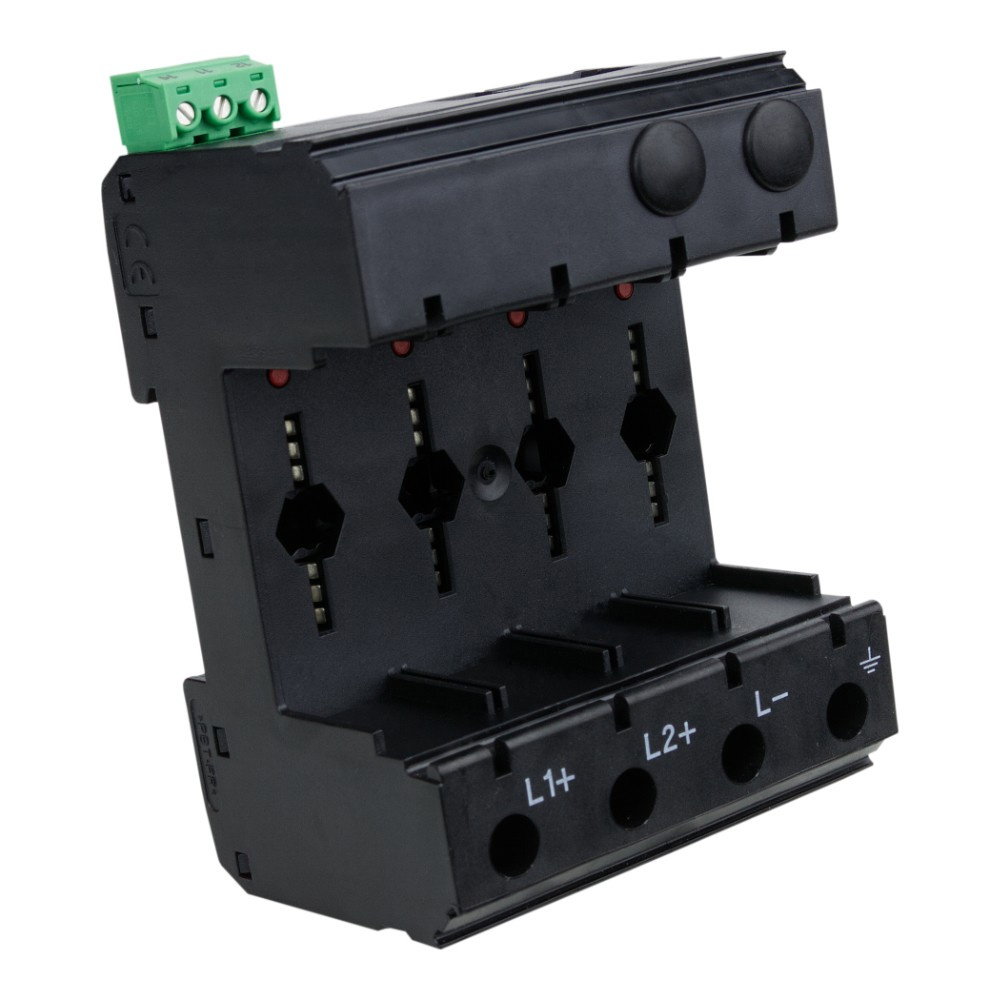

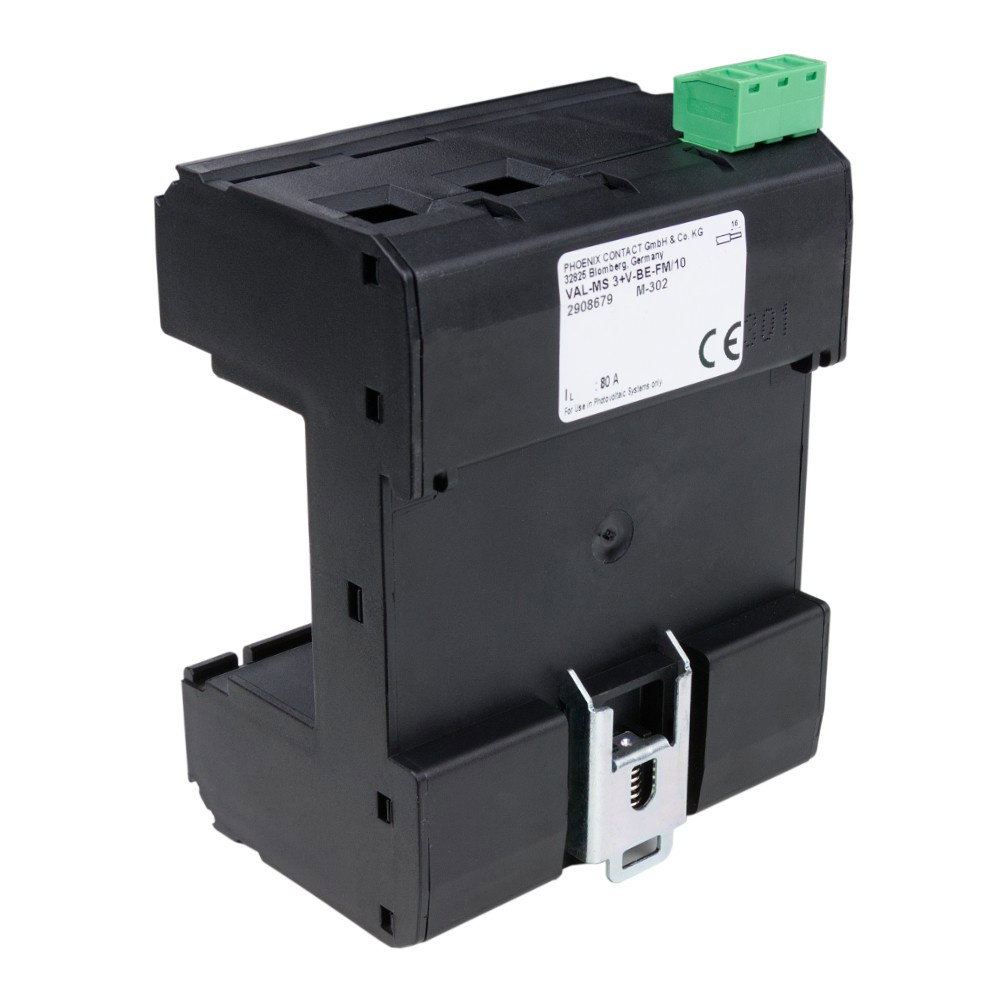

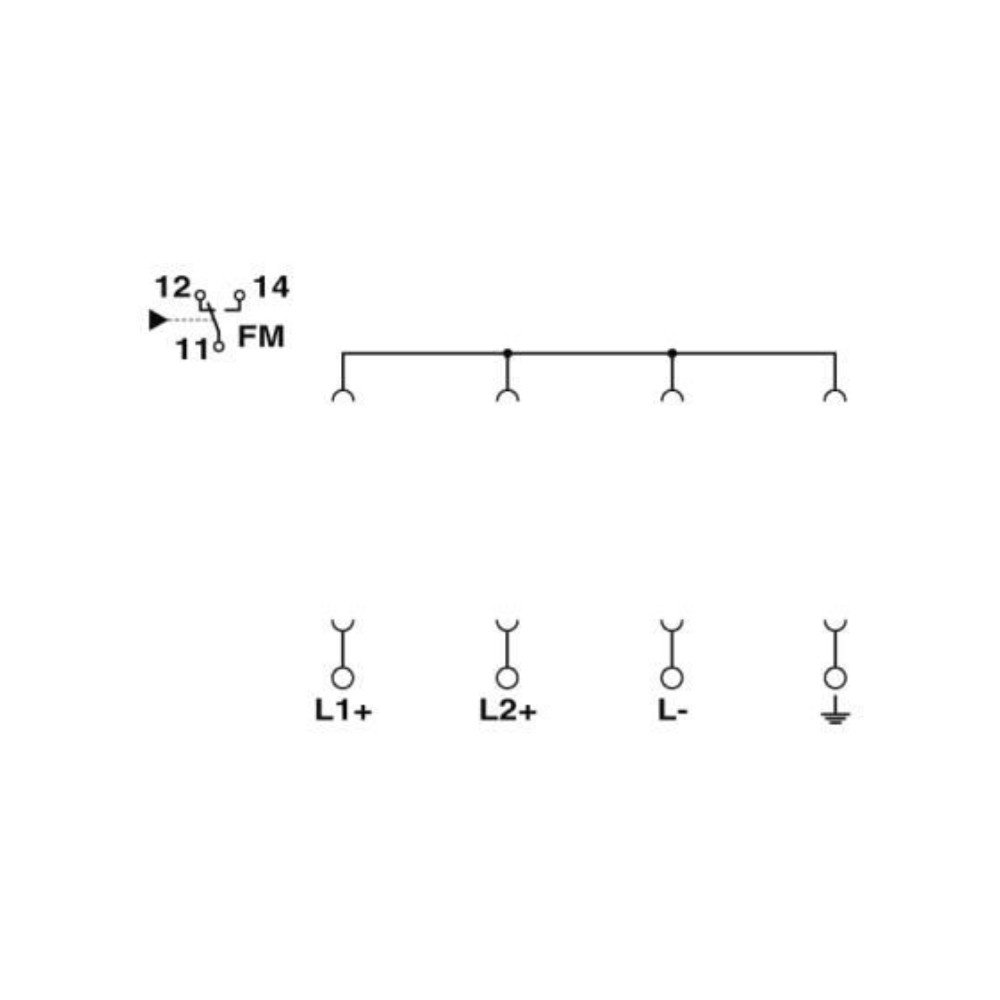

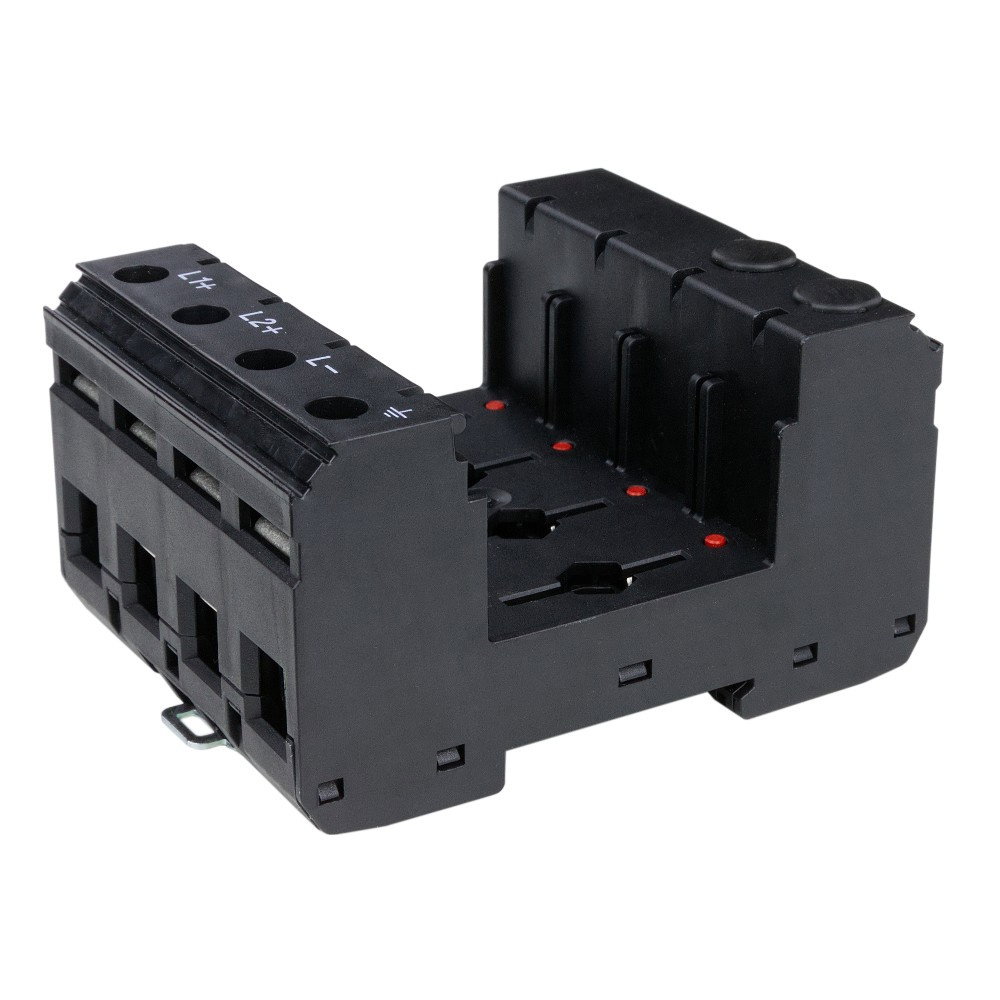

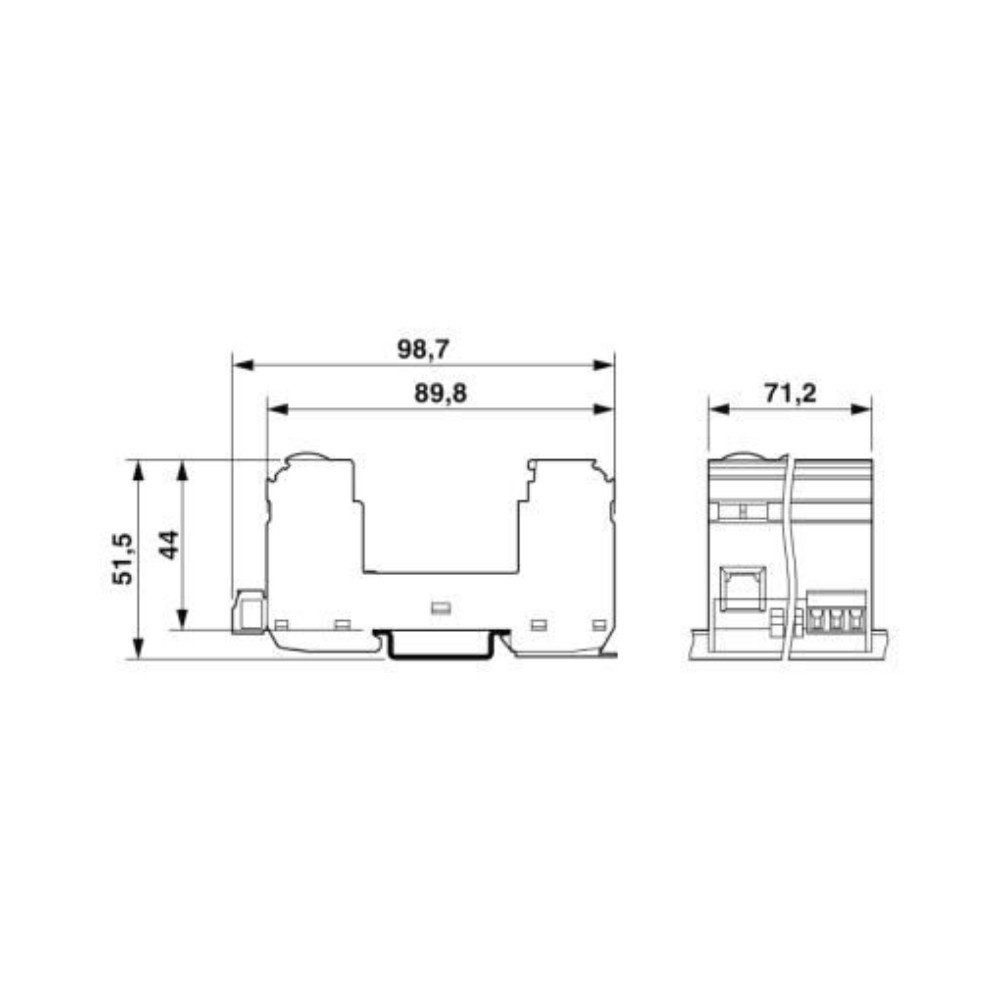

WYMIARY Wysokość

98,7 mm

Szerokość

71,2 mm

Głębokość 51,5 mm rysunek obrazkowy ilość pinów 4 WARUNKI ŚRODOWISKOWE Stopień ochrony IP20 (w momencie gdy umiejscowione są wszystkie 4 wtyki) Temperatura otoczenia (praca) -40 °C ... 80 °C Temperatura otoczenia (składowanie/transport) -40 °C ... 80 °C Wysokość ≤ 3000 m (m. n.p.m. (powyżej normy zero)) Dopuszczalna wilgotność powietrza (praca) 5 % ... 95 % Wstrząsy (eksploatacja) 25g (Półsinusioda / 11 ms / 3x X,Y,Z) Drgania (praca) 5g (10-500 Hz / 2,5 h / XYZ) INFORMACJE OGÓLNE Klasa testu IEC PV I / II PV T1 T2 EN Type T1 / T2 Procedura postępowania w razie awarii SPD OCM (Postępowanie przy błędach rozłączania) Maksymalne ciągłe napięcie robocze UCPV 1170 V DC Konfiguracja połączenia Konfiguracja Y Miejsce montażu Wnętrza Miejsce montażu odłącznika Wewnętrzne Tory ochronne (L+) - (L-) (L+) - PE (L-) - PE Rodzaj montażu szyna DIN 35mm Kolor głęboka czerń RAL 9005 Materiał obudowy PBT Stopień zabrudzenia 2 Odstęp do aktywnych i uziemionych części 8 mm Klasa palności wg UL 94 V-0 Konstrukcja podstawka, montaż na szynie DIN liczba biegunów 3 Komunikat: Uszkodzona ochrona przepięciowa poprzez styk zdalnej sygnalizacji UKŁAD OCHRONY znam. prąd obciążenia IL 80 A Wskazanie / sygnalizacja zdalna Funkcja łączeniowa 5 V AC ... 250 V AC 30 V DC Prąd roboczy 5 mA AC ... 750 mA AC 1 A DC Rodzaj przyłącza Przyłącze wtykowe/śrubowe za pomocą złączy COMBICON Gwint śruby M2 Moment dokręcania 0,25 Nm Długość usuwanej izolacji 7 mm Długość usuwanej izolacji 7 mm

Przekrój przewodu giętkiego

0,14 mm² ... 1,5 mm² Przekrój przewodu sztywnego 0,14 mm² ... 1,5 mm² Przekrój przewodu AWG 28 ... 16 DANE PRZYŁĄCZENIOWE Rodzaj przyłącza przyłącze śrubowe Gwint śruby M5 Moment dokręcania 3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²) Długość usuwanej izolacji 16 mm Przekrój przewodu giętkiego 1,5 mm² ... 25 mm² Przekrój przewodu sztywnego 1,5 mm² ... 35 mm² Przekrój przewodu AWG 15 ... 2 Rodzaj przyłącza widełk. końcówka kabla Przekrój przewodu giętkiego 1,5 mm² ... 16 mm² NORMY, PRZEPISY I KLASYFIKACJE Normy/przepisy EN 50539-11 2013 Normy/przepisy eCl@ss, ETIM, UNSPSC China RoHS Okres dla użytkowania zgodnego z przeznaczeniem (EFUP): 50 lat INFORMACJE KOŃCOWE oznaczenie producenta 2908679 producent Phoenix Contact EAN 4055626321431
