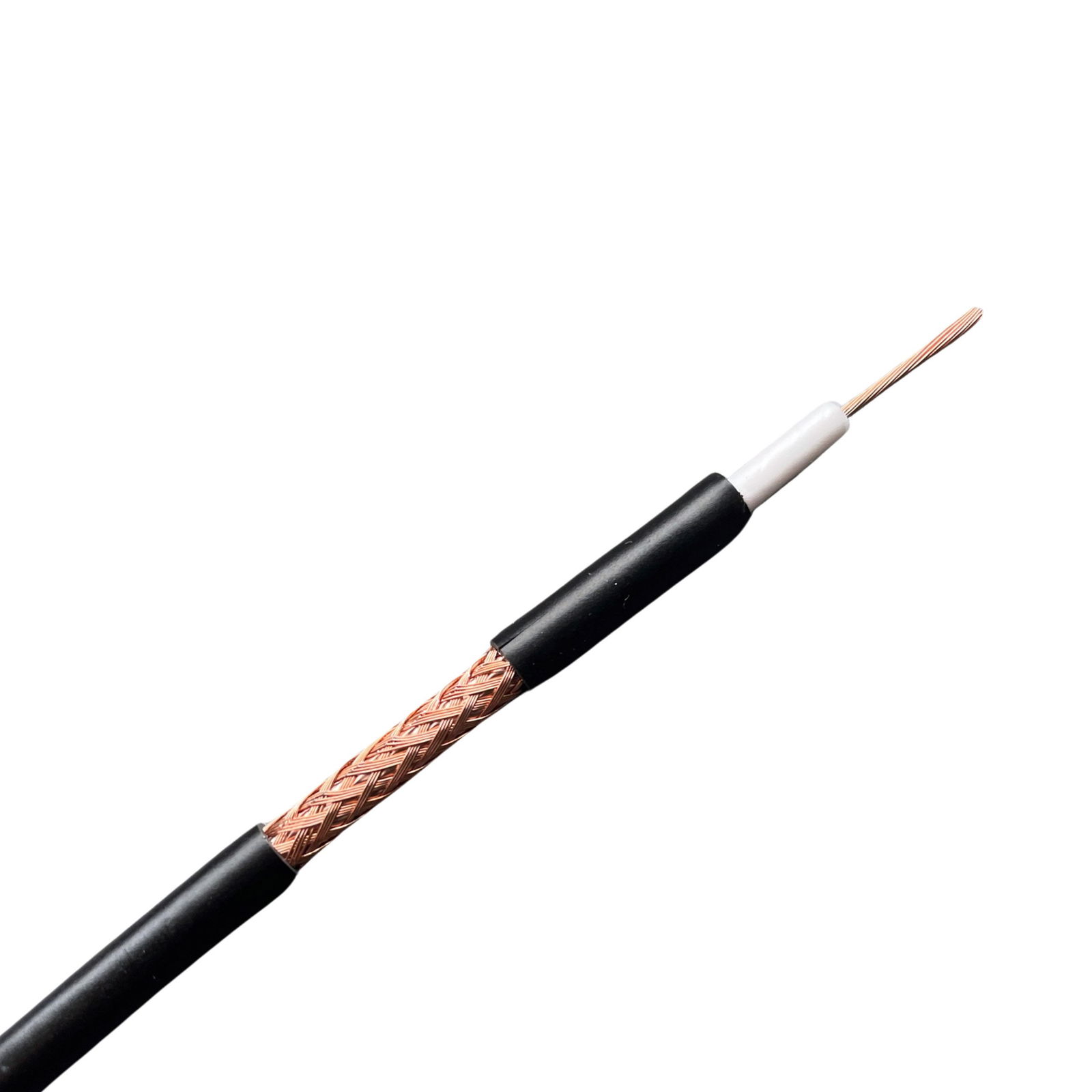

Przewód koncentryczny RG58 R-ALL 50 Om

Opis produktu

Przewód koncentryczny RG58 R-ALL - nowoczesny niskostratny kabel koncentryczny 50Ω.

RG58 R-ALL to nowoczesny przewód 50 Ω typu RG 58 dla najbardziej wymagających użytkowników. Pomimo faktu, iż jest to kabel o średnicy standardowego przewodu RG 58 ( średnica zewnętrzna 4.95 mm ), to jednak jego parametry stawiają go w gronie kabli o dużo lepszych parametrach, w szeregu pomiędzy kablami typu RG 58 a RF 5 ( H 155 ). Wynika to z faktu, iż dielektryk tego kabla wykonaliśmy z niskotłumieniowego, spienionego fizycznie polietylenu, co pozwoliło przy takiej samej średnicy kabla uzyskać żyłę wewnętrzną o większej średnicy ( linka o średnicy 1,1 mm z najwyższej klasy miedzi beztlenowej - standardowy RG 58 ma żyłę o średnicy 0,9 mm ), a w związku z tym zdecydowanie obniżyć tłumienie. Powłoka zewnętrzna tego przewodu jest czarna, odporna na promieniowanie UV. Ekran RG 58 R-ALL składa się z folii Cu/Al/Pet i bardzo gęstego oplotu ( 94% ). Należy zaznaczyć że druty w pasemkach oplotu mają średnicę aż 0,16 mm. Taka budowa pozwala używać ten kabel również do pracy nawet w bardzo wysokich częstotliwościach, co dodatkowo odróżnia go od standardowego RG 58 i czyni produktem wysoce uniwersalnym. Oczywiście znakomicie sprawdza się również pracując w niskim zakresie częstotliwości. Połączenie tych wszystkich czynników pozwoliło stworzyć znakomity kabel pracujący w szerokim zakresie częstotliwości. Biorąc pod uwagę wszystkie zalety tego kabla na pewno niezaprzeczalnym jego atutem jest konkurencyjna cena, która kształtuje się na poziomie cen tradycyjnych przewodów RG 58 !!!

Charakterystyka RG58 R-ALL:

• wymiary i złącza jak standardowego RG 58
• żyła wewnętrzna linka Cu 1,1 mm ( gwarancja niższego tłumienia )
• ekran zbudowany z folii Cu/Al/Pet i bardzo gęstego oplotu
• dielektryk ze spienionego fizycznie PE
• rewelacyjne parametry w bardzo atrakcyjnej cenie

Dane techniczne RG-58-R-ALL

• Żyła wewnętrzna: Linka Cu 19 x 0,20 mm ( Ø 1,1 mm )
• Dielektryk: Spieniony PE 2,9 mm
• Ekran: Folia Cu-Al-PET + 94% oplot z drutów CuCA
• Powłoka zewnętrzna: PVC, Ø 4.95 mm, czarna, odporna na UV
• Masa całkowita (kg/km): 35
• Impedancja (Ohm): 50 +/- 2
• Współczynnik skrócenia fali (%): 78
• Pojemność jednostkowa (pF/m): 82 +/- 2
• Rezystancja dla prądu stałego - żyła wew./żyła zew. (Ohm/km): 38 / 19
• Skuteczność ekranowania: ≥ 85 dB
• Współczynnik tłumienności niedopasowanej 50-450 / 450-1000 MHz: ≥ 25 / ≥ 20 dB

Częstotliwość ( MHz ) / Tłumienie ( dB/100m )

• 50 MHz / 8,2 dB/100m
• 100 MHz / 11,1 dB/100m
• 230 MHz / 16,3 dB/100m
• 470 MHz / 24,8 dB/100m
• 860 MHz / 38,2 dB/100m
• 1000 MHz / 42,9 dB/100m
• 1350 MHz / 48,9 dB/100m
• 1750 MHz / 55,1 dB/100m
• 2050 MHz / 59,6dB/100m
