Opis produktu:

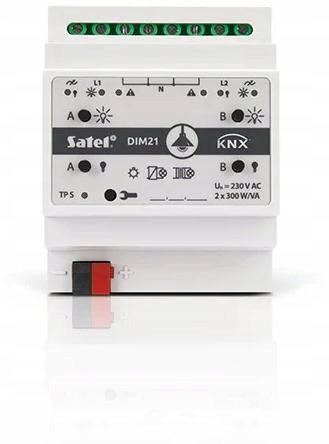

SATEL KNX 2-kanałowy aktor ściemniający KNX-DIM21

Moduł KNX-DIM21 jest uniwersalnym dwukanałowym aktorem ściemniającym KNX, który umożliwia płynne sterowanie źródłami światła o mocy do 300 W na jeden kanał. Światło może zostać włączone / wyłączone, ściemnione / rozjaśnione, ustawione poprzez zdefiniowaną wcześniej scenę lub inną funkcję za pośrednictwem magistrali KNX. Aktor może współpracować z obciążeniem rezystancyjnym, indukcyjnym i pojemnościowym (R, L, C).

Moduł przeznaczony jest do pracy z napięciem zmiennym 230 V AC.

Właściwości

• komunikacja z magistralą KNX przez zintegrowane złącze magistralne
• automatyczne rozpoznanie typu podłączonego obciążenia
• możliwość dostosowania charakterystyki świecenia do typu obciążenia
• dwustopniowy, programowo-sprzętowy system ochrony przed przegrzaniem
• ochrona przed przeciążeniem
• informacja zwrotna o stanie modułu i poszczególnych kanałów
• możliwość zdefiniowania reakcji każdego z kanałów w przypadku zaniku i powrotu zasilania magistrali KNX
• możliwość zdefiniowania reakcji każdego z kanałów w przypadku powrotu zasilania
• funkcje czasu (opóźnianie przełączania, funkcja klatka schodowa z opcją ostrzegania i zmianą czasu działania)
• funkcja wymuszania wartości
• możliwość wywołania scen dla każdego z kanałów przy użyciu poleceń 1- i 8-bitowych
• ręczne sterowanie stanem każdego kanału za pomocą przycisków na obudowie
• diody LED do prezentacji stanu każdego kanału i sygnalizacji awarii
• konfiguracja modułu za pomocą oprogramowania ETS
• możliwość montażu na szynie DIN (35 mm)

Specyfikacja

Napięcie zasilania (magistrala KNX)20…30 [V DC]Maksymalne obciążenie urządzenia600 [W / VA]Dopuszczalne obciążenie mieszane wyjścia (rezystancyjno-pojemnościowe)20…300 [W]Dopuszczalne obciążenie mieszane wyjścia (rezystancyjno-indukcyjne)20…300 [VA]Maksymalne obciążenie wyjścia (świetlówki kompaktowe)typowo 3…60 [W]Maksymalne obciążenie wyjścia (lampy HVLED)typowo 3…60 [W]Maksymalne obciążenie wyjścia [transformatory Tronic (elektroniczne)]300 [W]Maksymalne obciążenie wyjścia (transformatory indukcyjne)300 [W]Maksymalne obciążenie wyjścia (lampy halogenowe HV)300 [VA]Maksymalne obciążenie wyjścia (żarówki)300 [W]Rodzaj stykuε, MOSFETPobór mocy w trybie gotowości0,8 [W]Maksymalna strata mocy4 [W]Częstotliwość sieci50/60 [Hz]Napięcie znamionowe Uₙ230 V ACWymiary obudowy70 x 92 x 60 [mm]Maksymalna liczba asocjacji256Maksymalna liczba adresów grupowych256Maksymalna liczba obiektów komunikacyjnych58Maksymalny czas reakcji na telegram< 20 [ms]Pobór prądu z magistrali KNX< 10 [mA]Maksymalny przekrój przewodu2.5 [mm²]Certyfikat zgodnościnr 324/15885/19Liczba pól na szynie DIN4Zakres temperatur dla składowania/transportu-25°C...+70°CMaksymalny moment dokręcający0.5 [N·m]Stopień ochrony IPIP20Masa160 [g]Zakres temperatur pracy0°C...+45°C
