Opis produktu:

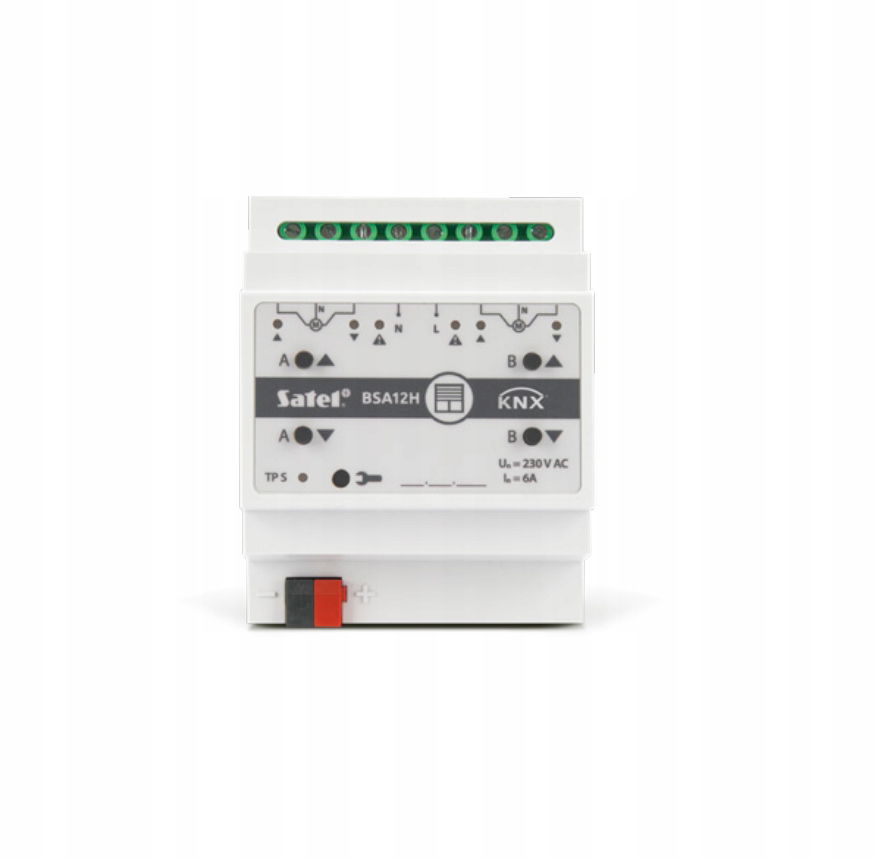

SATEL KNX 2-kanałowy aktor żaluzjowy 230V AC KNX-BSA12H

Moduł KNX-BSA12H jest aktorem żaluzjowym KNX umożliwiającym sterowanie ruchem zasłon takich typów jak żaluzja pozioma (wenecka), roleta i markiza. Pozwala również sterować ruchem okien z napędem elektrycznym. Moduł KNX-BSA12H przeznaczony jest do sterowania urządzeniami z silnikiem 230 V AC. Posiada dwa wyjścia fizyczne, którym odpowiadają dwa kanały logiczne. Każdy kanał umożliwia sterowanie jednym, wybranym typem zasłony lub oknem.

Właściwości

• komunikacja z magistralą KNX przez zintegrowane złącze magistralne
• informacja zwrotna o stanie modułu i poszczególnych kanałów
• możliwość wyboru typu zasłony dla każdego kanału
• automatyczna detekcja czasu przesuwu zasłony i czasu przestawienia listewek
• alarmy pogodowe (deszcz, wiatr, mróz)
• funkcja wymuszania pozycji
• możliwość wywołania scen dla każdego z kanałów przy użyciu poleceń 1- i 8-bitowych
• zabezpieczenia umożliwiające wykrycie błędu zasłony (brak zasilania, błędne położenie, zacięcie mechaniczne, przegrzanie silnika)
• ręczne sterowanie przesuwem zasłony za pomocą przycisków na obudowie
• diody LED do prezentacji stanu każdego kanału / zasłony
• konfiguracja modułu za pomocą oprogramowania ETS
• możliwość montażu na szynie DIN (35 mm)

Specyfikacja

Wymiary obudowy70 x 92 x 60 [mm]Zakres temperatur pracy0°C...+45°CMasa188 [g]Stopień ochrony IPIP20Maksymalny moment dokręcający0.5 [N·m]Zakres temperatur dla składowania/transportu-25°C...+70°CLiczba pól na szynie DIN4Maksymalny przekrój przewodu2.5 [mm²]Pobór prądu z magistrali KNX< 20 [mA]Maksymalny czas reakcji na telegram<20 [ms]Maksymalna liczba obiektów komunikacyjnych45Maksymalna liczba adresów grupowych256Maksymalna liczba asocjacji256Napięcie zasilania (magistrala KNX)20…30 [V DC]Napięcie znamionowe Uₙ230 V ACObciążalność prądowa trwała zestyku Iₙ6 [A]
