Opis produktu:

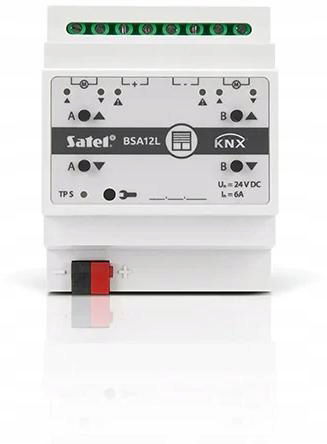

SATEL KNX 2-kanałowy aktor żaluzjowy 24V DC KNX-BSA12L

Moduł KNX-BSA12L jest aktorem żaluzjowym KNX umożliwiającym sterowanie ruchem zasłon takich typów jak żaluzja pozioma (wenecka), żaluzja pionowa (wertikale), roleta i markiza. Pozwala również sterować ruchem okien z napędem elektrycznym. Moduł KNX-BSA12L przeznaczony jest do sterowania urządzeniami z silnikiem 24 V DC. Posiada dwa wyjścia fizyczne, którym odpowiadają dwa kanały logiczne. Każdy kanał umożliwia sterowanie jednym, wybranym typem zasłony lub oknem.

Właściwości

• komunikacja z magistralą KNX przez zintegrowane złącze magistralne
• informacja zwrotna o stanie modułu i poszczególnych kanałów
• możliwość wyboru typu zasłony dla każdego kanału
• automatyczna detekcja czasu przesuwu zasłony i czasu przestawienia listewek
• alarmy pogodowe (deszcz, wiatr, mróz)
• funkcja wymuszania pozycji
• możliwość wywołania scen dla każdego z kanałów przy użyciu poleceń 1- i 8-bitowych
• zabezpieczenia umożliwiające wykrycie błędu zasłony (brak zasilania, błędne położenie, zacięcie mechaniczne, przegrzanie silnika)
• ręczne sterowanie przesuwem zasłony za pomocą przycisków na obudowie
• diody LED do prezentacji stanu każdego kanału / zasłony
• konfiguracja modułu za pomocą oprogramowania ETS
• możliwość montażu na szynie DIN (35 mm)

Specyfikacja

Maksymalny przekrój przewodu2.5 [mm²]Obciążalność prądowa trwała zestyku Iₙ6 [A]Napięcie znamionowe Uₙ24 V DCNapięcie zasilania (magistrala KNX)20…30 [V DC]Maksymalna liczba asocjacji256Maksymalna liczba adresów grupowych256Maksymalna liczba obiektów komunikacyjnych45Maksymalny czas reakcji na telegram<20 [ms]Pobór prądu z magistrali KNX< 20 [mA]Wymiary obudowy70 x 92 x 60 [mm]Certyfikat zgodnościnr 324/15898/19Liczba pól na szynie DIN4Zakres temperatur dla składowania/transportu-25°C...+70°CMaksymalny moment dokręcający0.5 [N·m]Stopień ochrony IPIP20Masa182 [g]Zakres temperatur pracy0°C...+45°C
