SWITCH 3-PORTOWY POE ATTE xPoE-3-11A

Opis produktu:

SWITCH 3-PORTOWY POE ATTE xPoE-3-11

• miniaturowa konstrukcja umożliwia montaż w puszce pod kamerą
• zasilany z innego switcha 802.3at/af lub PoE Passive
• rozdziela zasilanie do 2 kamer PoE 802.3at/af
• jedno urządzenie może zasilać kolejne (Atte Power Tree)
• wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
• do 50W sumarycznej mocy na wszystkie porty
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy
• bardzo niski pobór mocy (< 1W)

Przeznaczenie

xPoE-3-11 został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

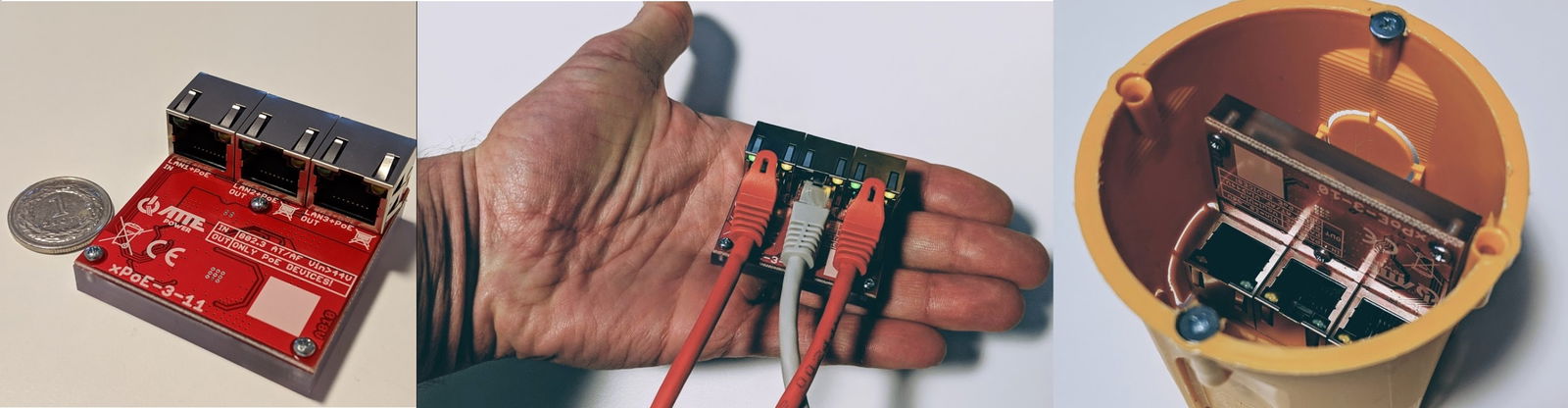

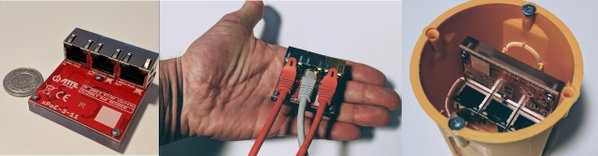

Przemyślana konstrukcja urządzenia sama w sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia osłonę, izolację przy możliwie jak najmniejszych gabarytach urządzenia. Ustawienie złącz RJ-45 również nie jest przypadkowe - dzięki niemu wpięte kable nie zajmują dodatkowego miejsca.

Przykłady zastosowań:

xPoE-3-11 #01

Podstawowe zastosowanie urządzenia - gdy potrzebujemy zamontować na jednej skrętce UTP kolejną kamerę IP w miejscu już istniejącej lub odgałęzić sieć i zasilanie PoE do kolejnego punktu..

Dane techniczne :

Porty LAN3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)Funkcje portówLAN 1:WEJŚCIE PoE (zasilanie switcha): PASSIVE (do 50W) lub 802.3af (do 15,4W) lub 802.3at (do 30W)PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)Funkcje portówLAN 2:WYJŚCIE PoE (zasilanie odbiorników PoE): PASSIVE (do 50W), 802.3af (do 15,4W), 802.3at (do 30W)PINY PoE: 1,2 (V-) 3,6 (V+) oraz 4,5 (V+) 7,8 (V-)Funkcje portówLAN 3:WYJŚCIE PoE (zasilanie odbiorników PoE): PASSIVE (do 50W), 802.3af (do 15,4W), 802.3at (do 30W)PINY PoE: 4,5 (V+) 7,8 (V-)Wybór standardu PoE (at/af)LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilającyNapięcie zasilaniaVout = VinUwaga!Dla odbiorników PoE 802.3at/af Vin > 44VDCPobór mocy0,8 WZabezpieczenia portówLAN 1 ... LAN 3:Zabezpieczenie przepięcioweLAN 1:Zabezpieczenie przeciążeniowe 1A z auto powrotemSygnalizacja pracyLED w złączach RJ45:LAN 1 ... LAN 3 (żółta) - obecność zasilania PoE na porcie LAN 1 ... LAN 3LAN 1 ... LAN 3 (zielony) - link i transmisja danych na porcie LAN 1 ... LAN 3Konstrukcja obudowyPoliwęglanTemperatura pracy-25°C...+65°CStopień ochronyIP20Wymiary51 x 51 x 23 mmWaga0,042kg
