Opis produktu:

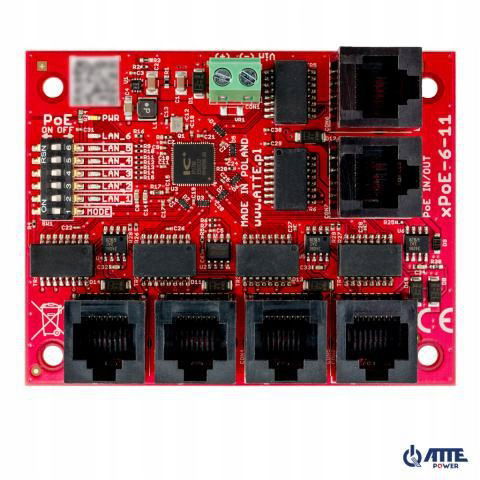

SWITCH 5-PORTOWY POE ATTE xPoE-6-11-OF

Switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, moduł do zabudowy, bez zasilacza, typu xPoE-6-11-OF

Przeznaczenie

xPoE-6-11-OF został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Konstrukcja OF (Open Frame) umożliwa zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposoobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Najważniejsze cechy i funkcje:

• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 280m (w trybie Long Range)
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• szeroki zakres napięcia wejściowego (10...56VDC)
• napięcie wyjściowe = napięcie wejściowe
• do 70W mocy na porcie LAN_5 PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)

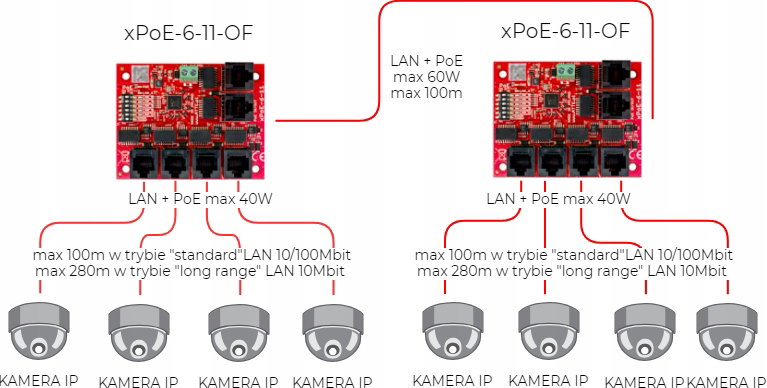

• możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• bardzo niski pobór mocy (<1,5W)
• niewielkie rozmiary modułu

Specyfikacja

Porty LAN6 portów RJ45 10/100Mbps5xLAN+PoE, 1xUpLinkObsługiwane odbiorniki PoE (standard / moc max)802.3af - do 15,4W LAN_1...LAN_5 (Vin > 48VDC)802.3at - do 30W LAN_1...LAN_5 (Vin > 48VDC)PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4Obsługiwane nadajniki PoE (standard / moc max)PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4Wyjścia PoE (standard / tryb zasilania)LAN_1...LAN_5PoE PASSIVE, mode B (4,5+) (7,8-)Wejście PoE (standard / tryb zasilania)LAN_5PoE PASSIVE, mode B (4,5+) (7,8-)Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1...LAN_40,75A / elektroniczny (auto-powrót)LAN_51,25A / elektroniczny (auto-powrót)Mikroprzełączniki SW1przełącznik 1 "MODE"- tryb pracy switchaprzełączniki 2...6 "PoE ON/OFF"- zasilanie PoE na portach LAN_1...LAN_5Tryb pracy "Standard"przełącznik 1 "MODE” w pozycji OFFLAN_1...LAN_6 - zasięg do 100m (10/100Mbps)Tryb pracy "Long Range"przełącznik 1 "MODE” w pozycji ONLAN_1...LAN_4 - zasięg do 280m (10Mbps)LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)Zakres napięcia wejściowegoVin 10...56VDCNapięcie wyjściowe dla urządzeń PoEVout = VinZakres temperatur pracy-10°C...+40°CObudowa (typ / kolor)moduł do zabudowy / czerwonyMontażzatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mmWymiary / masa netto87x68x19mm / 0,056kg
