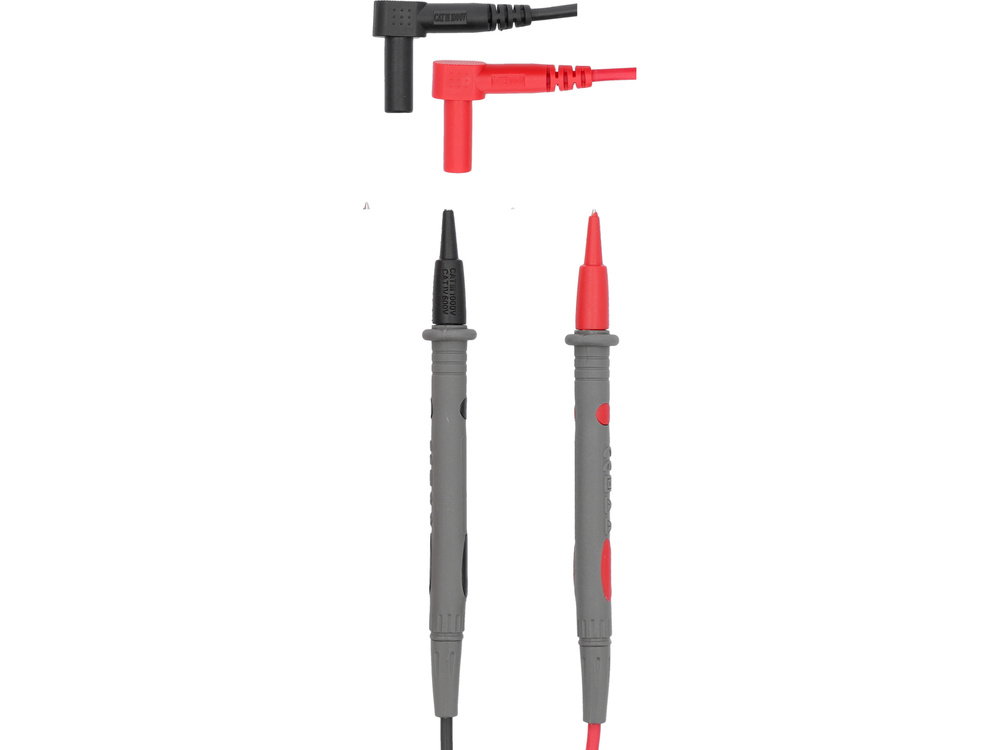

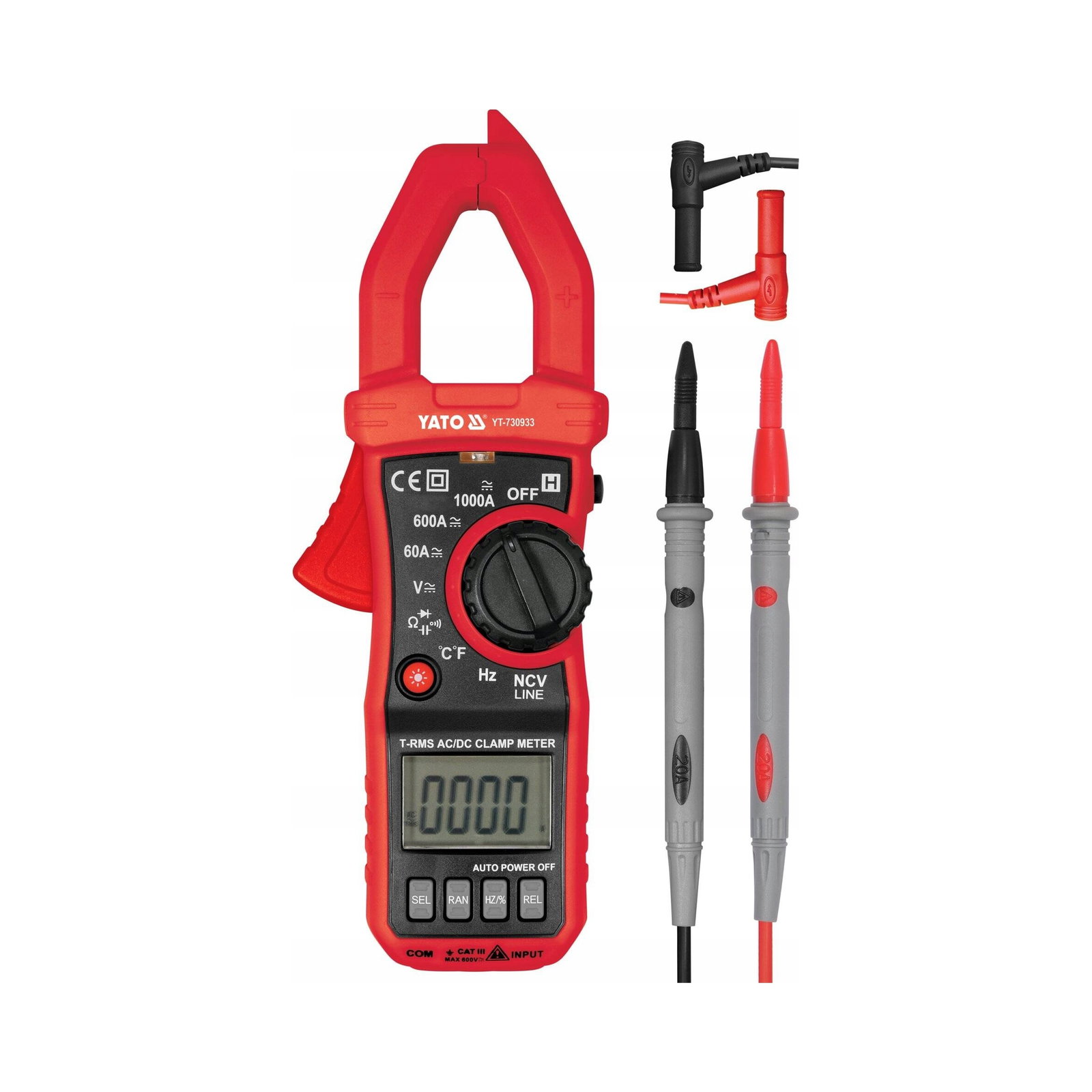

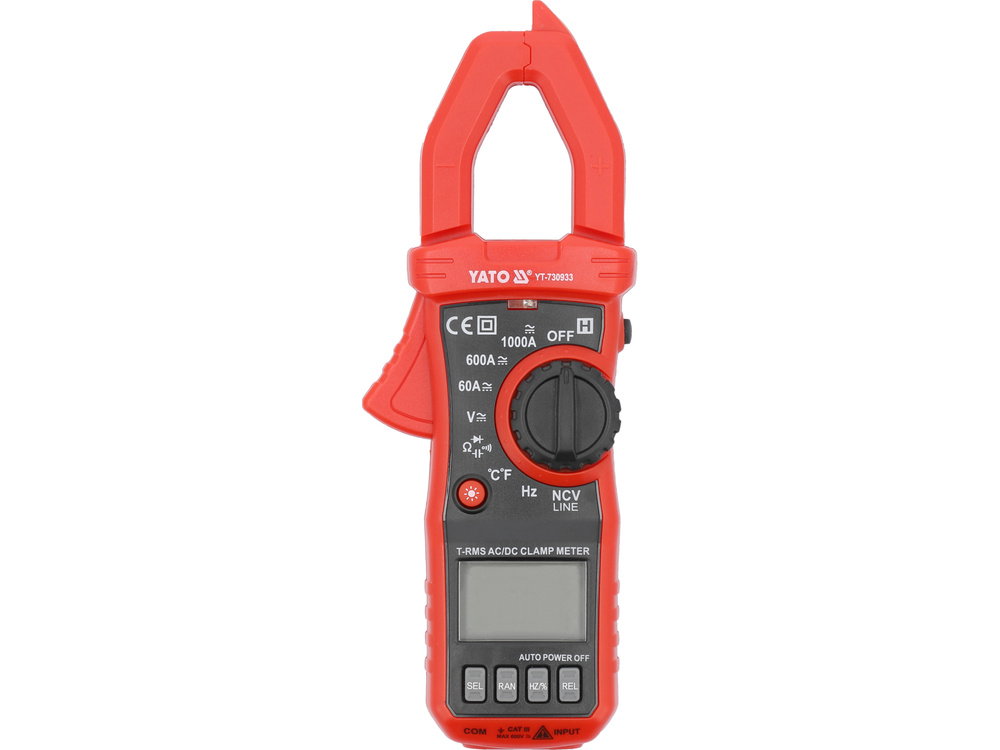

Yato YT-730933 Miernik cęgowy 10MA-1000A Kod produktu: YT-730933 Yato YT-730933 Miernik cęgowy 10MA-1000A Miernik cęgowy uniwersalny z funkcją TRUE RMS, z automatycznym i ręcznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od źródła zasilania. Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację. Podstawowe pomiary: pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz), pomiar napięcia stałego: D.C. 0-1000 V, pomiar natężenia prądu przemiennego: A.C. 0-1000 A, TRUE RMS (40-1000 Hz), pomiar natężenia prądu stałego: D.C. 0-1000 A, pomiar rezystancji: 0-60 MΩ, test diody: IF 2 mA, UR 3.2 V, test ciągłości obwodu: 0-50 Ω. Dodatkowe pomiary: pomiar pojemności kondensatora: 0-100 mF, pomiar częstotliwości: 0-10 Mhz, pomiar temperatury: -30 do 1000 °C, bezkontaktowe wykrywanie napięcia przemiennego: NCV, pomiar prądu rozruchowego, pomiar obecności fazy (funkcja próbnika). Dokładność pomiaru: Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A dokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A, obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość, obliczenia: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 A. Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A. wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 V wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi. Wbudowane funkcje: TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp., NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy, LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dźwiękowy, AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO, RAN - ręczna zmiana zakresu pomiarowego, DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości, INR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia. Dodatkowe informacje: wyświetlacz LCD, maksymalny wyświetlany wynik: 6000, podświetlenie ekranu oraz pola pomiarowego cęgów, sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω, cęgi rozwierają się do 25 mm, sondy pomiarowe o długości 14 cm, długość przewodu wraz z sondami: 103 cm, średnica przewodu wraz z izolacją: 3,6 mm, pokrowiec w zestawie, konstrukcja z zabezpieczeniami przeciążeniowymi, automatyczne wyłączenie się miernika po 15 minutach bezczynności, możliwość wyłączenia trybu automatycznego wyłączenia urządzenia, wskaźnik niskiego poziomu baterii, zasilanie: trzy baterie 1,5 V (AAA). Uwaga! Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu. Pomiar temperatury: -30 ~ +1000 ˚C Pomiar pojemności: 0-100 mF Pomiar napięcia przemiennego: 0-750 V a.c. Sygnał dźwiękowy: tak Pomiar rezystancji : 0-60 MΩ Temperatura przechowywania: -10 ~ +50 ˚C Test baterii: tak DATA HOLD: tak Prąd przemienny: 0-1000 A Częstotliwość próbkowania: 3 razy na sekundę Rodzaj baterii: 3x1.5V; AAA Rodzaj wyświetlacza: LCD Test diody: tak Maks. średnica przewodu do pomiaru za pomocą cęgów: 25 mm Funkcja latarki: tak Masa: 0.2 kg Maks. rozwarcie cęgów: 25 mm Podświetlenie LED: tak Zakres wyświetlacza : 6000 Zasilanie : bateryjne Prąd stały: 0-1000 A Bezkontaktowe wykrywanie napięcia przemiennego NCV : tak Wymiary: 194x75x35 mm Wyłączanie automatyczne : 15 min TRUE RMS: tak Zakres temperatury pracy: 0~40 ˚C Wskaźnik niskiego poziomu baterii : Tak Test przewodzenia: tak Rejestracja wartości szczytowej: tak Zastosowanie: elektryczne Materiał: ABS Test ciągłości obwodu: 0-50 Ω Automatyczny zakres pomiaru: tak Wilgotność względna pracy Rh : < 75 % Pomiar napięcia stałego: 0-1000 V d.c. Pomiar częstotliwości: 0-10 MHz
