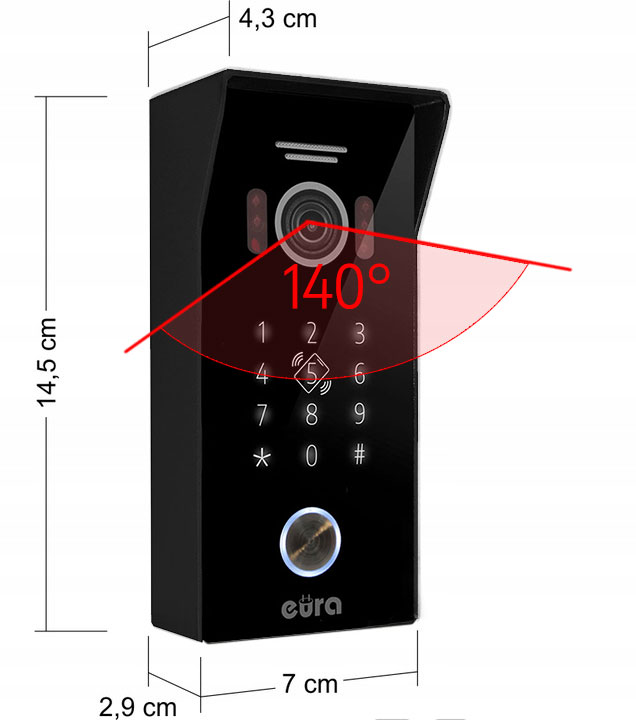

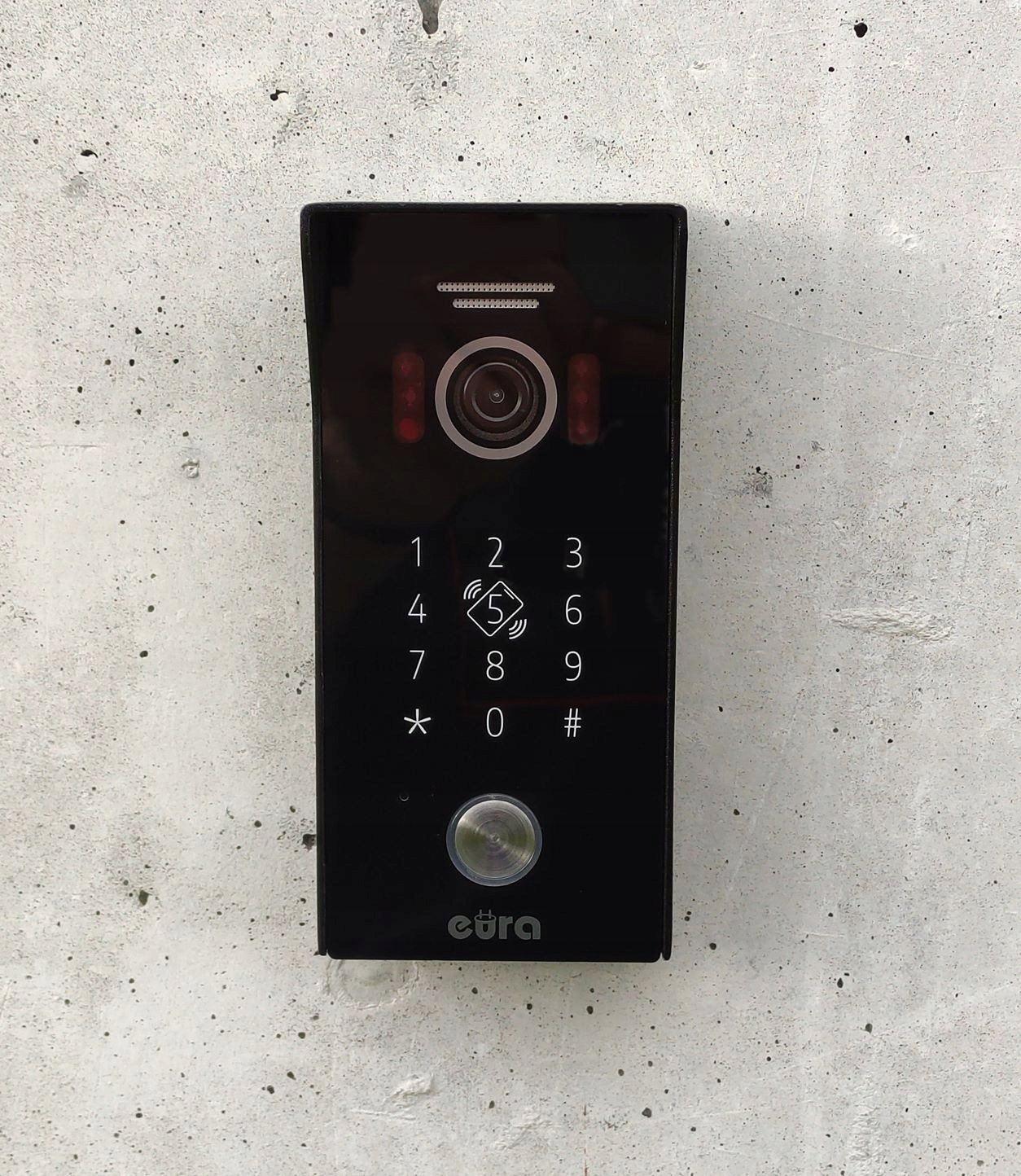

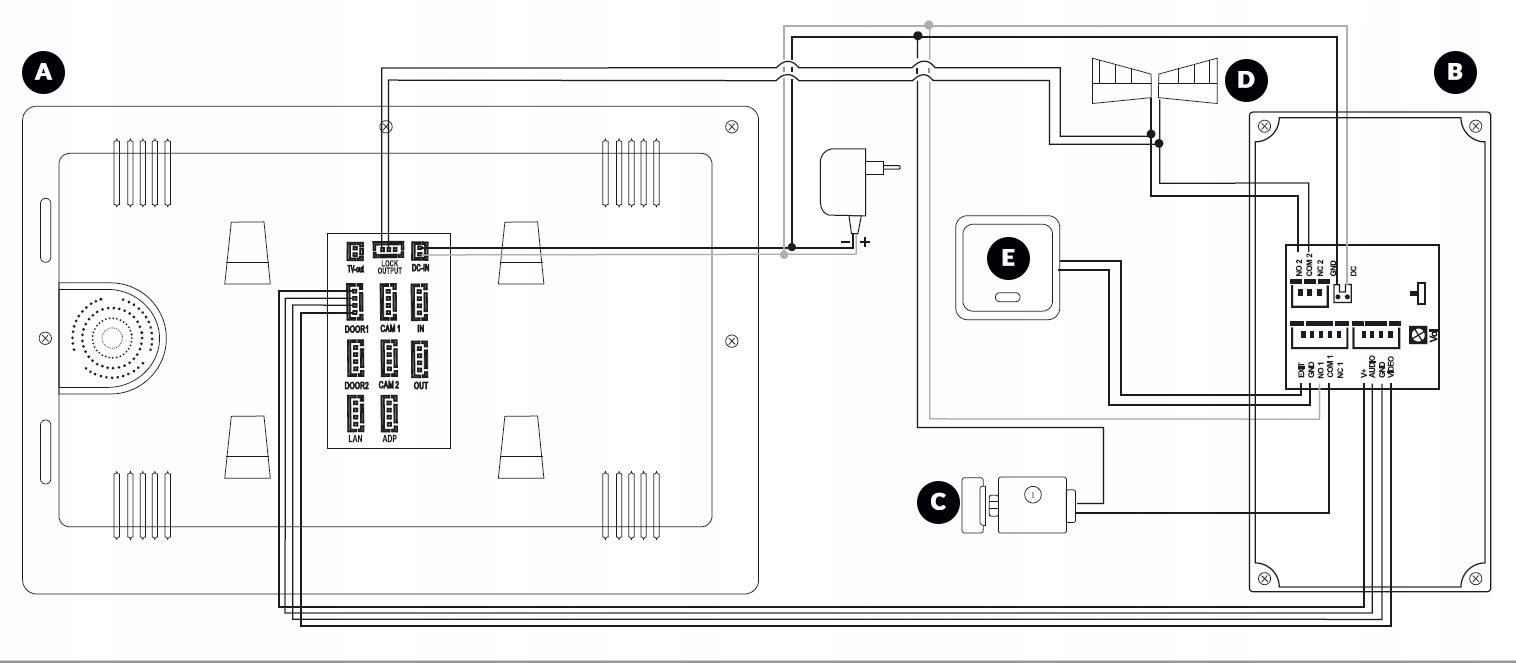

WIDEODOMOFON "EURA" VDA-08C5+VDA-51C5/N ► dotykowy monitor 7” ► WiFi + darmowa aplikacja Tuya ► pamięć obrazów (obsługa kart SD, do 128 GB) ► stacja bramowa z zamkiem szyfrowym i czytnikiem breloków Mifare ► otwieranie furtki i bramy z pozycji stacji bramowej niezależnymi kodami dostępu ► rozdzielczość kamery - Full HD 1080p. ► kąt widzenia kamery 140° ► możliwość rozbudowy o 5 monitorów, 2 stacje bramowa i 2 kamery VIDEO-INSTRUKCJA PODŁĄCZENIA I OBSŁUGI Spis treści: 00:01 - prezentacja produktu 00:31 - podłączenie przewodów komunikacyjnych 00:40 - podłączenie zasilacza na szynę DIN 1:04 - podłączenie rygla oraz przycisku EXIT 1:16 - wywołanie 1:42 - zwolnienie rygla za pomocą przycisku EXIT 1:50 - zwolnienie rygla za pomocą kodu dostępu na posesję 2:01 - zwolnienie rygla za pomocą breloka zbliżeniowego 2:08 - programowanie kodu dostępu na posesję 2:38 - sprawdzenie kodu dostępu na posesję 2:46 - programowanie breloka zbliżeniowego 3:15 - sprawdzenie dodanego breloka MONITOR VDA-08C5 Monitor VDA-08C5 wyposażony jest w dotykowy ekran o przekątnej 7'' i umożliwia zapis obrazów lub rejestrację filmów na karcie micro SD o pojemności 128GB. Sygnał wideo w technologii AHD pozwala na pracę monitora w rozdzielczości 1024x 600 dpi zapewniając najwyższą jakość obrazu. Urządzenie posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji TUYA dostępnej na platformy Android i iOS. Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację mobilną , dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, manualne wykonywanie zdjęć oraz rejestrowanie filmów w trakcie trwania połączenia. SPECYFIKACJA TECHNICZNA Napięcie zasilania: 12-15V DC Parametry sygnału wideo: CVBS, CVI, TVI, AHD Ilość przewodów łączących: 4 Ilość obsługiwanych wyjść: 2 Rodzaje wyjść styk N.O.: Max DC 24V/ 1A Czas aktywacji rygla: 2 s Pobór mocy monitora - czuwanie / praca: 3 W / 7 W Wielkość ekranu monitora: 7” Typ ekranu: Kolor TFT-LCD Rozdzielczość ekranu: 1024 × 600 pikseli Rodzaje wyjść styk N.O.: Max DC 24V/ 1A Slot kart (SD / micro SD): Tak (128 GB, Klasa 10) Ilość melodii gongu: 12 Głośnomówiący: Tak Wbudowany moduł WiFi: Tak Interfejs komunikacji bezprzewodowej: IEEE 802.11 b/g/n Maks. moc promieniowania: < 5mW Częstotliwość pracy: 2,4 GHz Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC Wymiary monitora (W x SZ x G): 125 x 190 x 20 mm Waga netto monitora: 385 g APLIKACJA MOBILNA - Tuya Darmowa aplikacja Tuya dostępna na platformy iOS i Android pozwala na: odbieranie połączeń przychodzących, podgląd obrazu otoczenia kamery zewnętrznej, zwalniania rygla i otwieranie bramy (zarówno po odebraniu połączenia jak i w trybie podglądu), ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu, wgląd w historię połączeń, STACJA BRAMOWA "EURA" VDA-51C5 Montowana natynkowo jednorodzinna stacja bramowa VDA-51C5 to urządzenie o nowoczesnej stylistyce. Bramofon wykonany jest ze stopu aluminium charakteryzującego się wysoką klasą szczelności IP65 , co potwierdza odporność na opady atmosferyczne . Dodatkowo bramofon jest zabezpieczony daszkiem . Stację wyposażono w kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 140º . Wejście na posesje może być realizowane za pomocą czytnika zbliżeniowego obsługującego breloki i karty pracujące w standardzie Mifare 13,56 MHz lub szyfratora po wpisaniu kodu PIN. Dodatkowo kaseta zewnętrzna posiada podczerwone oświetlenie nocne. Istnieje możliwość otwierania furtki i bramy niezależnymi kodami zamka szyfrowego. Stacja bramowa posiada sygnalizację optyczną wokół przycisku wywołania wskazującą status: podświetlenie zielone - otwarcie furtki lub bramy, podświetlenie czerwone - prowadzenie rozmowy, podświetlenie białe - tryb czuwania. SPECYFIKACJA TECHNICZNA: Napięcie zasilania: 12-15V DC Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2W / 5W Częstotliwość pracy czytnika zbliżeniowego: 13,56 kHz Maks. moc promieniowania czytnika zbliżeniowego: <10mW Rozdzielczość obrazu: 1080P Kąt widzenia kamery pion / poziom: 60º/140º Typ przetwornika kamery: Kolor CMOS 1/3’’ Rodzaje wyjść: Wyjście 1: przekaźnik N.C. & N.O. 1A/ 24VDC Wyjście 2: przekaźnik N.C. & N.O. 1A/ 24VDC Materiał obudowy: Stop aluminium Sposób montażu kasety zewn.: Natynkowy Oświetlenie nocne: Diody IR LED Daszek ochronny: Tak Współczynnik ochrony: IP65 Temperaturowy zakres pracy kasety: -20ºC ~ +50ºC Wymiary kasety zewn.: (W x SZ x G) 145 x 70 x 42 mm ZESTAW ZAWIERA: monitor VDA-09C5 black stacja bramowa VDA-51C5 1 zasilacz DC 12V 1 zasilacz DC 15V 2 breloki zbliżeniowe (Mifare 13,56 MHz) zestaw montażowy Instrukcja w j. polskim SCHEMAT PODŁĄCZENIOWY LEGENDA: A - monitor B - stacja bramowa C - elektrozaczep (rygiel elektromagnetyczny) D - automat bramy E - przycisk opuszczenie posesji (przycisk "EXIT") DODATKOWE INFORMACJE 1. Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie? Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. 2. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym? Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów: do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2 do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2 3. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)? Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2 4. Czy panel zewnętrzny może być narażone na deszcz i śnieg? Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne. 5. Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie). 6. Czy mogę zastosować zasilacz na szynę DIN? Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A. 7. Czy elektrozaczep wymaga dodatkowego zasilania? Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).
