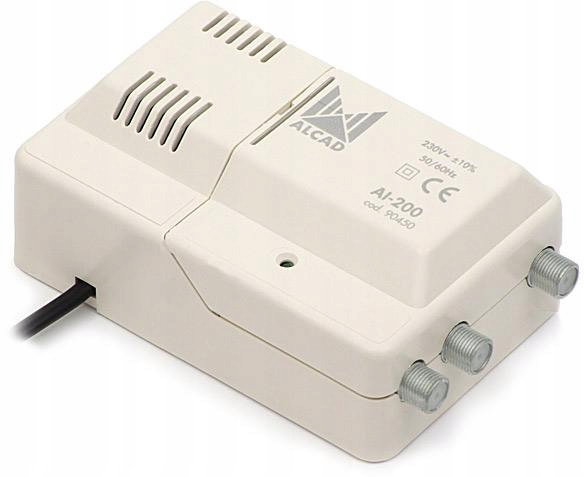

Wzmacniacz Alcad AI-200 VHF-UHF 1we/2wy szerokopasmowy

Opis produktu:

Wzmacniacz Alcad AL-200 VHF-UHF 1we/2wy szerokopasmowy

Przeznaczenie

Wzmacniacz AI-200 stosowany jest jako wzmacniacze abonencki w celu rozprowadzenia sygnału do kilku odbiorników. Wzmacniacz może być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S20 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy (bez wzmacniacza poziom sygnału) jest wystarczający do zasilenia jednego odbiornika, natomiast niewystarczający dla kilku odbiorników.

Opis

Wzmacniacz AI-200 stosowany jest jako wzmacniacze abonencki w celu rozprowadzenia sygnału do kilku odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 318 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie. Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy).

W przypadku kiedy poziom sygnału jest niski, zalecane są inne wzmacniacze firmy Alcad, np. CA-210 R90460 z możliwością zasilania przedwzmacniaczy.

Bezpieczeństwo podczas użytkowania wzmacniacza

Wzmacniacz AI-200 jest zasilany z wbudowanego zasilacza stabilizowanego Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie

Specyfikacja techniczna

• Kod: R90450
• Typ: AI-200
• Wyjścia: 2
• Zakres częstotliwości [MHz]: 40-318 (VHF), 470 - 862 (UHF)
• Wzmocnienie [dB]: 14±2 (VHF), 24±2 (UHF)
• Regulacja wzmocnienia [dB]: 16 (VHF), 12 (UHF)
• Poziom wyjściowy [dBμV]: 105 DIN45004B, 99 IMD3 -60dB, 88 IMD2 -60dB
• Współczynnik szumów [dB]: < 4,5 (VHF), < 3 (UHF)
• Tłumienie odbić [dB]: > 10
• Zasilanie [V]: 230±10% 50/60 Hz
• VA: 7

W skład zestawu wchodzi:

• Wzmacniacz Alcad AL-200
