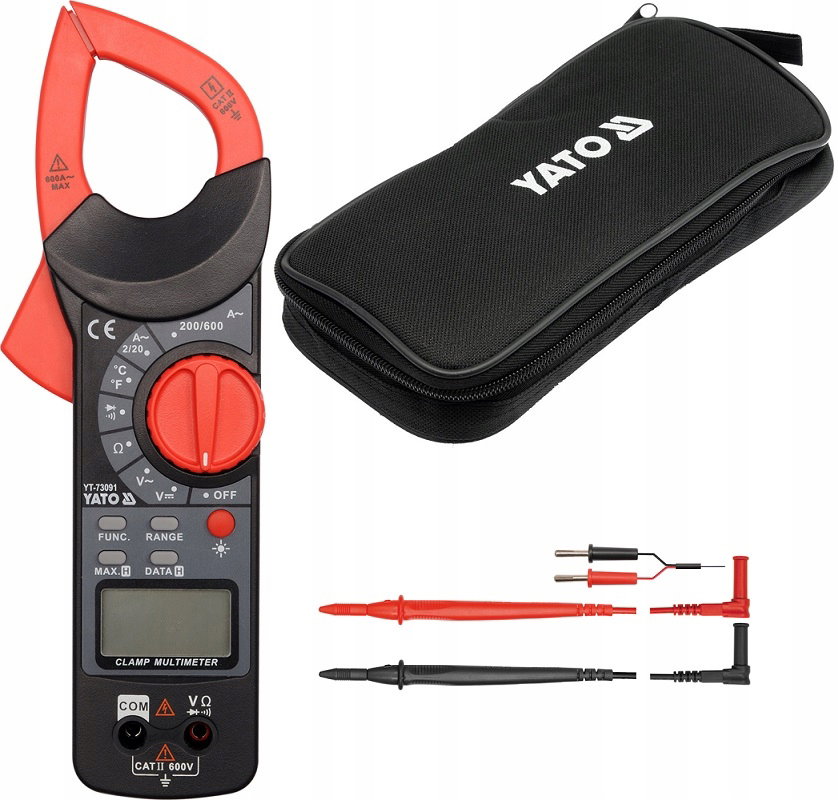

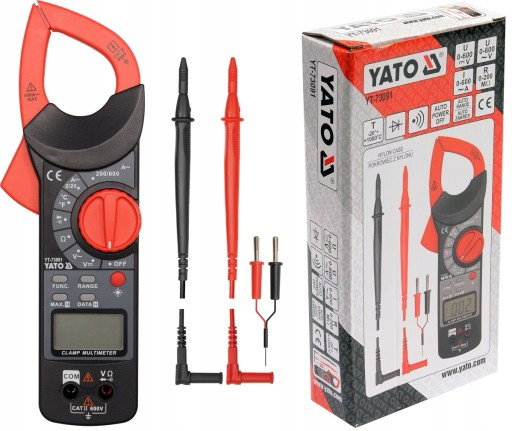

Miernik cęgowy uniwersalny YT-73091 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. PODSTAWOWE POMIARY pomiar napięcia przemiennego: A.C. 0-600V pomiar napięcia stałego: D.C. 0-600V pomiar natężenia prądu przemiennego: A.C. 0-600A pomiar rezystancji: 0-20MΩ test diody: IF 1mA, UR 1.48V test ciągłości obwodu: 0-120Ω DODATKOWE POMIARY pomiar temperatury: -20 do 1000°C DOKŁADNOŚCI POMIARU Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30A dokładność pomiaru miernika YT-73091 dla tego zakresu to : ±(2,5% + 5), rozdzielczość 0.1A obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 5 x rozdzielczość obliczenia: (30 x 2.5%) + 5 x 0.1 = 0,75 + 0,5 = 1,25A Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30A = 30 ± 1,25A* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235V = 235 ± 8,525V* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,106V Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi. *Miernik YT-73091 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia i natężenia AC tylko dla prawidłowego przebiegu sinusoidalnego. WBUDOWANE FUNKCJE AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu FUNC. - zmiana trybu pomiaru np. z pomiaru temperatury z °C na °F, przełączanie testu diody na test ciągłości obwodu DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości MAX HOLD - zachowanie na wyświetlaczu maksymalnej wartości pomiaru DODATKOWE INFORMACJE wyświetlacz LCD, maksymalny wyświetlany wynik: 1999 podświetlenie ekranu sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω możliwość włączenia testów diody i ciągłości obwodu osobno cęgi rozwierają się do 37mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 37mm w zestawie sondy pomiarowe oraz pokrowiec konstrukcja z zabezpieczeniami przeciążeniowymi automatyczne wyłączenie się miernika wskaźnik niskiego poziomu baterii zasilanie: dwie baterie 1,5V(AAA) OPIS WIZUALNY UWAGA Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu. Dane techniczne Numer indeksu YT-73091 Marka Yato Waga brutto (kg) 0.5750 Master Carton MC 20 Pal 480 Automatyczny zakres TAK Pomiar napięcia przemiennego 0-600V Pomiar napięcia stałego 0-600V Pomiar rezystancji 0-20MΩ Pomiar temperatury -20 do 1000°C Prąd przemienny 0-600A Test ciągłości obwodu TAK Test diody TAK
