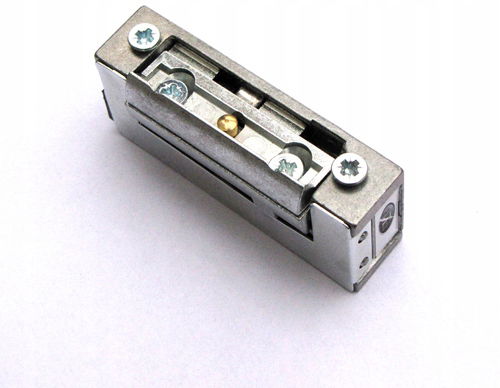

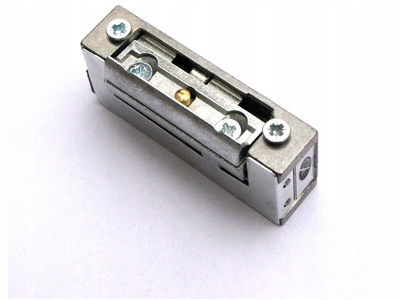

ZACZEP ELEKTRA R5 Z PAMIĘCIĄ. BEZ BLOK.

Opis produktu:

ZACZEP ELEKTRA R5 Z PAMIĘCIĄ

BEZ BLOKADY

NAJWAŻNIEJSZE CECHY

• zaczep R5 dostosowany jest do współpracy z drzwiami z profili aluminiowych i PVC
• zaczep jest symetryczny, jeden model do drzwi lewych i prawych
• specjalna konstrukcja rygla umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnic
• pamięć uwalnia od ciągłego trzymania guzika przy domofonie

PRZEZNACZENIE

Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym.

OPIS

Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 17x30x69 mm. Aby dostosować zaczep R5 do współpracy z drzwiami z profili aluminiowych i PVC zmniejszono wysokość zaczepu elektromagnetycznego z 21 mm w wersji R4 na 16,5 mm w R5. Przesunięcie osi obrotu rygla w dół pozwoliło uzyskać efekt obwodowego ruchu rygla, co umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnicy. Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R5 można montować ze standardowymi szyldami firmy "Elektra Plus".

Wychylenie rygla w zaczepach R3, R4 i R5 Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych. Zaczep R5 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

WERSJA ZACZEPU

Z pamięcią - funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep "pamięta" go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi "kasujemy" pamięć, wówczas zaczep wraca do stanu pierwotnego.

Funkcję tę możemy wykorzystać gdy:

• chcemy opuścić pomieszczenie bez użycia klucza lub klamki,
• gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem,
• proces wchodzenia przeciąga się w czasie.

Szczegółowa instrukcja montażu zaczepu z pamięcią w sekcji ,,DO POBRANIA".

UWAGA! Jeśli drzwi nie zostaną otwarte zapadka pozostanie cały czas w stanie odblokowanym – a więc drzwi również. Praca zaczepu charakteryzuje się cichym brzęczeniem.

WYMIARY OGÓLNE ZACZEPU R5

SCHEMAT ZACZEPU R5 W OŚCIEŻNICY

SPECYFIKACJA TECHNICZNA

• Wymiary zewnętrzne obudowy: 16,5 x 29 x 68 mm
• Masa: 0,13 kg
• Maksymalna masa zaczepu z szyldem: 0,34 kg
• Dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• Dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
• Napięcie znamionowe U: 10 ± 2V *
• Dopuszczalny czas nieprzerwanej pracy: 30 min.
• Zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
• * pozwala zastosować transformator dzwonkowy:

POBÓR PRĄDU

• N: 8V,10V,12V,8V,10V,12V
• W: Prąd zmienny (AC) [mA],Prąd stały (DC) [mA]
• R: 300,420,500,380,480,600
