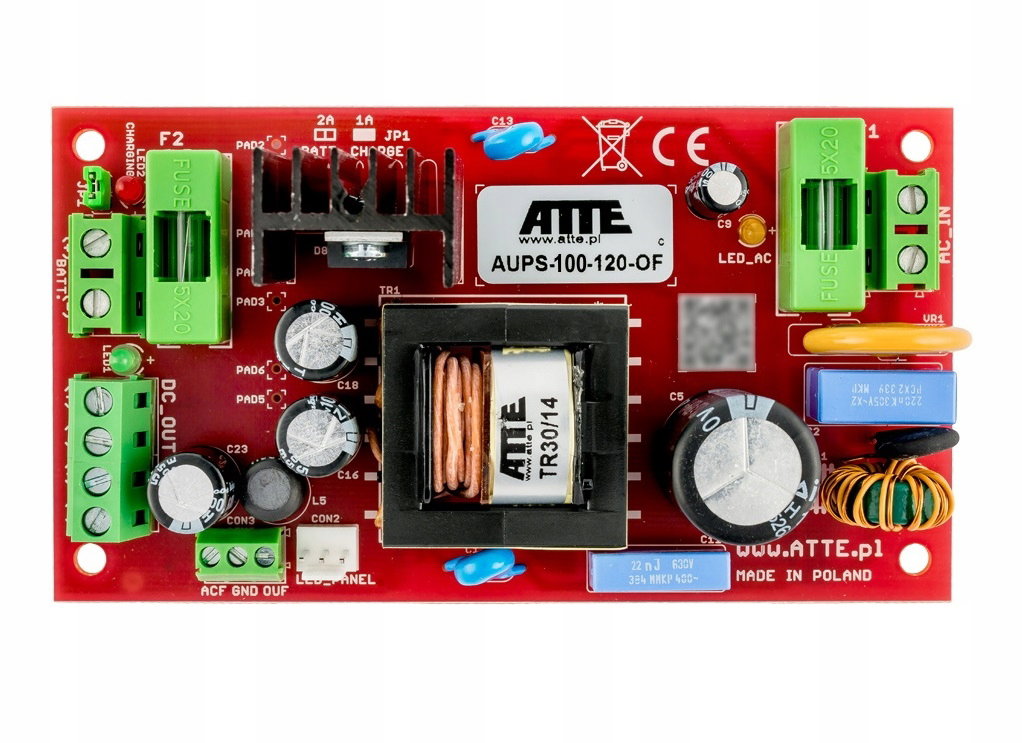

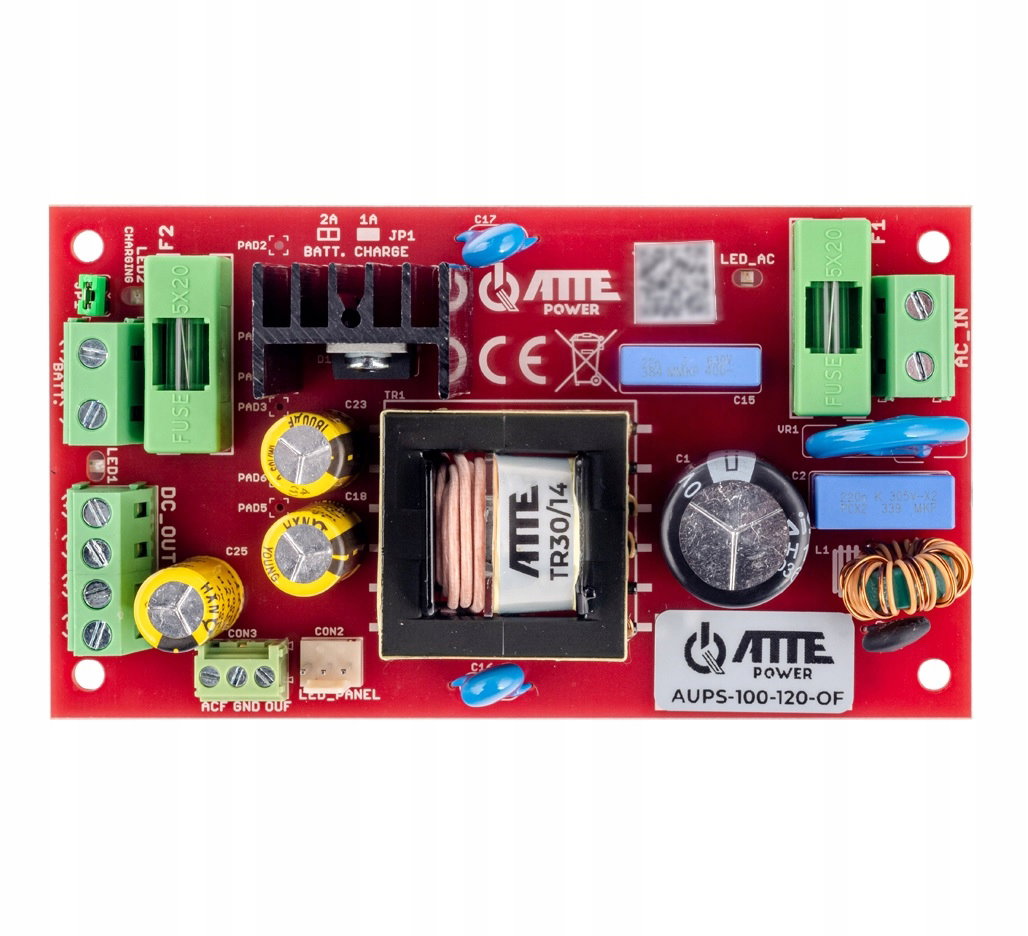

Zasilacz buforowy AUPS-100-120-OF Zasilacz buforowy SMPS 12V, Vin 230VAC, Vout 10,2...13,8VDC, Iout 8A, Ich 1 / 2A, Pout 100W moduł do zabudowy Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS. Układ jest przystosowane do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM). Konstrukcja OF ( Open Frame ) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Najważniejsze cechy: ✅ długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS ✅ oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%) ✅ zabezpieczenia przeciwzwarciowe ( SCP ), przeciążeniowe ( OLP ), termiczne ( OHP ) i przepięciowe ✅ ochronę akumulatora przed nadmiernym rozładowaniem ( UVP ), przeciążeniem oraz odwrotnym podłączeniem ✅ możliwość uruchomienia bez zasilania sieciowego (z akumulatora) ✅ wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami) ✅ łatwy montaż w obudowach serii ABOX posiadających otworowanie systemowe w rastrze 10,8 mm Dodatkowe informacje: ✅ zastosowanie dodatkowej przetwornicy serii ASUC pozwala na podniesienie napięcia wyjściowego i dostosowanie go do wymogów instalacji (np. do 24 / 48 / 55 VDC) ✅ dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego moduły stabilizującego serii AVC lub AVIC Dane techniczne: ⏩ Akumulator: 1 x akumulator żelowy lub AGM 12V / 7 ... 18Ah ⏩ Napięcie wyjściowe: 10,2 ... 13,8 VDC ⏩ Prąd wyjściowy: 8 A - ciągły, 10 A- maksymalny (podczas ładowania akumulatora) ⏩ Moc zasilacza: 100 W - ciągła, 120 W - maksymalna (podczas ładowania akumulatora) ⏩ Sprawność: 90% @100 W ⏩ Napięcie wejściowe: 190 ... 260 VAC, 50Hz ⏩ Prąd ładowania akumulatora: 1 A lub 2 A (wybierane zworą JP1) ⏩ Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15A ⏩ Zabezpieczenie wyjścia zasilacza: Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 12 A (automatyczny powrót po zwarciu), Praca z akumulatora: Bezpiecznik topikowy 10 A ⏩ Zabezpieczenie obwodu akumulatora: Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 10 A, Zabezpieczenie przez głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10,2 V (automatyczny powrót po podaniu napięcia sieciowego). ⏩ Sygnalizacja: LED1 (żółta) - obecność napięcia sieci, LED2 (zielona) - obecność napięcia wyjściowego, LED3 (czerwona) - ładowanie akumulator. ⏩ Wyjścia techniczne: OUF – brak napięcia +DC_OUT (NC) ACF – brak napięcia AC (NC) Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) ⏩ Uruchomienie przy braku zasilania AC: Samoczynne po podłączeniu akumulatora ⏩ Konstrukcja obudowy: Brak - moduł do zabudowy ⏩ Montaż : Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm ⏩ Temperatura pracy: -25 ... +50°C ⏩ Wymiary (S x W x G): 118 x 65 x 45 mm ⏩ Waga: 0,15 kg Kod producenta: AUPS-100-120-OF
