Opis produktu:

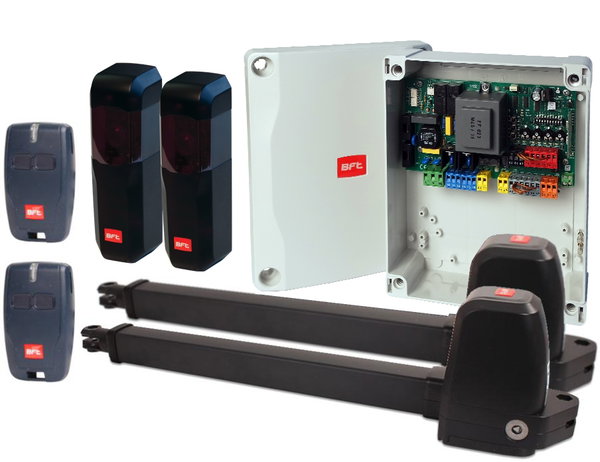

Zestaw BFT ATHOS KIT AC A40

Przeznaczenie

Kompletny zestaw 230 V do bram skrzydłowych o wadze do 400 kg i długości do 4 metrów (na 1 skrzydło).

W skład zestawu wchodzi

• Siłownik ATHOS AC A40 - prawy
• Siłownik ATHOS AC A40 - lewy
• Centrala sterująca ALENA SW2
• Obudowa centrali sterującej
• Fotokomórki COMPACTA A20-180
• 2szt. pilotów Mitto B2
• Komplet akcesoriów montażowych (uchwyty, śruby itp.)

Najważniejsze cechy

• Siłowniki do bram skrzydłowych rezydencjalnych,
• Zestaw do bram o masie skrzydła do 400 kg przy długości do 4 metrów.
• Silnik zasilany napięciem 230V
• Wysprzęglenie za pomocą klucza
• Funkcja amperometrycznego wykrywania przeszkód
• Częstotliwość użytkowania - do 60 cykli na dobę

Opis

Zestaw automatyki do bramy dwuskrzydłowej do skrzydła o długości 4 metrów, a co za tym idzie siłowniki ATHOS pozwalają na otwarcie bramy dwuskrzydłowej o świetle aż do 8 metrów.

Siłowniki ą wyposażone w elektroniczny ogranicznik momentu obrotowego. Należy nim sterować poprzez dedykowaną centralę sterującą ALENA. Siłownik jest wyposażony w system detekcji przeszkód, spełniający wymogi norm EN12453 oraz EN 12445. Wymagane jest zastosowanie odbojów mechanicznych.

Dzięki swojej strukturze złożonej z aluminiowych odlewów ciśnieniowych i wysokiej jakości materiałów, takich jak przekładnia ślimakowa i ślimacznica z brązu, siłowniki Athos gwarantują maksymalną wytrzymałość, niezawodność i żywotność. Silnik jest samohamowny: awaryjne otwieranie jest zawsze łatwe dzięki trójkątnemu (klucz patentowy) systemowi odblokowania. Za bezpieczeństwo odpowiada regulowane sprzęgło elektryczne (regulacja napięcia). Silnik zabezpieczony wyłącznikiem termicznym.

Centrala sterująca ALENA SW2 posiada wyjmowalne kolorowe i ponumerowane listwy zaciskowe, zintegrowany dwukanałowy odbiornik radiowy na 63 piloty oraz funkcję furtki sterowaną radiowo.

Specyfikacja techniczna

• Zasilanie: 230V +/- 10% 50Hz
• Silnik: 230V
• Moc pobierana: 280W
• Max. długość skrzydła: 4m
• Max. ciężar skrzydła: 400kg
• Użyteczny skok roboczy: 400 mm
• Max. kąt otwarcia: 110 stopni
• Czas otwarcia: 16 sek.
• Wykrywanie przeszkód: TAK
• Rodzaj wykrywania przeszkód: elektroniczne
• Wyłączniki krańcowe: brak
• Spowolnienia: TAK, na otwarciu i zamknięciu (regulowane)
• Blokada: mechaniczna
• Odblokowanie: klucz trójkątny
• Reakcja na przeszkodę: sprzęgło elektryczne
• Temperatura pracy: od -20 C do + 55 C
• Stopień ochrony: IP 54
• Smarowanie przekładni: smar
• Tryb użytkowania: 60 cykli na dobę
• Masa siłownika: 7,3kg
• Zastosowanie do słupków: murowanych, lub metalowych
• Centrala sterująca: Alena SW2

Przykład zastosowania i wymiary
