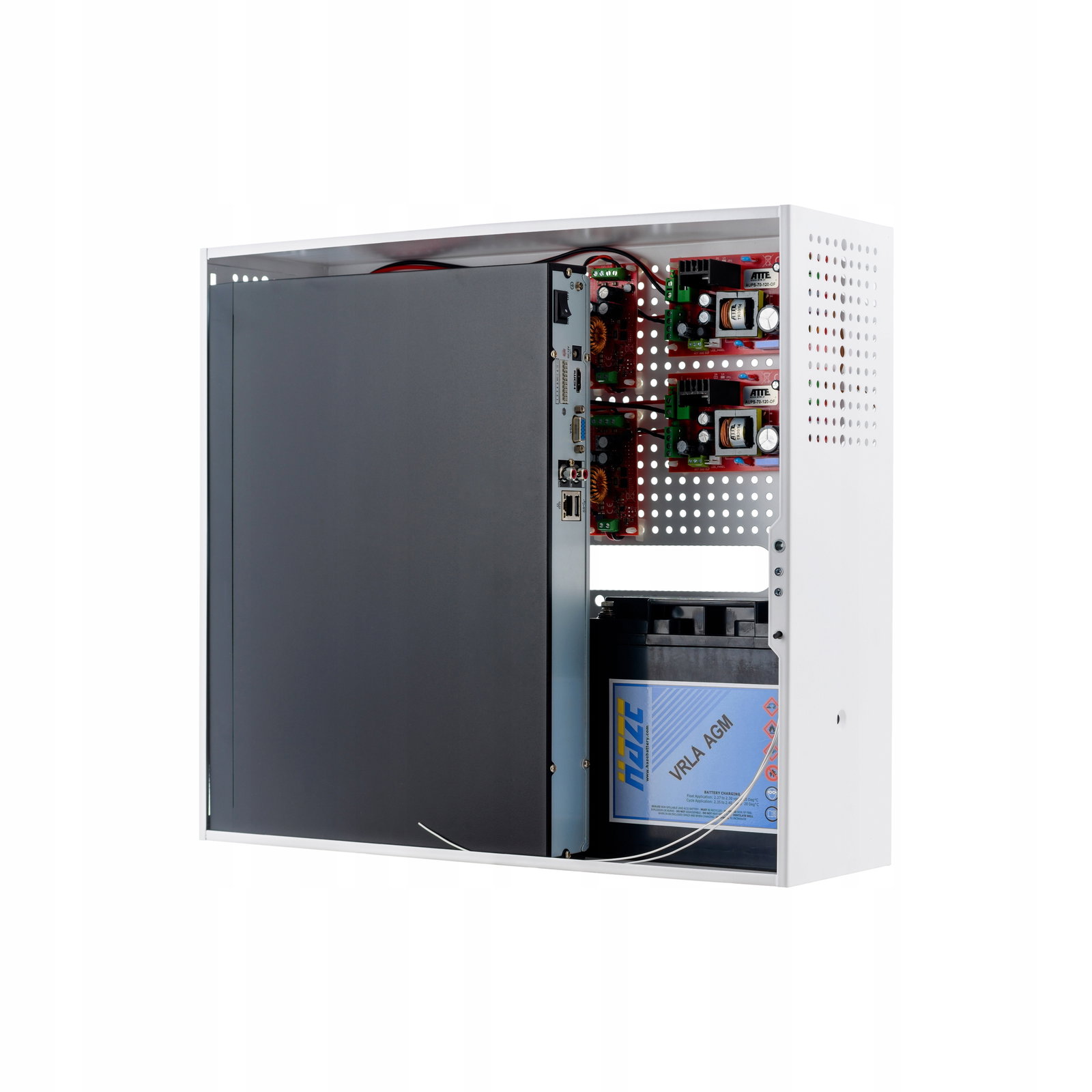

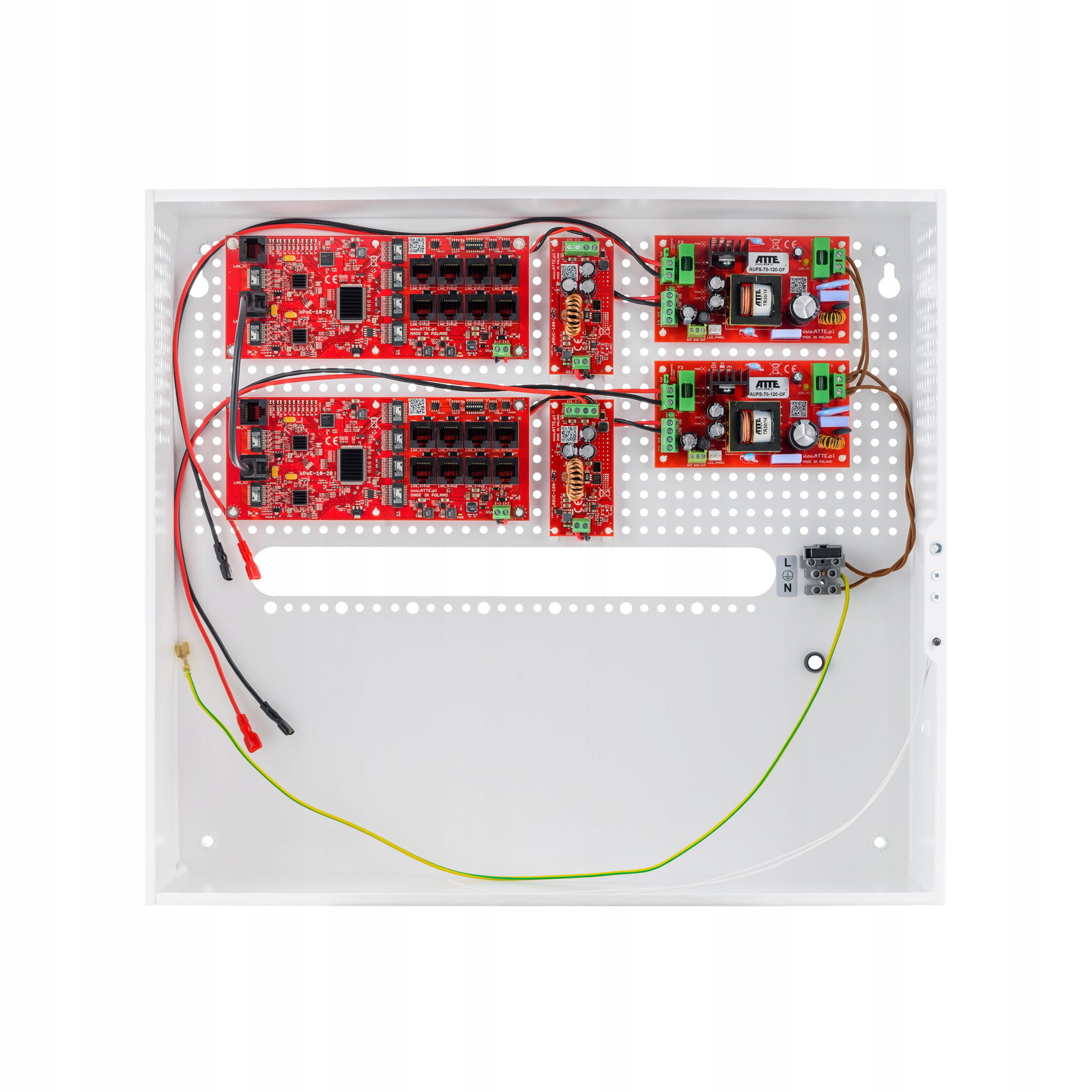

Switch PoE do 16 kamer IPUPS-16-20-H ATTE Kod towaru: IPUPS-16-20-H Najważniejsze cechy i funkcje: obsługa kamer 4K Ultra HD możliwość buforowego zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót) możliwość wyłączenia zasilania na portach PoE wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych do 40W mocy na portach PoE (LAN_1 do LAN_8) łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów wysoka sprawność modułu zasilacza (90%) dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC łatwy i szybki serwis instalacji dzięki modułowej budowie łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy) miejsce na 2 akumulatory 18Ah miejsce na rejestrator wideo (NVR) możliwość zachowania zapasu kabli wewnątrz obudowy przepusty kablowe z tyłu obudowy dystans do ściany/powierzchni montażowej W skład zestawu wchodzą: 1x obudowa ABOX-H 2x zasilacz AUPS-70-120-OF 2x przetwornica ASUC-100-480-OF 2x switch xPoE-10-20-OF brak akumulatorów w zestawie maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX-H Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD. Niezarządzalne switche PoE z zasilaczem buforowym serii IPUPS przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego. Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy. Dane techniczne: Porty LAN 18 portów RJ45 (16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) Obsługiwane odbiorniki PoE (standard / moc max) 802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC) 802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE - do 40W LAN_1...LAN_8 Wyjścia PoE (standard / tryb zasilania) LAN_1...LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-) Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) LAN_1...LAN_8 0,75A / elektroniczny (auto-powrót) Mikroprzełączniki SW1 (DIP switch) przełączniki 1...8 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_8 Zasilacz sieciowy (rodzaj / typ) impulsowy SMPS / 2x AUPS-70-120-OF Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem) 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza) Zabezpieczenie termiczne zasilacza TSD (thermal shutdown) 130°C, wymaga restartu Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia 180...240VAC / T3,15A bezpiecznik w listwie zasilania Moc wyjściowa zasilacza (ciągła) 2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania) Sprawność zasilacza 90% @120W Napięcie wyjściowe zasilacza 12V +/-15% Napięcie wyjściowe PoE (zasilania kamer) 48V +/- 2% Budżet mocy dla wyjść PoE (maksymalny) 130W Akumulatory / miejsce w obudowie 2x akumulator 12V (żelowy lub AGM) / 2x18Ah Prąd ładowania pojedynczego akumulatora 1A/2A (wybierane zworą JP1) Zabezpieczenie obwodu akumulatora F6,3A bezpiecznik topikowy F2 Zabezpieczenie akumulatora odłączenie akumulatora przy napięciu poniżej 10,2V Wyjścia sygnalizacji zasilacza / obciążalność / typ OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor) Montaż obudowy naścienny, otwory montażowe 6mm Zakres temperatur pracy -10°C...+40°C Montaż urządzeń wewnątrz obudowy systemowe otworowanie 4,8mm w rastrze 10,8mm Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe) ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany Wymiary / masa netto / stopień ochrony 400x450x140mm / 4,7kg / IP20
