Zestaw buforowy do 17 kamer IP switch PoE 17P+1UP ATTE IPUPS-17-11-H

Opis produktu:

Zestaw buforowy do 17 kamer IP switch PoE 17P+1UP ATTE IPUPS-17-11-H

Zestaw buforowy do 17 kamer IP, w obudowie wewnętrznej ABOX-H (2x AKU 18Ah + NVR), zasilacz 144W (2x 72W), switch PoE 18 portowy 10/100Mbps (17xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IPUPS-17-11-H

Przeznaczenie

IPUPS-17-11-H to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 17 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Najważniejsze cechy i funkcje:

• możliwość buforowego zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 280m (w trybie Long Range)
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 70W mocy na porcie LAN_5 PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (90%)
• dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• miejsce na 2 akumulatory 18Ah
• miejsce na rejestrator wideo (NVR)
• przepusty kablowe z tyłu obudowy
• dystans do ściany/powierzchni montażowe
• możliwość zachowania zapasu kabli wewnątrz obudowy

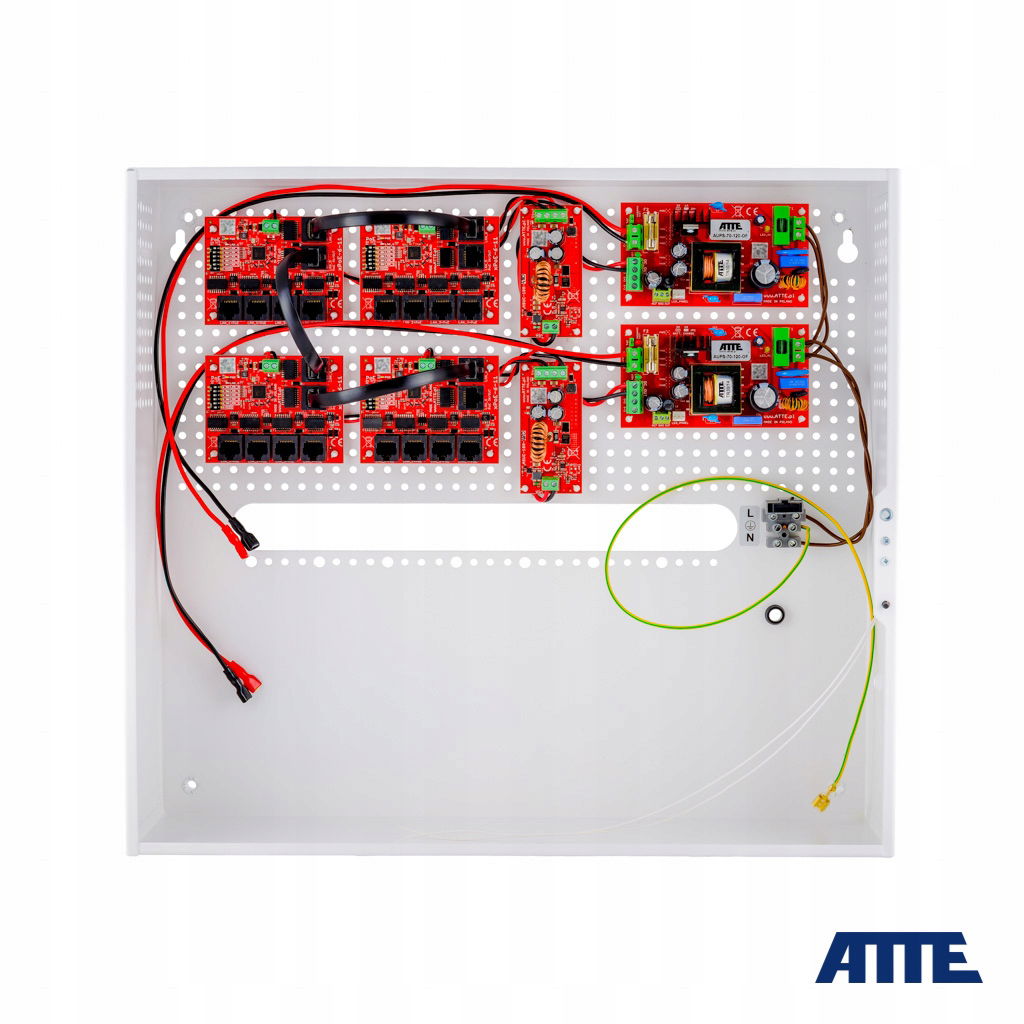

W skład zestawu wchodzą:

• 1x obudowa ABOX-H
• 2x zasilacz AUPS-70-120-OF
• 2x przetwornica ASUC-100-480-OF
• 4x switch xPoE-6-11-OF

Uwagi:

• brak akumulatorów w zestawie

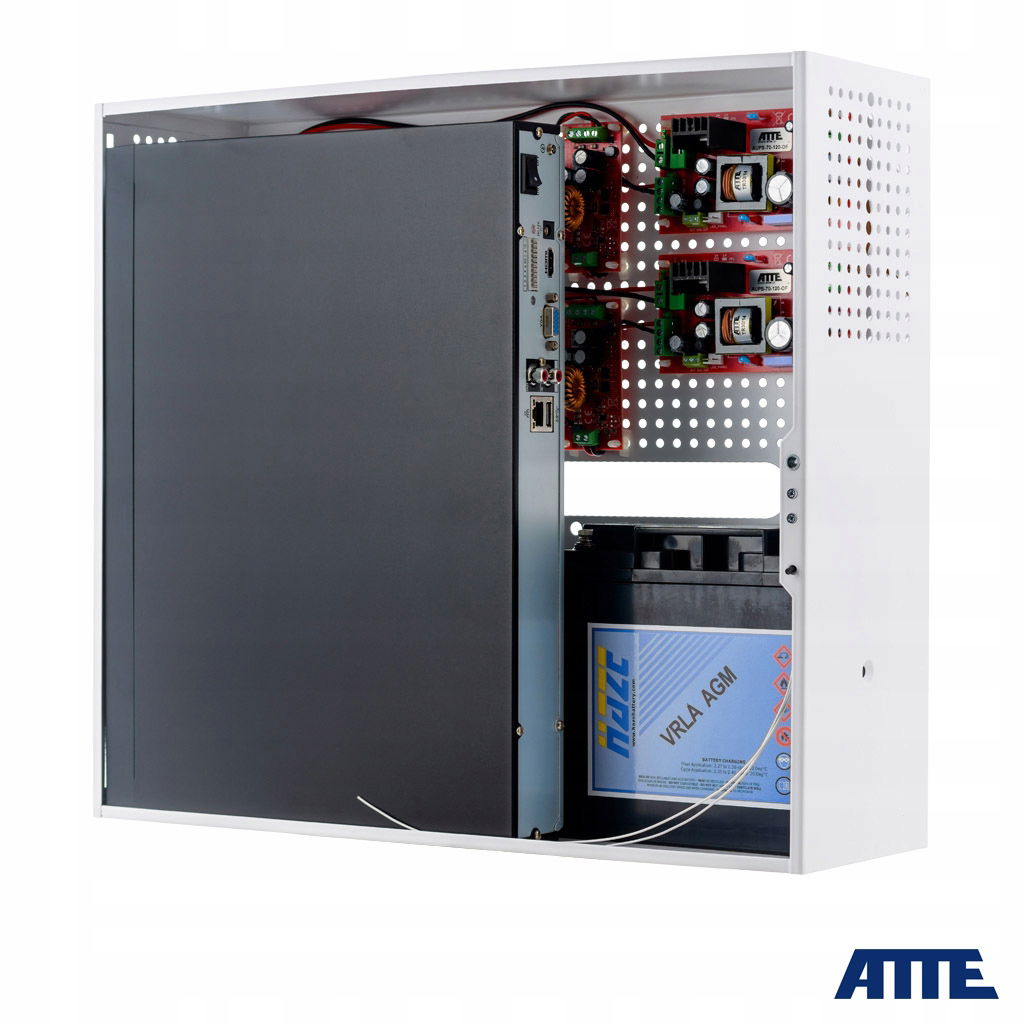

• maksymalne wymiary rejestratora montowanego wewnątrz obudowy razem z 2xAKU 18Ah: 390x390x60mm

Specyfikacja techniczna

Porty LAN18 portów RJ45 10/100Mbps(17xLAN+PoE, 1xUplink)Obsługiwane odbiorniki PoE (standard / moc max)802.3af - do 15,4W LAN_1...LAN_5802.3at - do 30W LAN_1...LAN_5PoE PASSIVE - do 65W LAN_5 / do 40W LAN_1...LAN_4Wyjścia PoE (standard / tryb zasilania)LAN_1...LAN_5PoE PASSIVE, mode B (4,5+) (7,8-)Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1...LAN_40,75A / elektroniczny (auto-powrót)LAN_51,25A / elektroniczny (auto-powrót)Mikroprzełączniki SW1przełącznik 1 "MODE"- tryb pracy switchaprzełączniki 2...6 "PoE ON/OFF"- zasilanie PoE na portach LAN_1...LAN_5Tryb pracy "Standard"przełącznik 1 "MODE” w pozycji OFFLAN_1...LAN_6 - zasięg do 100m (10/100Mbps)Tryb pracy "Long Range"przełącznik 1 "MODE” w pozycji ONLAN_1...LAN_4 - zasięg do 280m (10Mbps)LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)Zasilacz sieciowy (rodzaj / typ)impulsowy SMPS / 2x AUPS-70-120-OFZabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)Zabezpieczenie termiczne zasilaczaTSD (thermal shutdown) 130°C, wymaga restartuZakres napięcia wejściowego zasilacza / zabezpieczenie wejścia180...240VAC / T3,15A bezpiecznik w listwie zasilaniaMoc wyjściowa zasilaczy (ciągła)2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)Sprawność zasilaczy90% @120WNapięcie wyjściowe zasilaczy12V +/-15%Napięcie wyjściowe PoE (zasilanie kamer)48V +/- 2%Budżet mocy dla wyjść PoE (maksymalny)130WAkumulatory / miejsce w obudowie2x akumulator 12V (żelowy lub AGM) / 2x18AhPrąd ładowania pojedynczego akumulatora1A/2A (wybierane zworą JP1)Zabezpieczenie obwodu akumulatoraF6,3A bezpiecznik topikowy F2Zabezpieczenie akumulatoraOdłączenie akumulatora przy napięciu poniżej 10,2VWyjścia sygnalizacji zasilacza / obciążalność / typOUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)Montaż obudowynaścienny, otwory montażowe 6mmMontaż urządzeń wewnątrz obudowysystemowe otworowanie 4,8mm w rastrze 10,8mmZakres temperatur pracy-10...+40°CObudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ścianyWymiary / masa netto / stopień ochrony400x450x140mm / 4,73kg / IP20
