Opis produktu:

Zestaw do 5 kamer IP switch PoE 5P+1UP ATTE IP-5-11-L3

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-L3, zasilacz 96W, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IP-5-11-L3

Przeznaczenie

IP-5-11-L3 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

Najważniejsze cechy i funkcje:

• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 280m (w trybie Long Range)
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna, optyczna sygnalizacja stanu zasilania, oraz transmisji danych
• do 70W mocy na porcie LAN_5 PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (>90%)
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
• pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie zaślepki gumowe: 5x29mm
• możliwość wprowadzenia przewodów z zarobionymi wtykami (po nacięciu zaślepki)
• w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55
• opcjonalny adapter ADD-PMAL umożliwa łatwy montaż obydowy na słupach lub latarniach (sprzedawany oddzielnie)

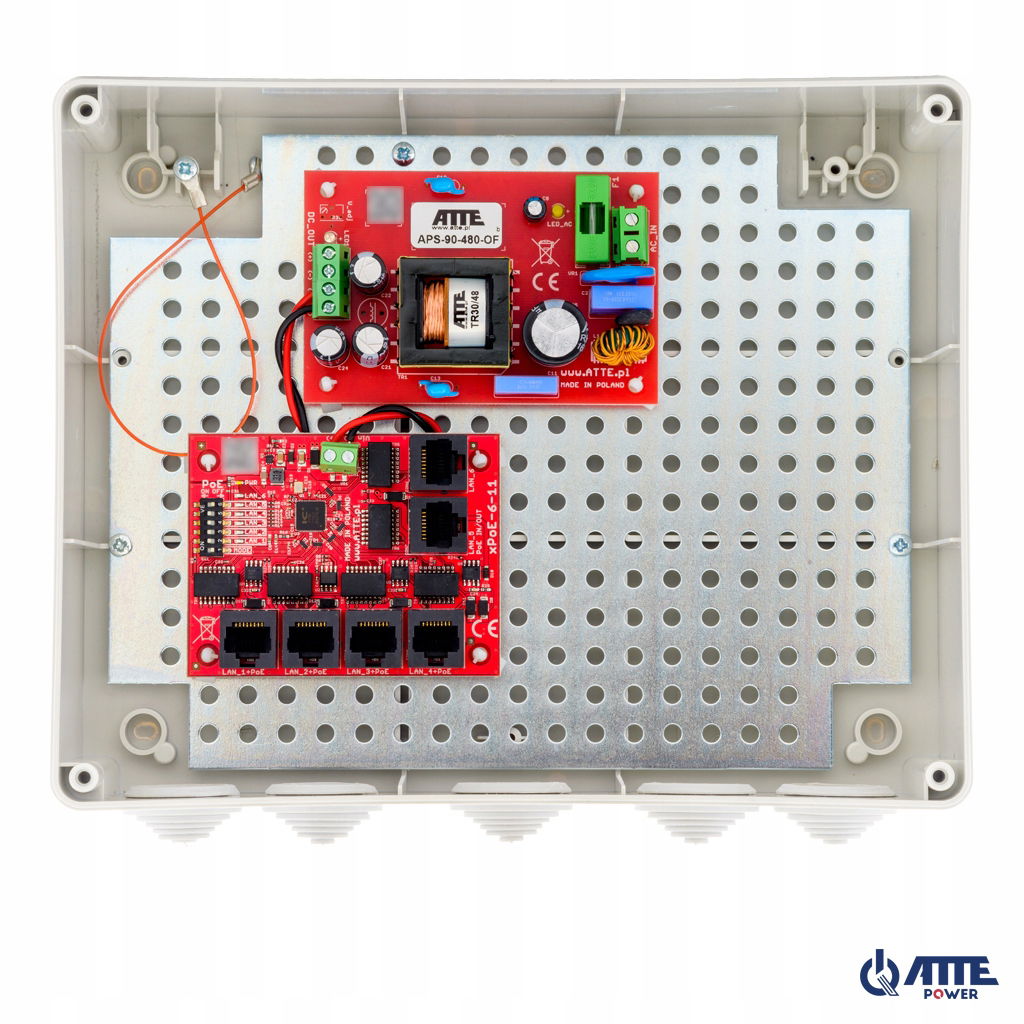

W skład zestawu wchodzą:

• 1x obudowa ABOX-L3
• 1x zasilacz APS-90-480-OF
• 1x switch xPoE-6-11-OF

Specyfikacja techniczna

Porty LAN6 portów RJ45 10/100Mbps(5xLAN+PoE, 1xUplink)Obsługiwane odbiorniki PoE (standard / moc max)802.3af - do 15,4W LAN_1...LAN_5802.3at - do 30W LAN_1...LAN_5PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4Wyjścia PoE (standard / tryb zasilania)LAN_1...LAN_5PoE PASSIVE, mode B (4,5+) (7,8-)Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1...LAN_40,75A / elektroniczne (auto-powrót)LAN_51,25A / elektroniczne (auto-powrót)Mikroprzełączniki SW1przełącznik 1 "MODE"- tryb pracy switchaprzełączniki 2...6 "PoE ON/OFF"- zasilanie PoE na portach LAN_1...LAN_5Tryb pracy "Standard"przełącznik 1 "MODE” w pozycji OFFLAN_1...LAN_6 - zasięg do 100m (10/100Mbps)Tryb pracy "Long Rangeprzełącznik 1 "MODE” w pozycji ONLAN_1...LAN_4 - zasięg do 280m (10Mbps)LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)Zasilacz sieciowy (rodzaj / typ)impulsowy SMPS /APS-90-480-OFZabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)Zabezpieczenie termiczne zasilaczaTSD (thermal shutdown) 130°C, wymaga restartuZakres napięcia wejściowego zasilacza / zabezpieczenie wejścia180...240VAC / T3,15A bezpiecznik topikowy F1Moc wyjściowa zasilacza (ciągła)96WSprawność zasilacza92% @90WNapięcie wyjściowe zasilacza (zasilania kamer PoE)48V +/-2%Montaż obudowynaścienny, uchwyty montażoweMontaż urządzeń wewnątrz obudowysystemowe otworowanie 4,8mm w rastrze 10,8mmZakres temperatur pracy-25°C...+40°CObudowa (typ / materiał / kolor / przepusty kablowe)ABOX-L3 / tworzywo /RAL7035 szary /zaślepka gumowa 5x29mmWymiary / masa netto / stopień ochrony240x190x90mm / 0,95kg / IP55
