MIERNIK CĘGOWY

MIERNIK CĘGOWY

YATO

Miernik cęgowy uniwersalny YT-73091 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600 V
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0-600 A
• pomiar rezystancji: 0-20 MΩ
• test diody: IF 1mA, UR 1.48 V
• test ciągłości obwodu: 0-120 Ω

Dodatkowe pomiary:

• pomiar temperatury: -20 do 1000 °C

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika YT-73091 dla tego zakresu to : ±(2,5% + 5), rozdzielczość 0.1 A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 5 x rozdzielczość
• obliczenia: (30 x 2.5%) + 5 x 0.1 = 0,75 + 0,5 = 1,25 A

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,25 A*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 8,525 V*
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,106 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73091 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia i natężenia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• FUNC. - zmiana trybu pomiaru np. z pomiaru temperatury z °C na °F, przełączanie testu diody na test ciągłości obwodu
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• MAX HOLD - zachowanie na wyświetlaczu maksymalnej wartości pomiaru

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• cęgi rozwierają się do 37 mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 37 mm

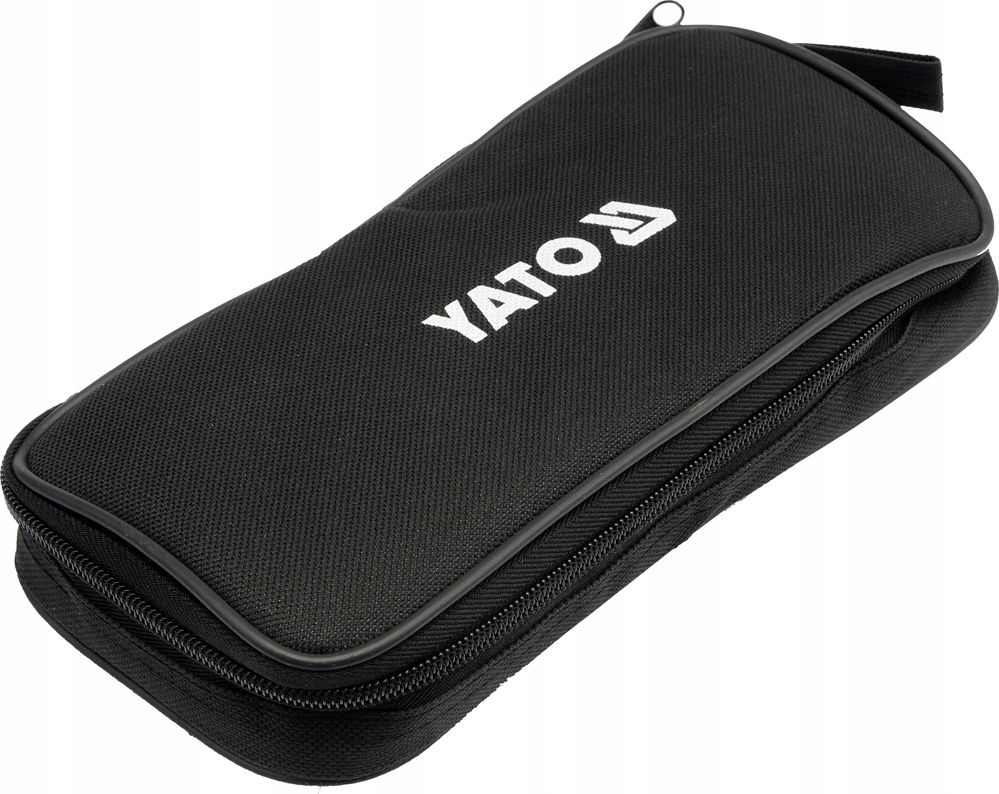

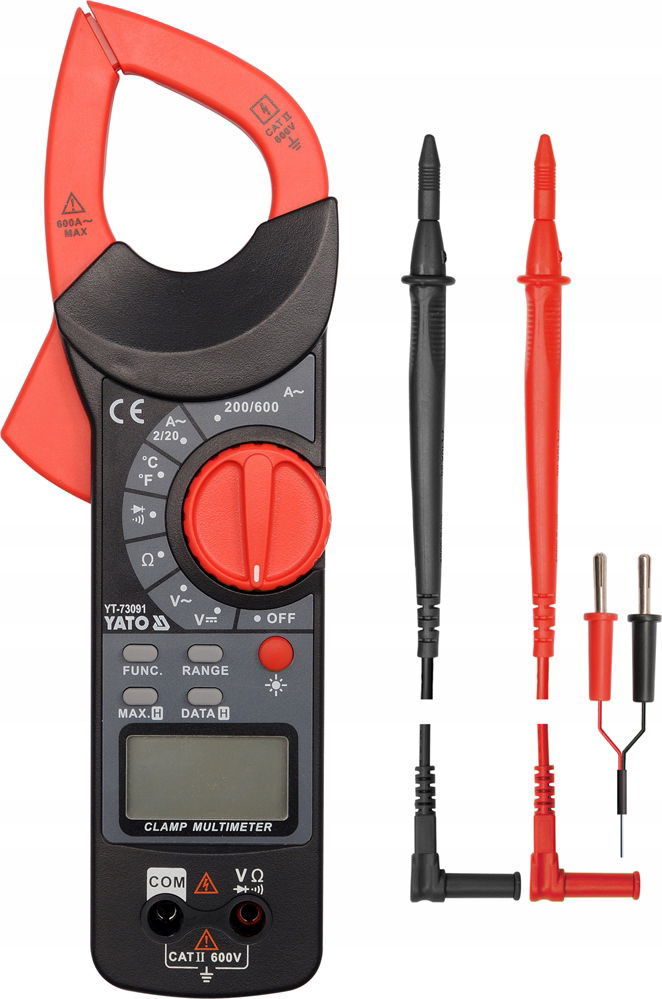

• w zestawie sondy pomiarowe oraz pokrowiec
• konstrukcja z zabezpieczeniami przeciążeniowymi
• automatyczne wyłączenie się miernika
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5 V (AAA)

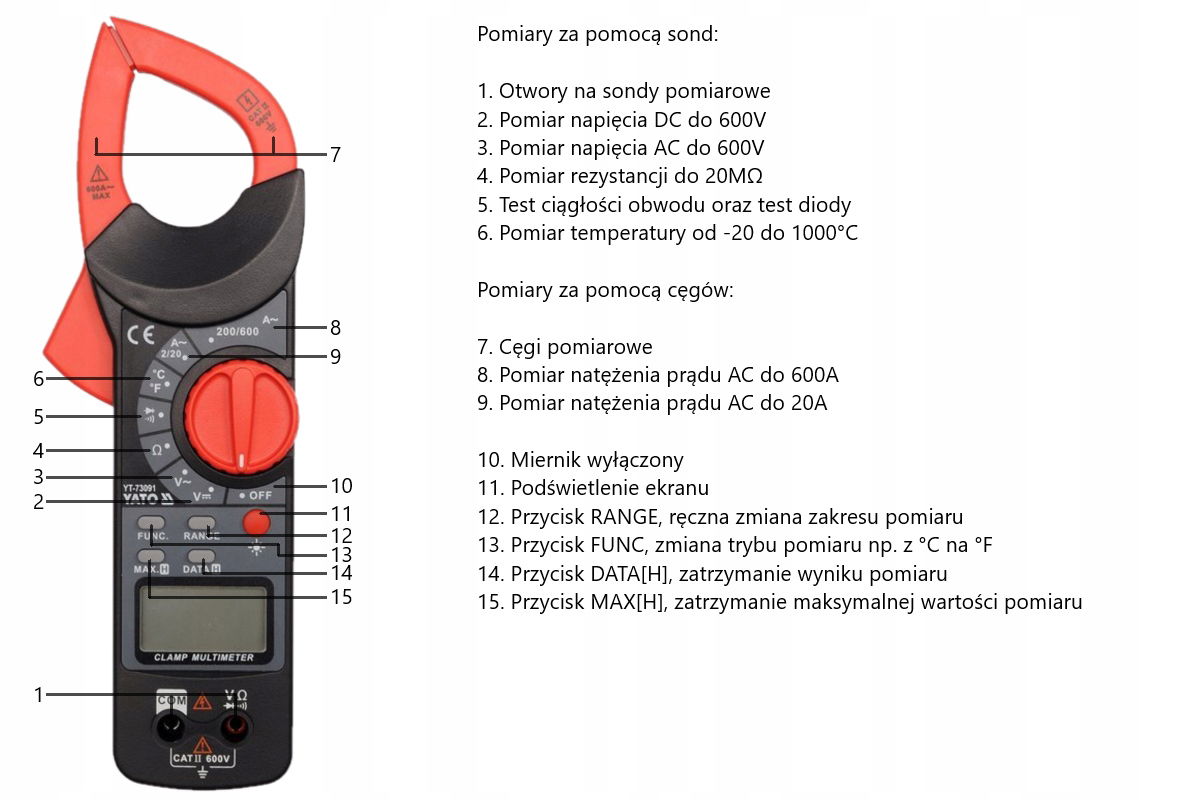

Opis wizualny:

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
