WIELOFUNKCYJNY MIERNIK CYFROWY

WIELOFUNKCYJNY MIERNIK CYFROWY

"Toya" Spółka Akcyjna

Miernik uniwersalny YT-73081 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest test baterii 1,5V i 9V za pomocą którego możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.

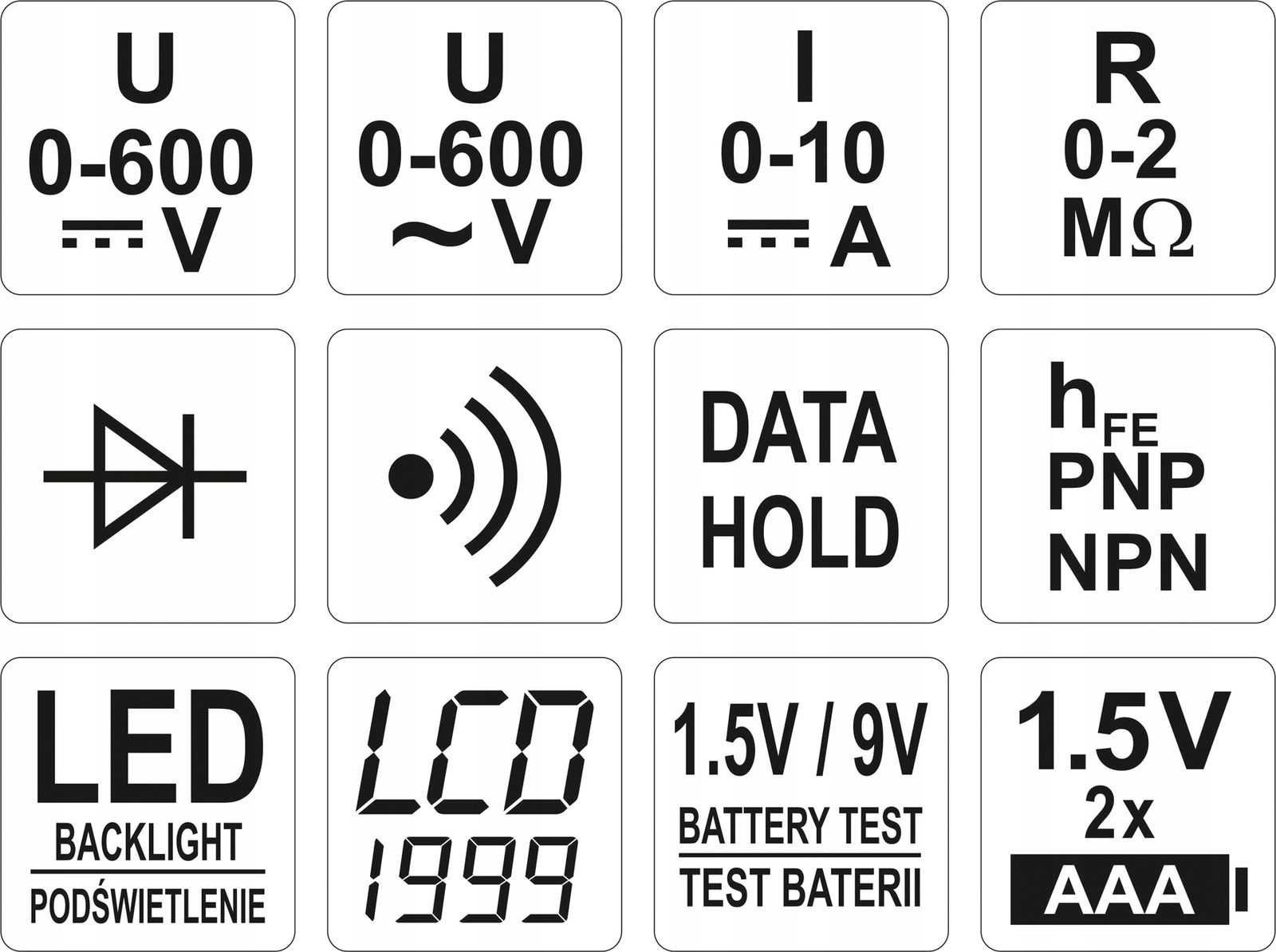

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600 V
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu stałego: D.C. 0-10 A
• pomiar rezystancji: 0-2 MΩ
• test diody: IF 1 mA, UR 2,4 V
• test ciągłości obwodu: 0-100 Ω

Dodatkowe pomiary:

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
• test baterii 1.5 V z rezystancją obciążenia ok. 3 kΩ
• test baterii 9 V z rezystancją obciążenia ok. 900 Ω

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-73081 dla tego zakresu to: ±(2% + 10), rozdzielczość 1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 14,7 V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73081 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

• Test baterii 1,5 oraz 9 V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania
• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10 A
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5 V (AAA)

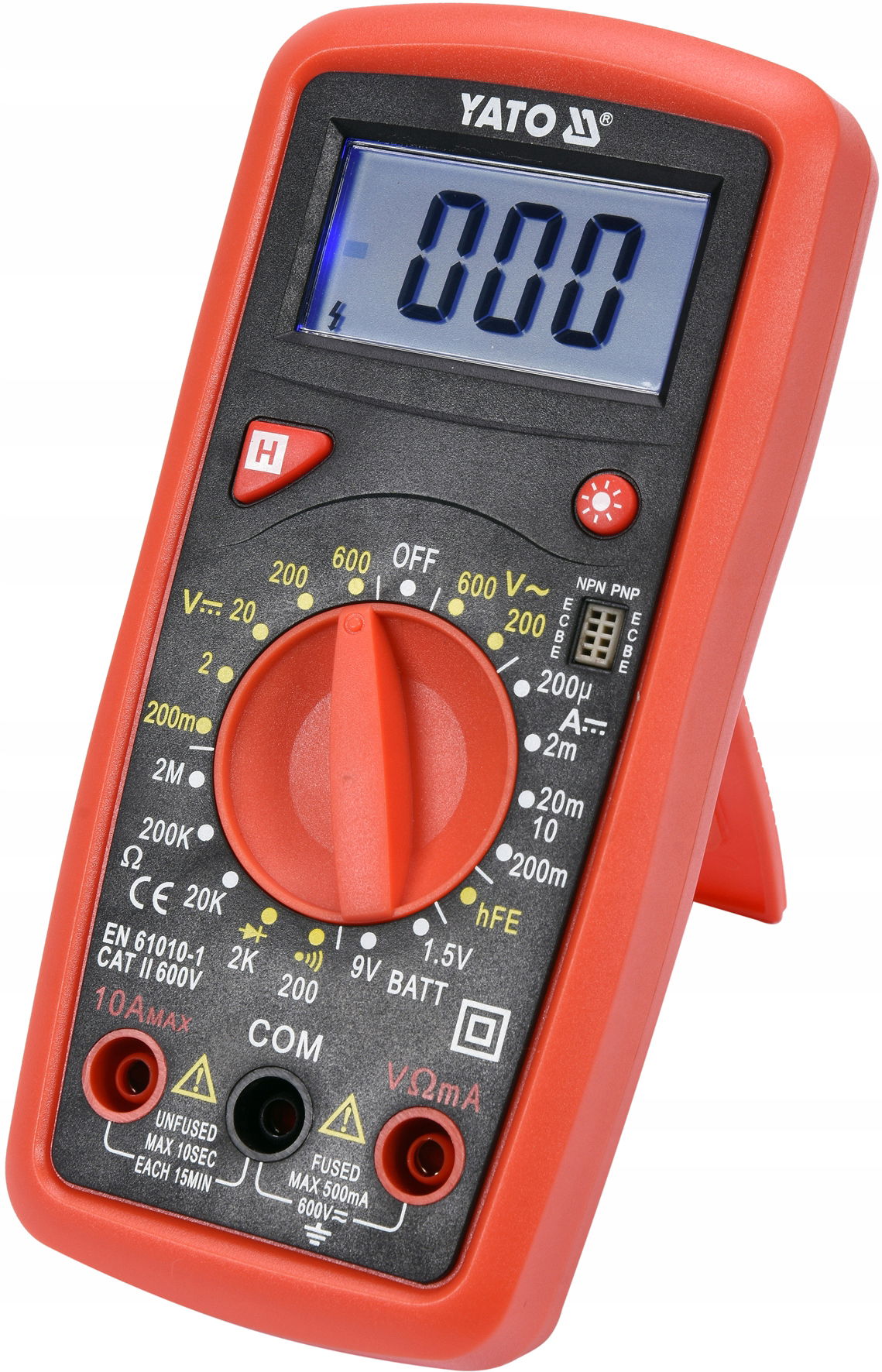

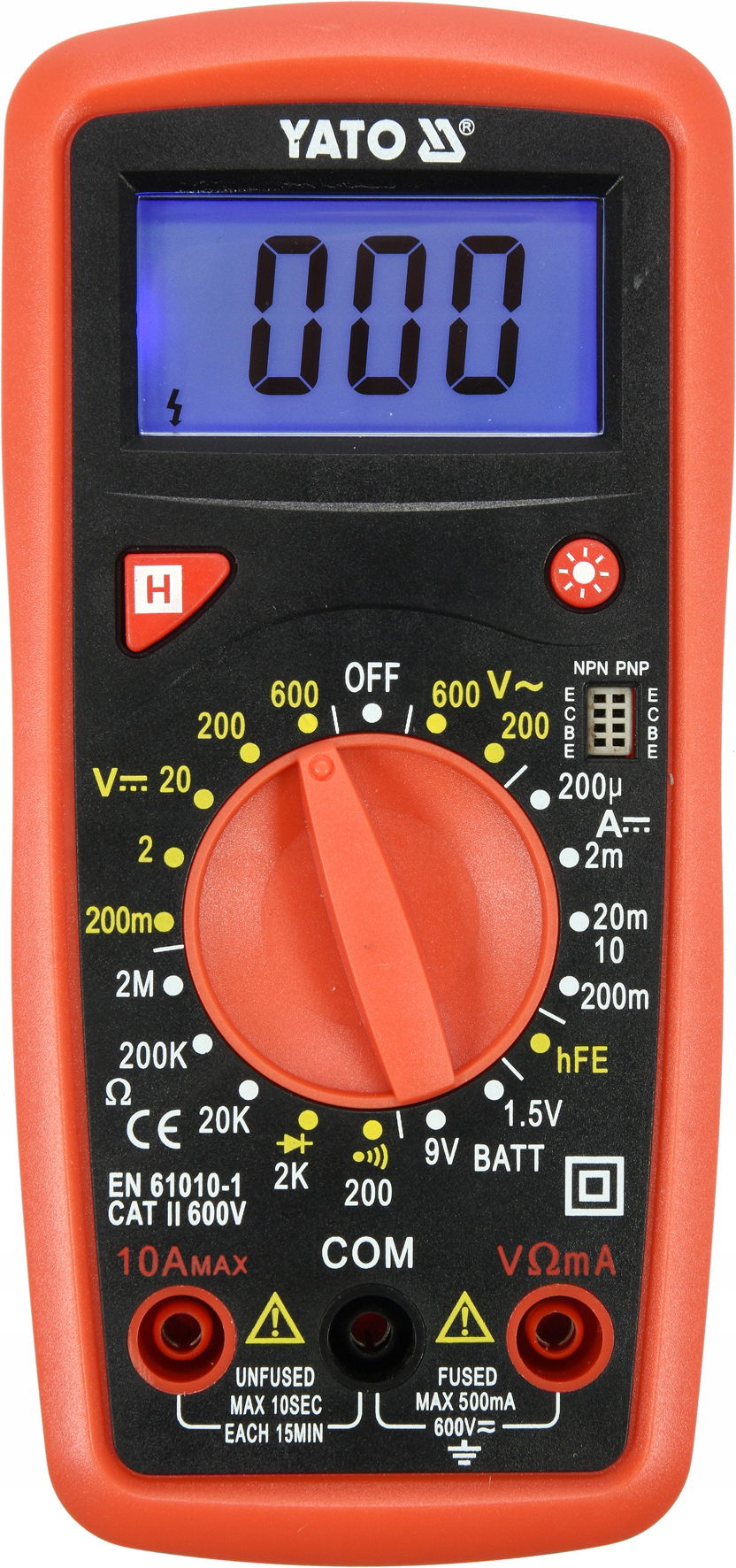

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
