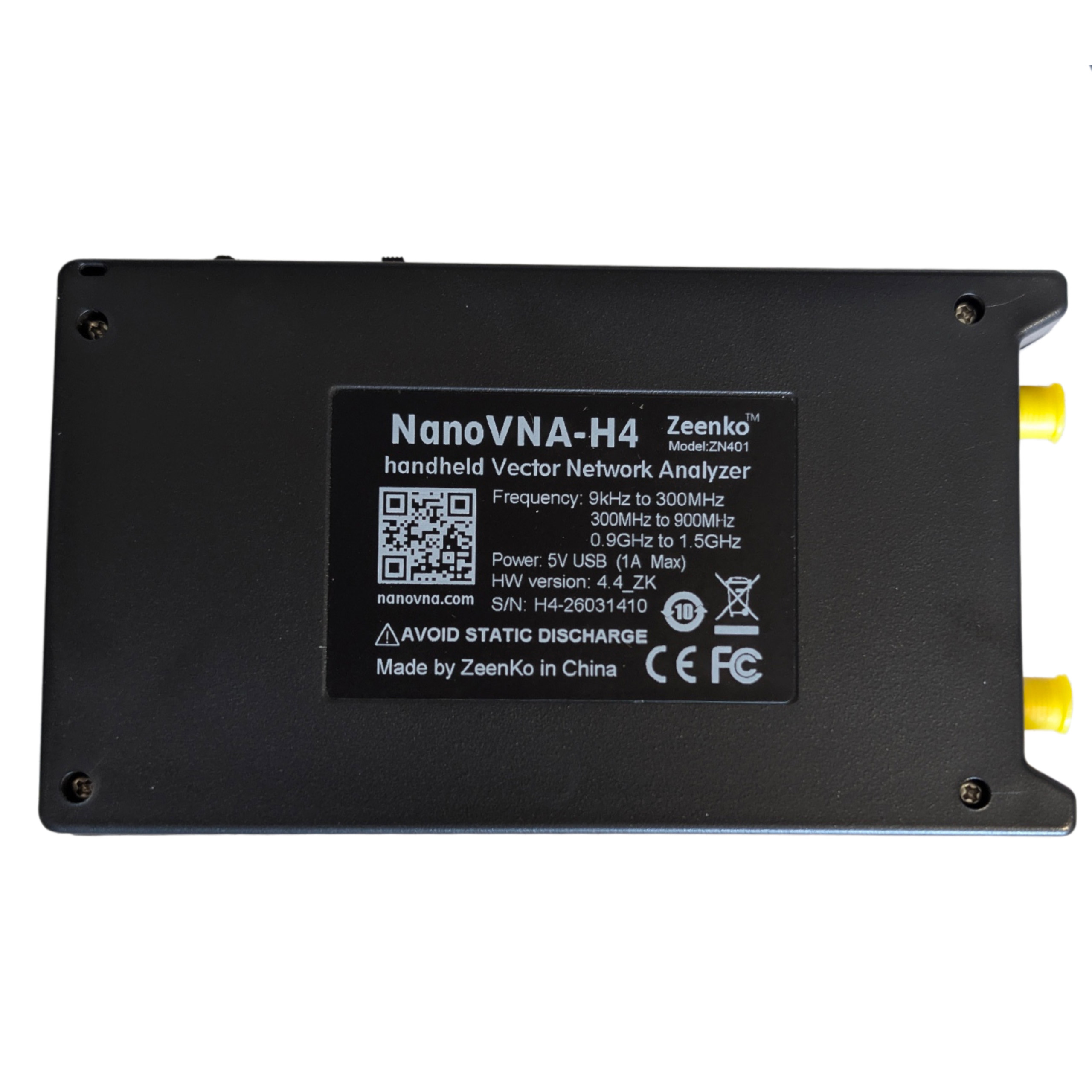

nanoVNA-H4 czarny analizator antenowy

Opis produktu

nanoNVA H4 to kolejne wydanie znanego wszystkim analizatora antenowego.

Dzięki nanoVNA H4:

• dokonasz pomiaru indukcyjności i pojemności obciążeń reaktancyjnych
• pomierzysz charakterystyki anten
• sprawdzisz dopasowanie anteny
• wykonasz pomiary porównawcze tego samego układu (pomiar bieżący vs pomiar zapisany w pamięci)
• wykonasz wykres Smitha
• zestroisz antenę do rezonansu
• zmierzycz charakterystyki filtrów

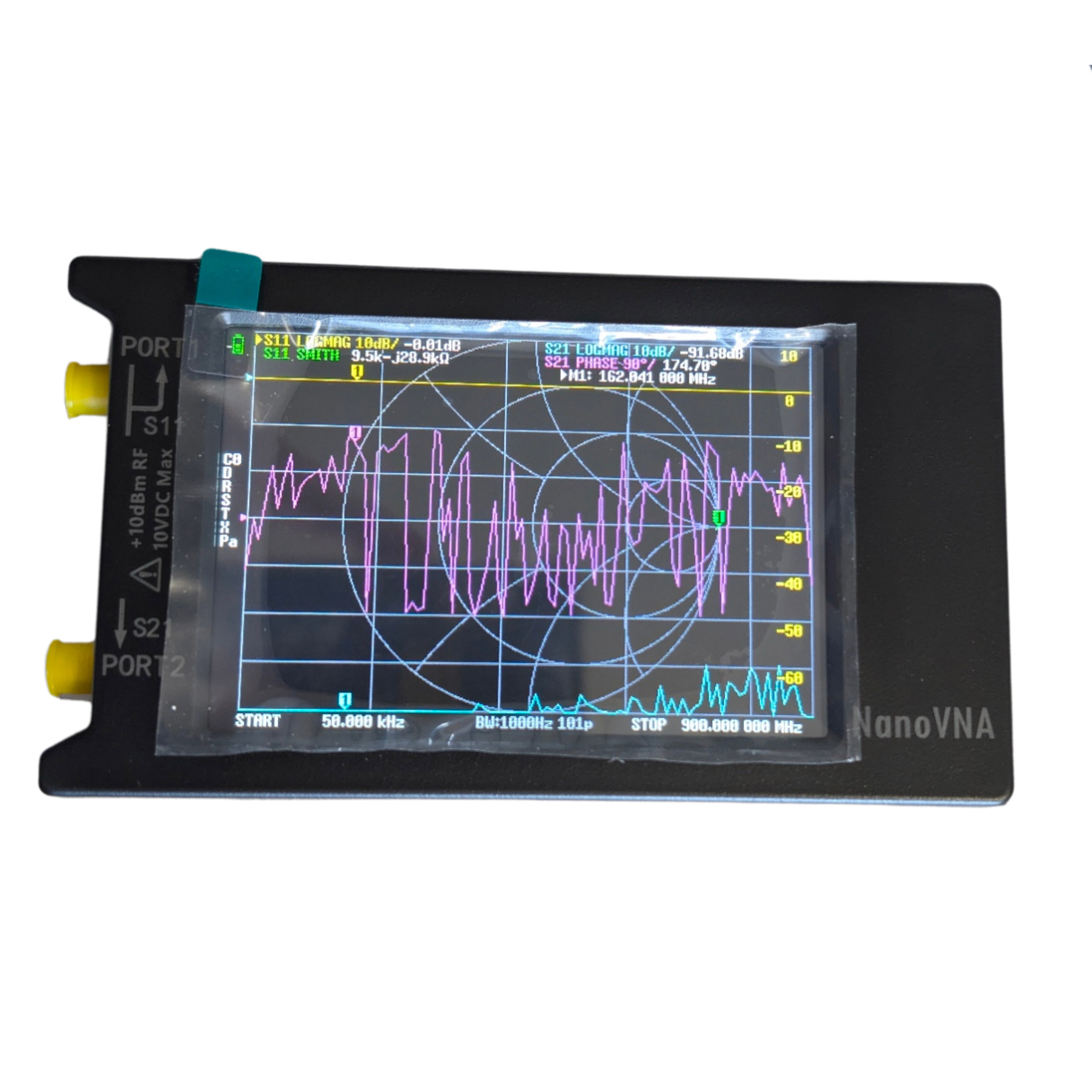

Oczywiście poza pomiarem, który natychmiast możemy obejrzeć na dotykowym kolorowym wyświetlaczu LCD o przekątnej 2.8 cala pomiary możemy obejrzeć także na komputerze.

Dostępne do pobrania darmowe oprogramowanie (link poniżej) pozwala na żywo oglądać wyniki pomiarów na PC. Dzięki oprogramowaniu zyskasz możliwość zapisania wyników pomiaru

Do analizatora dołączono zestaw do kalibracji a dzięki dwóm portom możesz dokonać dwóch pomiarów jednocześnie.

Linki do oprogramowania:

http:/hamradioshop.pl/pliki/nanoVNA/nanoVNA.zip (stary program, ale ze sterownikami do nanoVNA)

http:/hamradioshop.pl/pliki/nanoVNA/nanovna-saver-v0.2.0.exe (lepsze narzędzie, brak sterowników)

Podstawowe parametry nanoVNA H4:

• zakres częstotliwości pomiarów: 50kHz do 1500MHz.
• zakres pomiarowy:
• 70dB (50 kHz - 300 MHz),
• (50dB (300 Mhz - 600 MHz),
• 40dB (600 MHz - 900 MHz)
• 900 MHz - 1500 MHz
• Moc wyjściowa RF:-13dbm (maksymalnie -9dbm)
• Dotykowy wyświetlacz TFT o przekątnej 2.8 cala i rozdzielczości 320x240px
• Interfejs USB typu C do zasilania i komunikacji z PC
• Zasilanie: USB 5 V 120mA
• Wbudowany akumulator 400 mAh
• Punkty kalibracji: 101
• liczba punktów skanowania: 101 (stały)
• możliwość ustawienia od 1 do 4 markerów
• średni czas pracy na baterii: około 2 godzin
• złącza antenowe: SMA
• wymiary (bez gniazd): 54mm x 85.5mm x 11mm
• współpraca z oprogramowaniem na komputer PC
• zestaw kalibracyjny w komplecie
• rewelacyjna relacja ceny do jakości i możliwości.

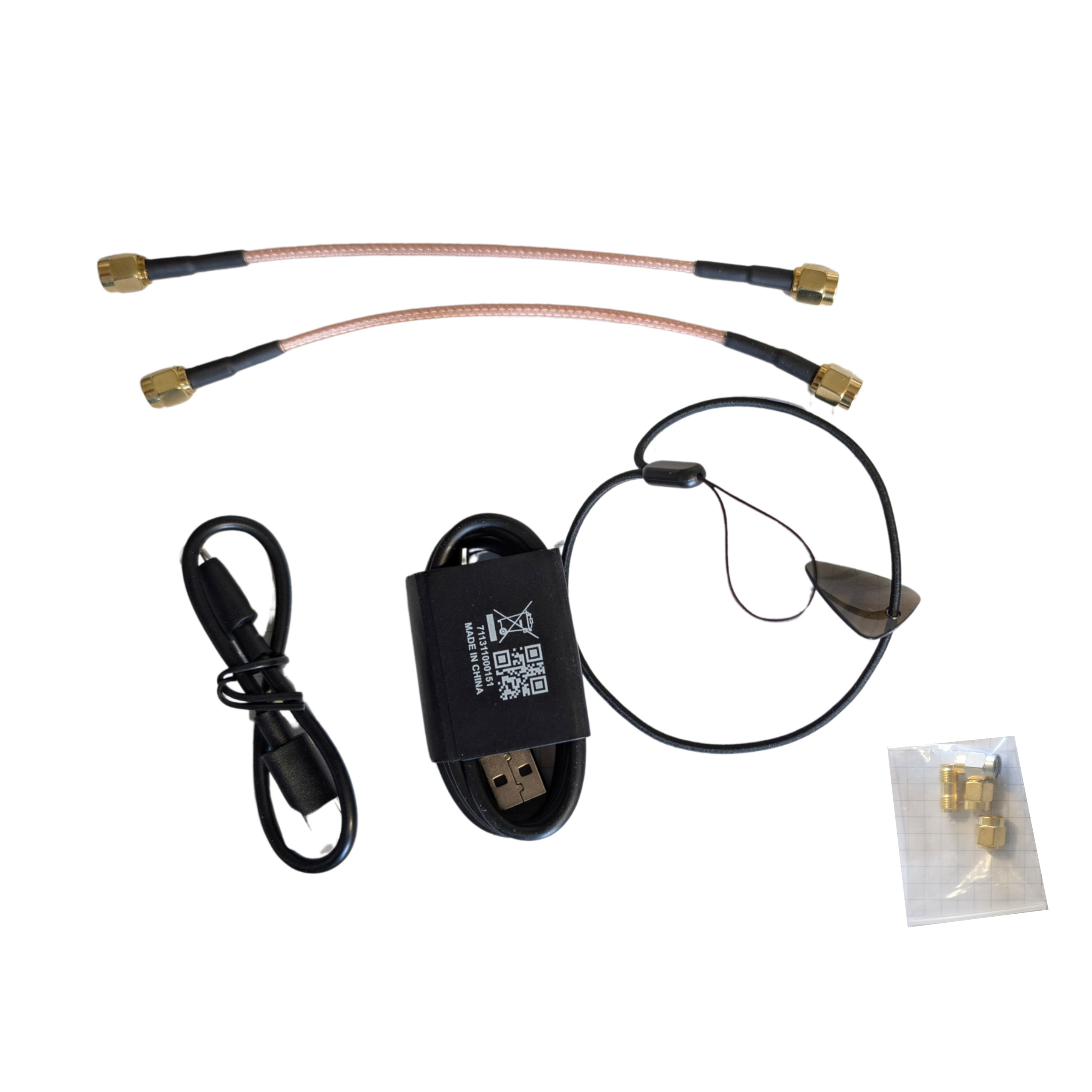

Zawartość opakowania nanoVNA H4:

• nanoVNA H4 czarny
• zestaw do kalibracji
• dwa przewody SMA-M/SMA-M o długości 30 cm
• kabel USB-C do zasilania i komunikacji z komputerem PC
