Oscyloskop DSO150 200kHz DIY KIT

Opis produktu

Oscyloskop cyfrowy DSO Shell (DSO150) do samodzielnego montażu DIY, wymaga lutowania elementów THT.

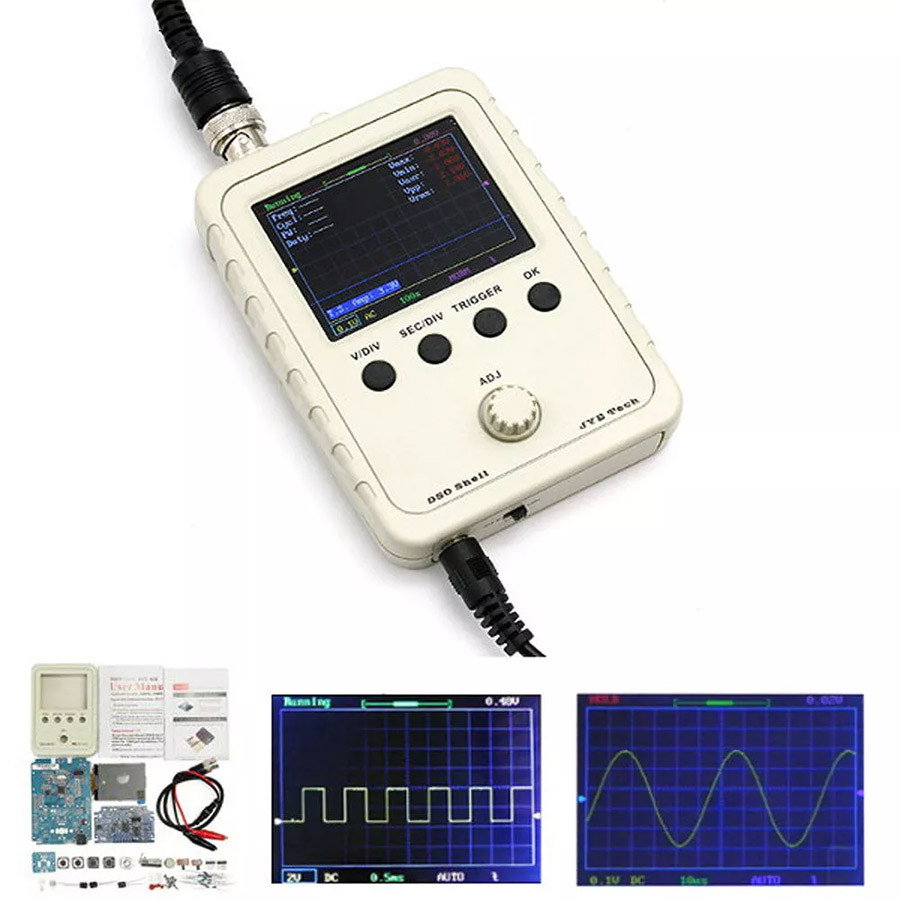

DSO150-SHELL to kompletny zestaw do samodzielnego montażu typu KIT/DIY pozwalający na zbudowanie mini oscyloskopu cyfrowego.

Ten miniaturowy 1 kanałowy oscyloskop cyfrowy wyposażono w kolorowy wyświetlacz TFT 2,4cala o rozdzielczości 320x240.

Szerokość pasma analogowego to 200kHz przy maksymalnym napięciu wejściowym w piku 50V.

Oscyloskop DSO150 moze być zasilany baterii 9V (6F22) lub z zewnętrznego źródła napięci stałego 9V

Małe wymiary połączone z możliwością zasilania bateryjnego czynią z DSO150SHELL idealne przenośny oscyloskop cyfrowy.

Wszystkie elementy SMD są już wlutowane, właścicielowi pozostają jedynie do wlutowania elementy przewlekane oraz złożenie oscyloskopu do dołączonej obudowy.

W komplecie:

• dedykowana obudowa z tworzywa sztucznego
• PCB z wlutowanymi elementami SMD
• Wyświetlacz TFT 2,4 cala o rozdzielczości 320x240
• Komplet elementów przewlekanych i gniazd

Dane techniczne oscyloskopu DSO150-SHELL:

• ARM Cortex-M Procesor
• Czułość: 5mV / dz - 20V / dz
• Dokładność: 12Bit
• Funkcja HOLD
• Głębokość bufora próbkowania: 1024 bajtów
• Impedancja wejściowa: 1MΩ
• Kolorowy wyświetlacz TFT 2,4'
• Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1Msps
• Maksymalne napięcie wejściowe: 50Vpp (1: 1 sondy), 400Vpp (10: 1 sondy)
• Napięcie zasilania: DC 9V
• Pasmo analogowe: 0 - 200kHz

Paczka zawiera:

• 1 x DIY DSO Shell (DSO150) oscyloskop cyfrowy
• 1 x Instrukcja EN

Do pobrania

• Firmware
• Instrukcja
• Schemat płyty głównej
• Schemat płyty analogowej
• Jak używać DSO 150
• Pliki źródłowe
• FAQ
