Przewód koncentryczny RF7 Flex 50 Om

Opis produktu

Satec RF7 Flex to wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ohm w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową (WLAN 2,4 GHz itp.) oraz innych zastosowań radiokomunikacyjnych, do pracy w instalacjach nadawczych i odbiorczych.

RF7 Flex to niskostratny kabel antenowy niemieckiej firmy SATEC.  To doskonały kabel do zasilania jest idealny do zaawansowanych systemó antenowych.Kabel z powodzeniem można stosowaćdo anten na pasma:

• CB (27MHz)
• KF (1~30MHz)
• VHF (30~300MHz)
• UHF (>300MHz)
• WLAN (2.4GHz)
• szerokopasmowych (do skanerów częstotliwości).

Średnica wynosząca 7mm powoduje, że użycie tego przewodu w instalacjach samochodowych może być skomplikowana.

Kabel RF-7 jest odpowiednikiem Aircell-7.

Dane techniczne kabla Satec RF-7 Flex

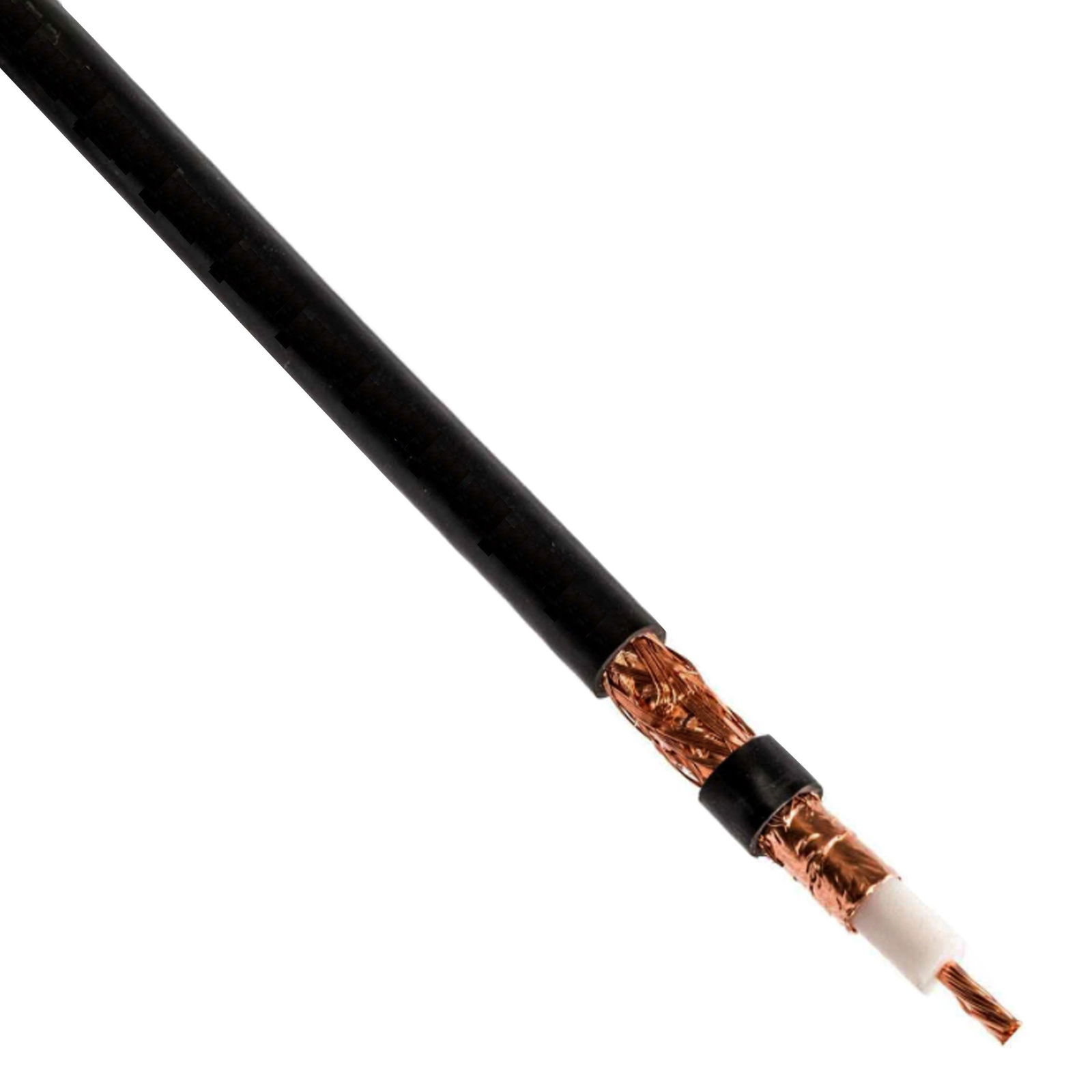

• Żyła wewnętrzna: Linka z drutów miedzianych ( Cu 19 x 0.37 mm ) , średnica całkowita Ø 1.85 mm +/- 0.05 mm
• Dielektryk: Spieniony fizycznie PE, średnica Ø 5.0 mm +/- 0.05 mm
• Ekran (żyła zewnętrzna ): Dwustronna folia Cu-PET-Cu + 80% oplot Cu ( Ø 5,9 mm )
• Powłoka zewnętrzna: PE, średnica całkowita Ø 7.3 mm +/- 0.2 mm , kolor czarny ( RAL 9005 )
• Minimalny promień zginania
• bez obciążenia 5 x średnica kabla
• z obciążeniem 10 x średnica kabla
• Zakres temperatury
• podczas pracy -30° C do + 70° C
• podczas instalacji -5° C do + 55° C
• Rezystancja dla prądu stałego ( DC )
• żyła wewnętrzna 8.9 Ohm/km
• żyła zewnętrzna (ekran ) 7,3 Ohm/km
• Pojemność jednostkowa: 80 pF/m
• Współczynnik skrócenia fali: 84 %
• Impedancja charakterystyczna dla 200 MHz: 50 Ohm ± 2 Ohm
• Transfer impedancji
• 1 MHz < 5 mOhm/m
• 10 MHz < 4 mOhm/m
• 30 MHz < 2 mOhm/m
• Napięcie pracy ( AC ): 1.2 kV rms
• Test napięciowy ( AC ) żyła wewnętrzna / ekran: 3.0 kVrms
• Test powłoki zewnętrznej na przebicie ( r.m.s. ): 5.0 kV
• Skuteczność ekranowania 100-1000 MHz ≥ 90 dB

Parametry elektryczne Satec RF-10F:

• Częstotliwość (MHz) / Tłumienność (dB/100m) / Maksymalny rating mocy (wat)
• 10 - 2.0 - 3270
• 100 - 6.4 - 1025
• 200 - 9.1 - 693
• 500 - 14.1 - 452
• 800 - 20.9 - 310
• 1000 - 25.9 - 253
• 1500 - 31.0 - - 219
• 2000 - 35.0 - 195
• 2500 - 39.0 - 175

Dane fizyczne Satec RF-10F

• Nazwa produktu: RF-7 Flex Satec
• Oznaczenie: Satec 1.85L/5.0 CF
• Średnica zewnętrzna: 7,3 mm
• Waga kabla: 80 kg/km
• Zawartość miedzi: 53 kg/km
• Maks. siła rozciągania: 190 N
