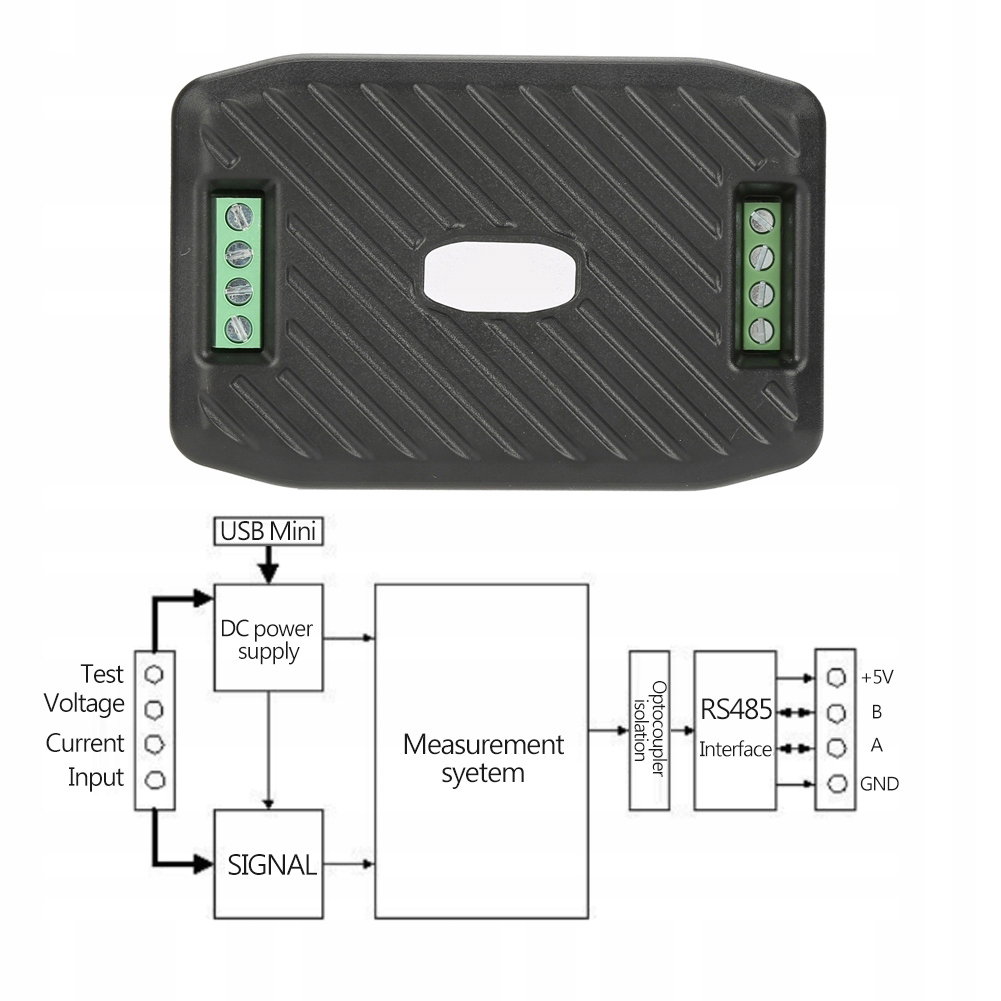

Ten moduł służy głównie do pomiaru napięcia DC , prądu , mocy czynnej , częstotliwości i zużycia energii , moduł nie ma funkcji wyświetlania, dane są odczytywane przez interfejs RS485. Służy głównie do pomiaru napięcia DC, prądu, mocy czynnej, częstotliwości i zużycia energii. Zakres pomiaru prądu to 50A Do wyboru jest 10 różnych zestawów, które zaspokoją różne potrzeby. Warstwa fizyczna wykorzystuje interfejs komunikacyjny UART do RS485, szybkość transmisji wynosi 9600, 8 bitów danych, 2 bity stopu, brak parzystości. Warstwa aplikacji wykorzystuje do komunikacji protokół ModbusRTU, obsługuje tylko kody funkcji, takie jak 0x03, 0x04,0x06, 0x41, 0x42 itp. Można ustawić próg napięcia, podzielić na próg wysokiego i niskiego napięcia, gdy zmierzone napięcie przekroczy próg, może wywołać alarm. Marka: POKOJU! Model: PZEM-017 Napięcie: Zakres pomiarowy: 0,05-300 V (gdy napięcie testowe wynosi ＜ 7 V, należy użyć trybu niezależnego zasilania) Rozdzielczość: 0,01 V Dokładność pomiaru: 1% Aktualny: Zakres pomiarowy: 50A Rozdzielczość: 0,01A Dokładność pomiaru: 1% Moc: Zakres pomiarowy: 0,2-90 kW Rozdzielczość: 0,1 W Dokładność pomiaru: 1% Zużycie energii: Zakres pomiarowy: 0-9999kWh Rozdzielczość: 1Wh Dokładność pomiaru: 1% Zresetuj energię: użyj oprogramowania, aby zresetować Alarm nadmiernego napięcia: Domyślny próg wysokiego napięcia: 300 V Domyślny próg niskiego napięcia: 7V Interfejs komunikacyjny: interfejs RS485 Temperatura pracy: -20 ~ 60 ℃ Rozmiar produktu: Ok. 9*6*2.3 cm/3.5*2.4*0.9 cala Waga: Ok. 77g~287g / 2.7oz~10.1oz Pakiet 1 x Kompletna maszyna 1 x bocznik 1 x moduł USB na RS485 Notatka: Interfejs RS485 jest wyjściem pasywnym, wymaga zewnętrznego podłączenia zasilania 5 V, a zewnętrzne zasilanie powinno ＞100mA. Gdy wejściowe napięcie testowe jest mniejsze niż 7 V, musi dostarczyć niezależne napięcie robocze 5 V przez port USB. NIE używaj portu USB dostarczonego przez komputer jako niezależne źródło zasilania, w przeciwnym razie może to spowodować uszkodzenie komputera.
